应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 有没有做Li-Cu电池测试金属锂负极性能的？
151/2返回列表12下一页
查看: 4614  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cunqiu

木虫 (正式写手)

[交流] 有没有做Li-Cu电池测试金属锂负极性能的？ 已有8人参与

我一直在做金属锂负极改性，但是有很多问题都没有想明白，实验室也才开始做这方面工作，没有太多经验。希望大神能够指点一二。

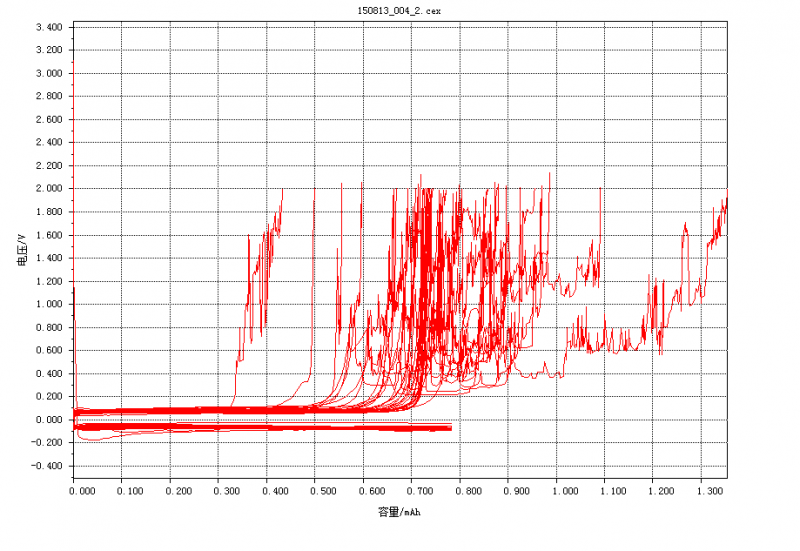

装出来的电池为什么只有充电到了高电压的时候才会出现电压波动，这是代表短路吗？一直是这么认为的，但是很奇怪为什么是充电最后才会发生短路现象。其实电池前几十周循环还算稳定，没有发生短路现象，之后才会有这种电压波动，或者就是短路现象吧。
有没有做Li-Cu电池测试金属锂负极性能的？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-22 16:55:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godsdream09

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你用什么方法做的，因为高压更容易击穿。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
心若在，梦若在。
2楼2015-08-22 18:44:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cunqiu

木虫 (正式写手)
引用回帖:
2楼: Originally posted by godsdream09 at 2015-08-22 18:44:20
你用什么方法做的，因为高压更容易击穿。

电池工作电极用铜片，对电极用锂，中间隔膜，电解液是二元的，恒流充放电1mA每平方厘米，放电1小说，充电到2V。请问你说的高压易击穿是怎么导致击穿的，是锂枝晶吗？

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-08-22 23:27:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godsdream09

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by cunqiu at 2015-08-22 23:27:58
电池工作电极用铜片，对电极用锂，中间隔膜，电解液是二元的，恒流充放电1mA每平方厘米，放电1小说，充电到2V。请问你说的高压易击穿是怎么导致击穿的，是锂枝晶吗？
...

在高压下更容易跨越电阻层造成短路，我想问的是你的LiCu用什么方法做的。另外，你放电的最低压是多少？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
心若在，梦若在。
4楼2015-08-23 01:18:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cunqiu

木虫 (正式写手)
引用回帖:
4楼: Originally posted by godsdream09 at 2015-08-23 01:18:54
在高压下更容易跨越电阻层造成短路，我想问的是你的LiCu用什么方法做的。另外，你放电的最低压是多少？
...

我是用铜作为集流体，并没有当做嵌锂的材料，也就是说电池是电沉积锂的过程，想看循环多久能产生锂枝晶把隔膜刺破，但是你说短路是电压过高造成的，那么也就不是锂枝晶的原因了，请问能具体说说高压怎么造成短路的吗？或者能否留个联系方式，交流一下，谢谢。放电最低压一般在-0.05V左右。
赞一下 回复此楼
5楼2015-08-23 12:30:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godsdream09

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
也可能是铜被氧化造成的，试试看低压循环，如果单纯研究锂，不建议用这个体系。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
心若在，梦若在。
6楼2015-08-25 00:39:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cunqiu

木虫 (正式写手)
引用回帖:
6楼: Originally posted by godsdream09 at 2015-08-25 00:39:55
也可能是铜被氧化造成的，试试看低压循环，如果单纯研究锂，不建议用这个体系。

铜的氧化电位是3V所以铜应该没有氧化，低压循环是好一些，我是单纯研究锂负极，请问是用哪个体系比较好呢？
赞一下 回复此楼
7楼2015-08-25 10:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白日衣衫尽

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
哥们是负极用Li，正极用铜，然后先从锂向铜上沉积一定量的锂，然后再把这些锂拿回来，测库伦效率吧。我觉得你的情况可能是电解液里有水或其他杂志，亦或是纽扣电池壳不干净有杂物，正常的话充电曲线应该是先平，然后急剧上升，不会出现你图中看到的波动。试着把充电 cut off voltage 定低一点，我感觉0.5v足够了，充电到0.5v基本上可以认为你之前沉积的锂已经给完全拿回来了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

cunqiu
8楼2015-08-25 12:24:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cunqiu

木虫 (正式写手)
送红花一朵
引用回帖:
8楼: Originally posted by 白日衣衫尽 at 2015-08-25 12:24:43
哥们是负极用Li，正极用铜，然后先从锂向铜上沉积一定量的锂，然后再把这些锂拿回来，测库伦效率吧。我觉得你的情况可能是电解液里有水或其他杂志，亦或是纽扣电池壳不干净有杂物，正常的话充电曲线应该是先平，然后 ...

是的呢，你也做过吧，能否留个联系方法交流一下呢？其实我也是想把截止电压降低到0.5V或者1V，但是老板很固执，觉得2V没问题，不让改参数。0.5V的循环稳定性是好一些。其实前面循环都是好的，是循环几十周之后就会出现这种电压的波动。现在认为是循环久了锂枝晶刺破了隔膜导致的短路现象。但是好像数据和文献中的有点不一样。文献中一般效率会降低。
赞一下 回复此楼
9楼2015-08-25 14:00:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
10楼2016-05-06 14:49:57
已阅   申请ECEPI   回复此楼   编辑   查看我的主页
相关版块跳转 我要订阅楼主 cunqiu 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
