luke95木虫 (著名写手)
|
[求助]
fluent叶轮机械旋转区域监测点的设置问题 已有1人参与
|
||
| 各位好，用fluent来模拟叶轮机械内部流动，现在需要获得叶轮机械旋转区域内某一点随着叶轮旋转时的压力变化情况，不知在fluent里检测点应该怎样设置？是不是必须用udf，如果要用udf，相关udf文件应该怎样编写，还请各位指导一下，谢谢。 |
回复此楼» 收录本帖的淘帖专辑推荐
 经验之谈 |
» 猜你喜欢
今天放榜吗？
已经有16人回复
-
2026国自然函评费到账
已经有13人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
跳槽后在研项目怎么办？
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有10人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 中国科学院上海高等研究院科研人员招聘
已经有25人回复
- FLUENT 单机多核运行，有模型限制不
已经有0人回复
- 用Fluent中的双Euler模型做气固两相流仿真时总是收敛不了
已经有1人回复
- 请问fluent能处理噪声问题吗
已经有1人回复
- 关于fluent双向流固耦合中的interface问题
已经有8人回复
- fluent网格问题
已经有4人回复
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
luke95: 金币+50, ★有帮助 2015-08-27 09:19:05
luke95: 金币+140, ★有帮助 2015-08-31 21:37:13
luke95: 金币+50, ★有帮助 2015-08-27 09:19:05
luke95: 金币+140, ★有帮助 2015-08-31 21:37:13

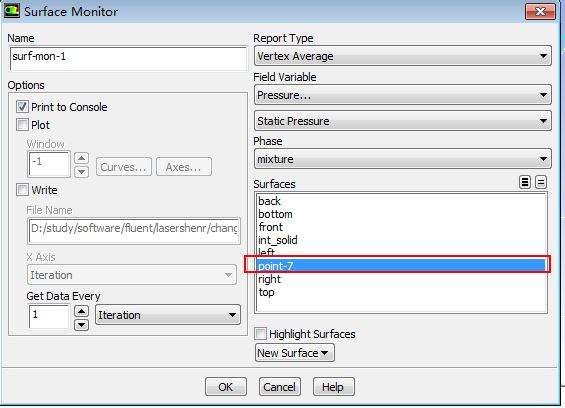

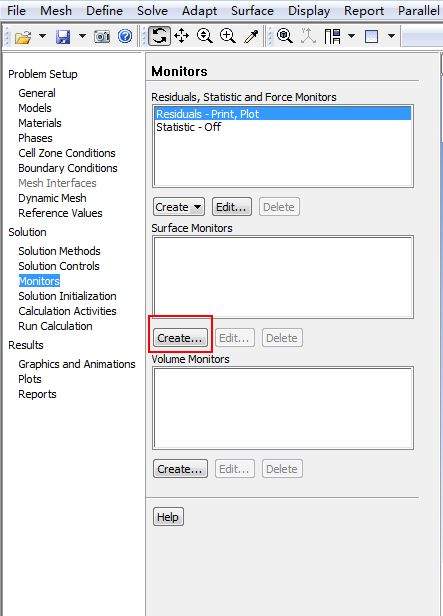

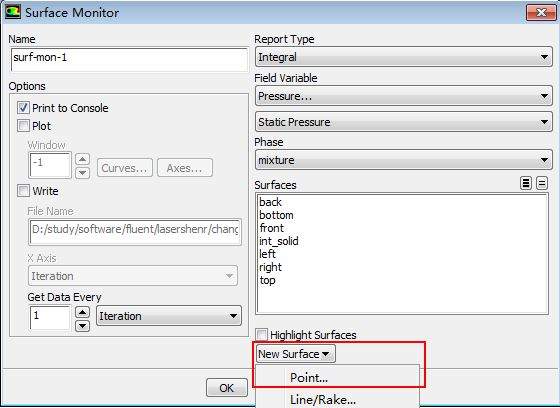

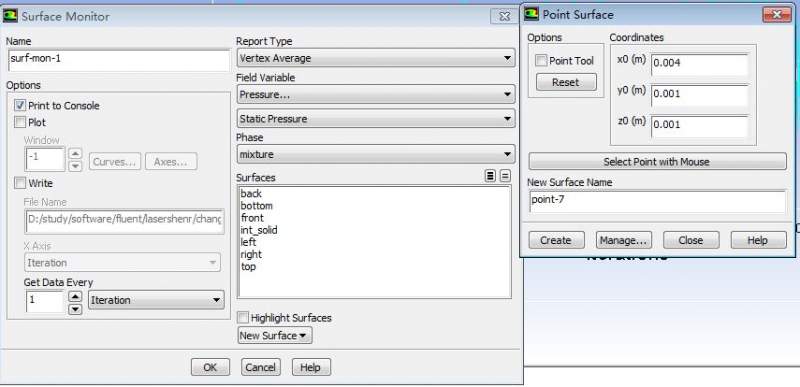

可以在monitors中设置监测点的。如图1 选中surface monitors下的creat 剩下的步骤如下 进入菜单后创建一个新点   之后就可以设定相应的压力监测了，  建议你仔细看看 不知道有帮助没 |
» 本帖已获得的红花（最新10朵）
luke956楼2015-08-26 08:31:07
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学
【答案】应助回帖
|
如果你想用UDF的话，建议用DEFINE_EXECUTE_AT_END宏，采用fprintf或者Message函数输出信息。 如 DEFINE_EXECUTE_AT_END(execute_at_end) {...... ....... thread_loop_c(sec_th,dsecond) { begin_c_loop_int(c,sec_th) {.... .... Message("\n点压力:%lf\n",C_T(cell,thread)); fprintf(tsfp,"\n点压力:%lf\n",C_T(cell,thread)); ...... } } } 注意： 上述代码只是一个大概结构，里面的变量等设定需要你自己完成。 |
8楼2015-08-26 08:39:11
luke95
木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 7424.7
- 散金: 5330
- 红花: 2
- 帖子: 1259
- 在线: 168小时
- 虫号: 2450109
- 注册: 2013-05-06
- 性别: GG
- 专业: 机械工程
9楼2015-08-27 09:18:13
luke95
木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 7424.7
- 散金: 5330
- 红花: 2
- 帖子: 1259
- 在线: 168小时
- 虫号: 2450109
- 注册: 2013-05-06
- 性别: GG
- 专业: 机械工程
2楼2015-08-22 21:59:46
luke95
木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 7424.7
- 散金: 5330
- 红花: 2
- 帖子: 1259
- 在线: 168小时
- 虫号: 2450109
- 注册: 2013-05-06
- 性别: GG
- 专业: 机械工程
3楼2015-08-23 19:41:32
luke95
木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 7424.7
- 散金: 5330
- 红花: 2
- 帖子: 1259
- 在线: 168小时
- 虫号: 2450109
- 注册: 2013-05-06
- 性别: GG
- 专业: 机械工程
4楼2015-08-24 07:53:13
luke95
木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 7424.7
- 散金: 5330
- 红花: 2
- 帖子: 1259
- 在线: 168小时
- 虫号: 2450109
- 注册: 2013-05-06
- 性别: GG
- 专业: 机械工程
5楼2015-08-25 15:09:44
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学
7楼2015-08-26 08:32:23
zxy1314
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1103.5
- 帖子: 127
- 在线: 50.3小时
- 虫号: 3029679
- 注册: 2014-03-08
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
10楼2015-10-26 23:07:15
