小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 减速机高速轴断裂
151/2返回列表12下一页
查看: 1878  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhousanduo

金虫 (著名写手)

[交流] 减速机高速轴断裂 已有13人参与

这是我们断裂的减速机高速轴，该减速机高速轴转速990r/min，轴颈直径100，运行约4000小时发生断轴，断轴位置在轴承座轴颈处，已请国家钢铁研究总院分析，分析结果对钢材成分分析很详细，但对断口形貌分析较少，请各位高人发表自己的看法，谢谢。
这个轴中心（联轴器同轴度）没问题，是什么原因造成如此严重破坏？

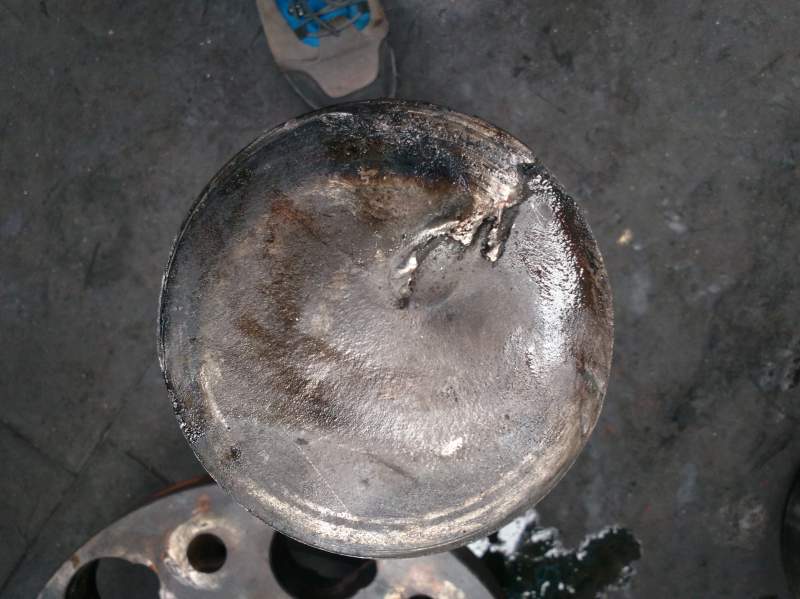

减速机高速轴断裂

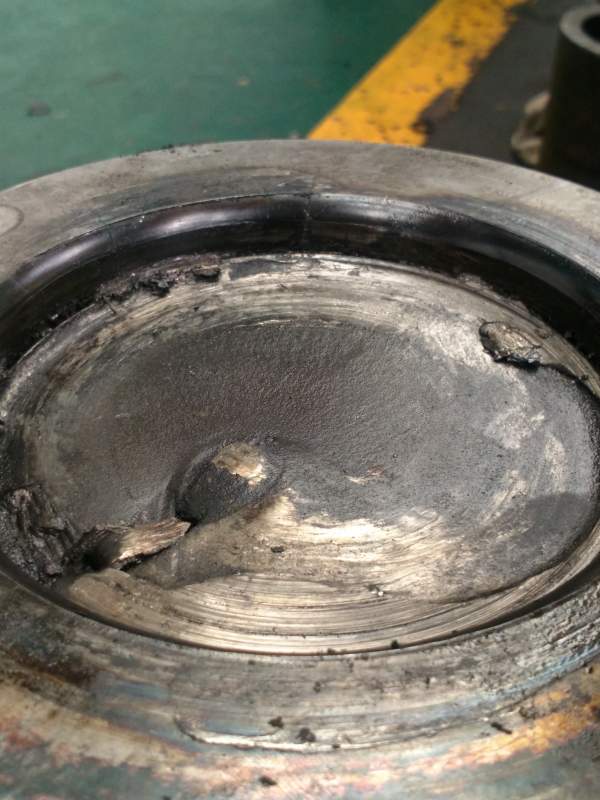

减速机高速轴断裂-1
回复此楼

» 猜你喜欢
有梦才能成功！
1楼 2015-08-19 15:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yong0119

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
宏观上观察有60%左右的断面起源与＂梨形＂区域的尖端；所以这个异常区域得分析，是对应杂志还是什么缺陷。另外40%左右断面磨损严重，应该沿轴断裂边缘仔细检查，有没有裂纹源，如果表面也有裂纹源，那就和表面有关，比如几何形状应力集中，表面硬化处理不当，表面加工缺陷等。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
欢迎失效分析案例咨询
5楼2015-08-20 08:43:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看起来是个典型的脆性断口，而对于轴所用材料来说，那就很有可能是疲劳了。看起来表面有烧蚀特征，并且好像轴承都有开裂。首先你检查一下源区在那里，看看有没有冶金缺陷。主要还是看看烧蚀是不是产生了影响。
赞一下(1人) 回复此楼
加油，期待一切美好
8楼2015-08-20 20:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
有可能是轴颈台阶处发生了应力集中。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2015-08-19 21:49:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccwangjs

银虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
以前有个断轴的分析，做的很详细，你在站内找找吧！
赞一下 回复此楼
3楼2015-08-20 06:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kimhero

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
轴肩应力 产生裂纹
赞一下 回复此楼
坚持就是胜利
4楼2015-08-20 07:03:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你们是按失效分析的要求给钢铁研究院做得么？如果是失效分析性质的，不仔细研究断面，这很不专业啊。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
6楼2015-08-20 12:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjwlhnb

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
先考虑应力集中，然后环行纹路有可能轴加工的时候就有裂纹，运行时间长就会凸显

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2015-08-20 12:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47015761

新虫 (小有名气)
感觉像疲劳断裂！

[ 发自小木虫客户端 ]
回复此楼
9楼2015-08-20 22:03:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张露瀚

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这种轴一般寿命是四年多些，也就3500小时，主要原因是国内的钢材质量问题，要想寿命长就选Cr40的轴承钢作。还有没计时在那轴承位处的关节线也是很要命的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2015-08-21 02:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
