[求助] 液质联用 如何从总离子流图(TIC)中提出相应的质谱图?(数据处理) 已有3人参与

初次接触液质联用 请教各位
样品是一个植物提取物的大孔树脂的洗脱液。打的是HPLC-ESI-QTOF-MS-MS。ESI为正离子模式。
工作站:Bruker公司的 Compass Data Analysis。我的目的是想确定样品里含有哪些物质?

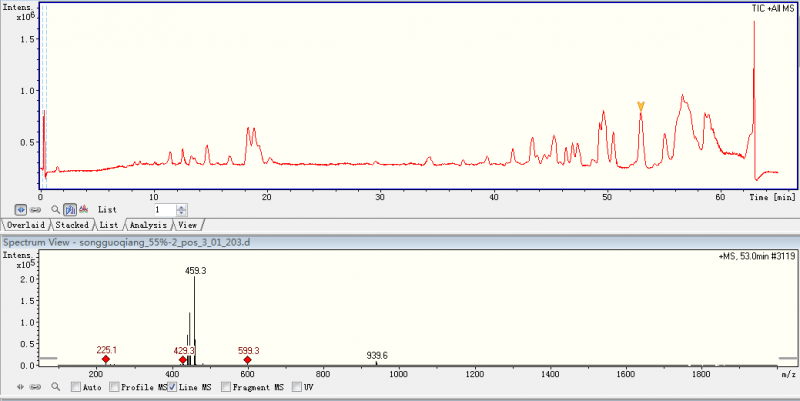

(目前已知是间苯三酚类) 下面是总离子流图和紫外图。

问题:
(1)tic图中是不是一个峰就是一个组分?如果是怎么确定?
  (2) 怎样提取出各个组分对应的质谱图?在tic峰上标记,是不是就会出现该点的质谱图。
        如果是的话在峰尖还是在半峰的位置标记。

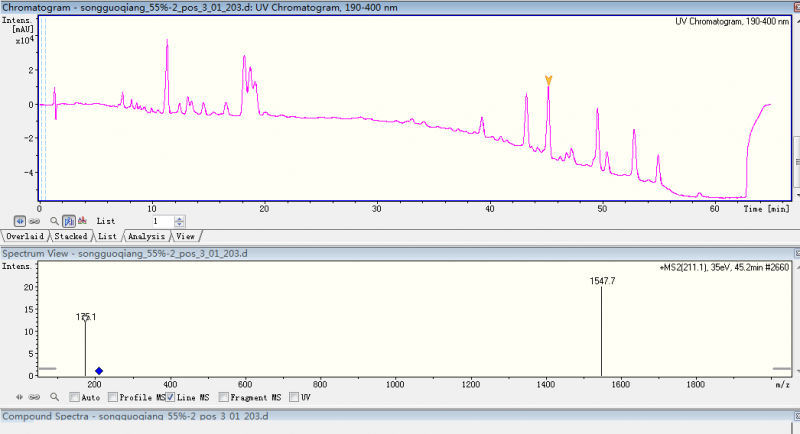

(3)紫色的是UV图,为什么到后面基线往下漂移了?在uv图的峰尖上选点下面也会出现质谱图,但是
        质谱图的峰很少,在基线上选点的话反而峰很多。

希望懂这方面的大家交流一下

液质联用 如何从总离子流图(TIC)中提出相应的质谱图?(数据处理)


液质联用 如何从总离子流图(TIC)中提出相应的质谱图?(数据处理)-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangzhixia1

铁虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
使用提取离子流图,EIC进行提取你要的峰,在菜单栏里可以找到EIC
相信自己
2楼2015-08-19 11:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seannoy

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
先扫单标碎片,找好定性定量例子,然后在你的TIC基础上提取EIC看是不是定性定量离子碎片同时出峰同时消失,然后才能定性,液质是根据保留时间和碎片离子定性的
欢迎多多批评指正
3楼2015-08-19 13:33:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skysimon

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by seannoy at 2015-08-19 13:33:59
先扫单标碎片,找好定性定量例子,然后在你的TIC基础上提取EIC看是不是定性定量离子碎片同时出峰同时消失,然后才能定性,液质是根据保留时间和碎片离子定性的

感谢该楼,还请问单标碎片是什么意思?如何扫?如何寻找定性定量离子?定性离子是不是各个峰可能代表的组分的分子离子峰?通过查文献知道?
4楼2015-08-20 10:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seannoy

银虫 (小有名气)

★ ★ ★
archbishop: 金币+3, 感谢应助。 2015-08-20 19:50:06
引用回帖:
4楼: Originally posted by skysimon at 2015-08-20 10:59:59
感谢该楼,还请问单标碎片是什么意思?如何扫?如何寻找定性定量离子?定性离子是不是各个峰可能代表的组分的分子离子峰?通过查文献知道?...

液质有个B通道,你可以先拿个单标扫一下,找到合适的锥孔电压和碰撞能,如果别人做过该物质,应该是可以找到定性定量碎片的,但是不同仪器的碎片会有一定的差别,还是需要先摸索仪器条件,选好离子在用SIM模式跑,因为SIM的谱图会更干净些,如果只是想简单看看,就可以查下资料,但是液质好像不像气质那么方便,是看不到单点的质谱数据的
欢迎多多批评指正
5楼2015-08-20 11:40:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skysimon

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by seannoy at 2015-08-20 11:40:31
液质有个B通道,你可以先拿个单标扫一下,找到合适的锥孔电压和碰撞能,如果别人做过该物质,应该是可以找到定性定量碎片的,但是不同仪器的碎片会有一定的差别,还是需要先摸索仪器条件,选好离子在用SIM模式跑, ...

再次感谢。样品是前两年跑的,不是经自己的手。现在老板想翻出来看看能不能发文章。另外,这个做的是未知化合物,没有做方法学的话,是不是没法发文章?要做的话是不是用标准品做?
6楼2015-08-20 23:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skysimon

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by seannoy at 2015-08-19 13:33:59
先扫单标碎片,找好定性定量例子,然后在你的TIC基础上提取EIC看是不是定性定量离子碎片同时出峰同时消失,然后才能定性,液质是根据保留时间和碎片离子定性的

BRUKER Compass Data Analysis 4.0工作站。
菜单里没有EIC呢 怎么调出eic图?
液质联用 如何从总离子流图(TIC)中提出相应的质谱图?(数据处理)-2

7楼2015-08-20 23:45:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stingdhk

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
菜单栏的图标把鼠标放上会显示对应图标的功能(在图标旁边或者是屏幕左下角);另外,鼠标在图谱上右击会有Extracted ....(具体记不清了)就是EIC的意思
另,TIC图中一个峰可能包含多个组分的
8楼2015-08-21 08:41:19
