ansys 二维静态磁场仿真 建模问题，求教高手
|
|

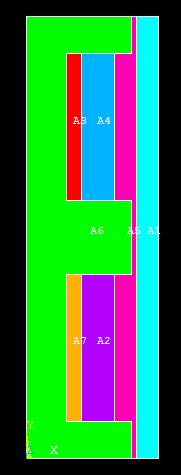

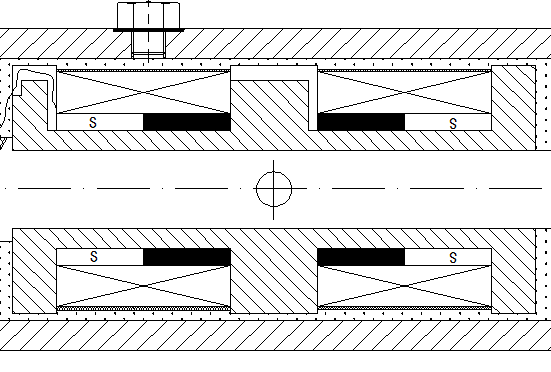

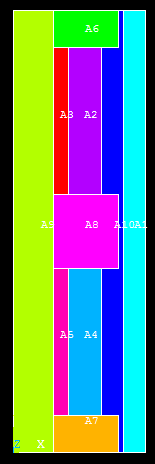

我做的是一个永磁铁和励磁线圈两个磁场共同作用的一个磁场仿真问题，线圈通定值直流电流，机械结构图如图1所示。 因为是轴对称结构，只分析上半部分。按实物建模应该如图2所示，A3，A7为永磁铁，A2，A4为通电线圈区域，A6为中间活塞，但是如此建模仿真总是不收敛，如果把模型改成图3所示，即把中间活塞分成好几部分，仿真是可以做出来的。 所以这样两种建模有什么区别，应该取哪一种? 按理说应该按第一种建模，是不是按第一种建模划分网格有什么注意的？ 还望高手指点，小弟感激不尽！  图1 机械结构图.png  图2 活塞为整体.png  图3 活塞分成几部分.png |
