小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 析氢反应LSV极化曲线电流密度和塔菲尔斜率怎么求，请高手指点
171/2返回列表12下一页
查看: 8289  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yinaou

木虫 (著名写手)

[求助] 析氢反应LSV极化曲线电流密度和塔菲尔斜率怎么求，请高手指点 已有4人参与

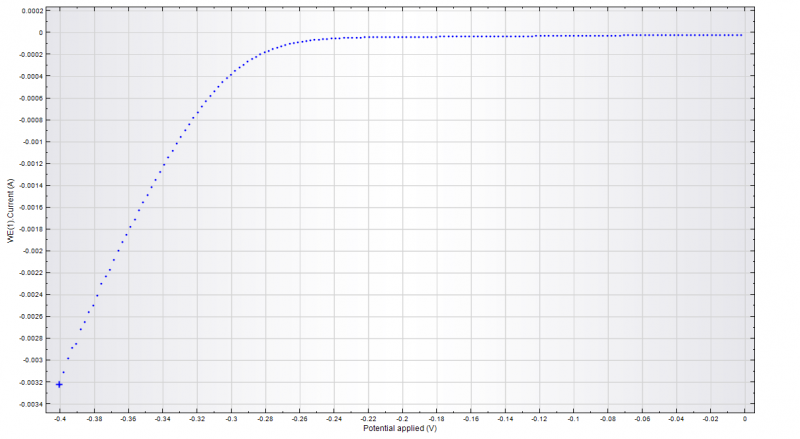

本人最近做了线性扫描伏安曲线，曲线形状跟文献一样，但是横，纵坐标不一样，我想请教一下那个极化曲线电流密度是怎么来的。

析氢反应LSV极化曲线电流密度和塔菲尔斜率怎么求，请高手指点


析氢反应LSV极化曲线电流密度和塔菲尔斜率怎么求，请高手指点-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-18 15:57:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

1090665047

金虫 (小有名气)
引用回帖:
3楼: Originally posted by dshdwh at 2015-08-20 23:25:25
从你的图看，开始有电流的电位是-0.24v,往阴极走60mv就是-300mv,所以塔菲尔区是-300到-400，剩下的不用我说了吧

弱弱的问一下，塔菲尔区间怎么确定的？
赞一下(1人) 回复此楼
7楼2015-08-21 20:59:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yinaou

木虫 (著名写手)
自顶。来人啊
回复此楼
2楼2015-08-20 19:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dshdwh

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yinaou: 金币+5, ★★★很有帮助 2015-08-22 00:17:49
从你的图看，开始有电流的电位是-0.24v,往阴极走60mv就是-300mv,所以塔菲尔区是-300到-400，剩下的不用我说了吧
赞一下 回复此楼
3楼2015-08-20 23:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinaou

木虫 (著名写手)
引用回帖:
3楼: Originally posted by dshdwh at 2015-08-20 23:25:25
从你的图看，开始有电流的电位是-0.24v,往阴极走60mv就是-300mv,所以塔菲尔区是-300到-400，剩下的不用我说了吧

谢谢，再问一下，塔菲尔斜率是根据-300到-400mv,那段去求吗，还有电流密度是直接用电流除以电极有效面积吗
赞一下 回复此楼
4楼2015-08-21 15:12:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jameshzd

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
yinaou: 金币+5, ★★★很有帮助 2015-08-22 00:18:05
1.求Tafel斜率，先做出Tafel曲线。具体就是lnj(j is current)~E的图。
2.做出来后看哪段类似于直线（在高超电势区应该是直线）。
3.计算这条直线斜率就OK了。
赞一下 回复此楼
5楼2015-08-21 17:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★
yinaou: 金币+3, ★有帮助 2015-08-22 00:18:30
就是一样的啊，只是电流转成电流密度，就是除表面积归一化了而已
赞一下 回复此楼
6楼2015-08-21 19:03:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1090665047

金虫 (小有名气)
引用回帖:
5楼: Originally posted by jameshzd at 2015-08-21 17:57:53
1.求Tafel斜率，先做出Tafel曲线。具体就是lnj(j is current)~E的图。
2.做出来后看哪段类似于直线（在高超电势区应该是直线）。
3.计算这条直线斜率就OK了。

哪段类似直线这样求是不有误差啊？还有就是用电化学工作站直接测tafel plot能得到塔菲尔斜率吗？求大神指点
赞一下 回复此楼
8楼2015-08-21 21:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jameshzd

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 1090665047 at 2015-08-21 21:02:05
哪段类似直线这样求是不有误差啊？还有就是用电化学工作站直接测tafel plot能得到塔菲尔斜率吗？求大神指点...

我们一般都用电化学工作站测CV或者LSV，然后再用Origin转化成Tafel Plot，接着读出Tafel Slope。而且Tafel Equation成立的条件也是在超电势比较高的时候才会成立。
赞一下 回复此楼
9楼2015-08-21 21:31:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

574948367

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yinaou at 2015-08-20 19:54:59
自顶。来人啊

是在电化学工作站里面还是origin里面，是直接除以的电极的横截面积吗？

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-01-07 19:18:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
