应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 珠光体组织转变 原因
71/1返回列表
查看: 981  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

King_A

金虫 (小有名气)

[求助] 珠光体组织转变 原因 已有1人参与

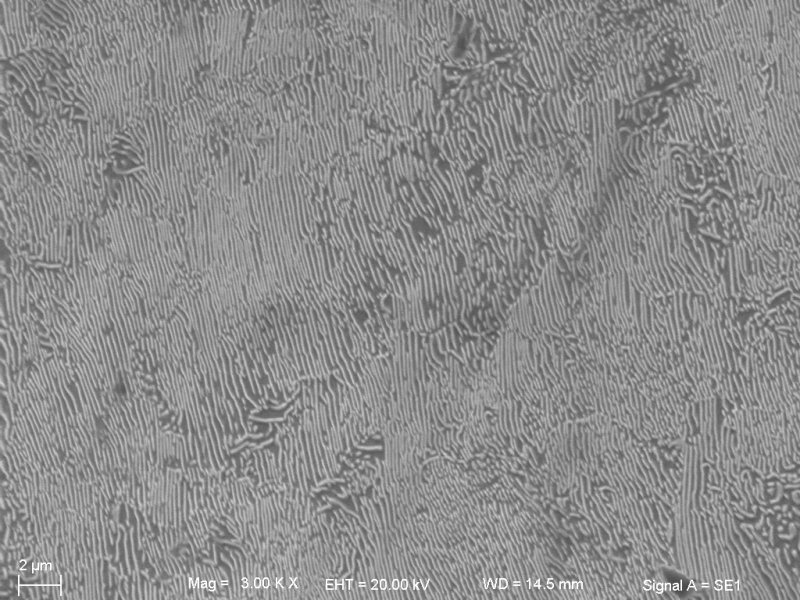

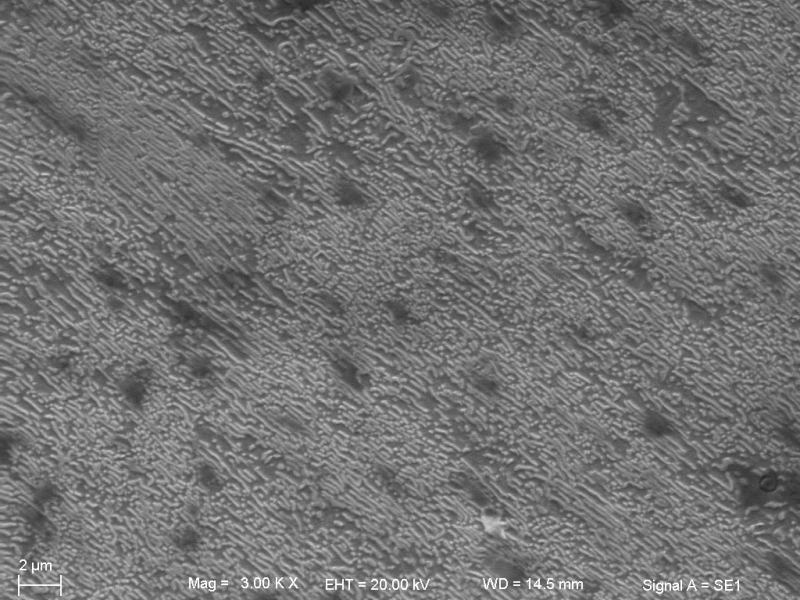

图一和图二为铸态SEM图，其碳含量均为0.9%，只有钼含量发生变化，从0.17%变为0.59%，其他一切均相同。我想问一下引起珠光体从片状
变成粒状的机理是什么？求大神解答，谢谢！

珠光体组织转变 原因


珠光体组织转变 原因-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-17 15:23:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
King_A: 金币+10, ★★★很有帮助 2015-08-21 08:38:19
珠光体片状变成粒状的机理是热力学定律：能量总是向着降低的方向自发进行。片状表面表面积大，能量高，而同样体积前提下，球状表面积最小，故能量低，如此而已。
赞一下 回复此楼
稀里糊涂是最高境界
2楼2015-08-18 13:38:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

King_A

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2015-08-18 13:38:23
珠光体片状变成粒状的机理是热力学定律：能量总是向着降低的方向自发进行。片状表面表面积大，能量高，而同样体积前提下，球状表面积最小，故能量低，如此而已。

你所的这个我知道，但是我不明白的是，为什么Mo的添加会引起这种变化，其机理什么？
赞一下 回复此楼
3楼2015-08-20 15:12:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li-34-56

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
King_A: 金币+10, ★★★很有帮助 2015-08-21 08:38:34
有没有重复试验呢？我猜想是不是钼与某些元素结合形成的化合物导热性良好，故减少散热面积成粒状。另外，可以打个能谱试试。。
赞一下 回复此楼
材料加工工程
4楼2015-08-20 16:24:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

why77s

新虫 (正式写手)
1.钼导热性好
2.钼含量增加固溶、弥散产生的畸变能大
冷却过程冷速大，残余能量大，产生能够容纳更多能量的球形面

仅供参考
赞一下(1人) 回复此楼
5楼2015-08-20 16:38:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

King_A

金虫 (小有名气)
引用回帖:
4楼: Originally posted by li-34-56 at 2015-08-20 16:24:59
有没有重复试验呢？我猜想是不是钼与某些元素结合形成的化合物导热性良好，故减少散热面积成粒状。另外，可以打个能谱试试。。

没有重复性实验，当Mo含量达到1.0以上以后，其组织变成了贝氏体。
赞一下 回复此楼
6楼2015-08-21 08:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

King_A

金虫 (小有名气)
引用回帖:
5楼: Originally posted by why77s at 2015-08-20 16:38:14
1.钼导热性好
2.钼含量增加固溶、弥散产生的畸变能大
冷却过程冷速大，残余能量大，产生能够容纳更多能量的球形面

仅供参考

谢谢，我再想想看
回复此楼
7楼2015-08-21 08:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 King_A 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
