小木虫论坛-学术科研互动平台 » 专业学科区 » 物理 » 原子、分子&光学 » 用ASAP高斯光束分解的方法遇到的问题
51/1返回列表
查看: 1056  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yuwenhui2008

金虫 (小有名气)

[求助] 用ASAP高斯光束分解的方法遇到的问题 已有1人参与

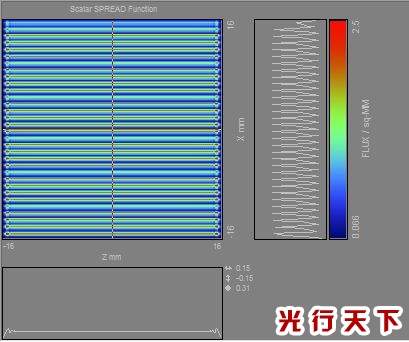

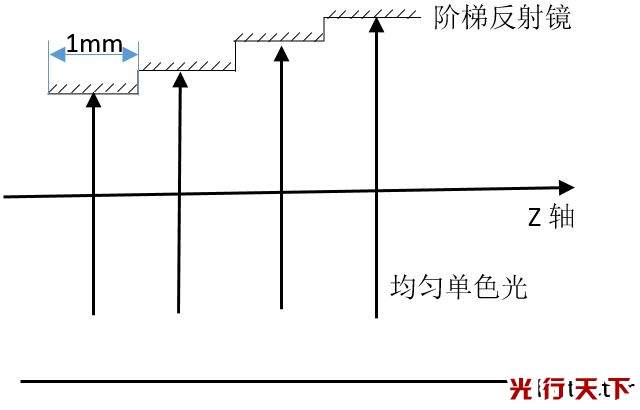

各位光学专业的大神，我最近在用ASAP对微阶梯反射镜（如附图）进行模拟。一束单色平行光垂直入射到微阶梯反射镜上，用探测器接收反射光。如图，理论上在探测器上应该也是均匀的光场，但是用ＡＳＡＰ的高斯光束分解模拟得到的结果却如图所示。这是为什么呢？
以下是我的ＡＳＡＰ代码，可以拷贝运行一下。

SYSTEM NEW
RESET

UNITS MM
WAVELENGTHS 3.7 UM

COATING PROPERTIES
  1 0 'REFLECT'
  0 0 'ABSORB'

PARABASAL 4
BEAMS COHERENT DIFFRACT
WIDTHS 1.6

A=1
N=32
L=(N)*(A)
D1=0.625E-3
D2=(N)*(D1)
!! 微阶梯镜=======================
$DO -16 15 1
{SURFACE
   PLANE Z 0 RECTANGLE (A)/2 (L)/2
OBJECT 'MIRROR2_?'
   INTERFACE COATING REFLECT AIR AIR
   SHIFT X (A)*?+(A)/2
   SHIFT Z (D2)*?
}
GROUP MIRROR2_?
  SHIFT Z (L)
  ROTATE X -90 0 0
!! DETECTOR======================
SURFACE
  PLANE Y -(2*L) RECTANGLE (L)/2 (L)/2
OBJECT 'DETECTOR'
  INTERFACE COATING ABSORB AIR AIR
!! SOURCE =======================
GRID RECT Y -(L) -(L)/2 (L)/2 -(L)/2 (L)/2 (256) (256)
  SOURCE DIR 0 1 0
!! !!TRACE PLOT=========================
!!WINDOW Y Z
!!PLOT FACETS 5 5 !!OVERLAY
TRACE!! PLOT
!!$VIEW

CONSIDER ONLY DETECTOR !!CONSIDER ONLY DUMY
WINDOW X -(L)/2 (L)/2 Z -(L)/2 (L)/2
PIXELS (256)
SPREAD NORMAL
DISPLAY
!!  FORM 0.5
RETURN

用ASAP高斯光束分解的方法遇到的问题


用ASAP高斯光束分解的方法遇到的问题-1
回复此楼

» 猜你喜欢
谢谢这个美丽的世界！
1楼 2015-08-14 18:15:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuwenhui2008

金虫 (小有名气)
刚才在硕博家园的板块发了，感觉不对啊。重新发一次。谢谢大家！！
赞一下 回复此楼
谢谢这个美丽的世界！
2楼2015-08-14 18:17:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenwuhuang

至尊木虫 (文学泰斗)

【答案】应助回帖

感谢参与，应助指数 +1
基于楔形玻璃条的微阶梯反射镜的制作方法
http://industry.wanfangdata.com. ... X&type=Free
赞一下 回复此楼
3楼2015-08-14 18:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuwenhui2008

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zhenwuhuang at 2015-08-14 18:31:36
基于楔形玻璃条的微阶梯反射镜的制作方法
http://industry.wanfangdata.com.cn/dl/Detail/Patent?id=Patent_CN201310362780.X&type=Free

是的，这个阶梯镜的制作方法如这个发明专利所示。用于静态高分辨傅里叶变换光谱仪中。你是怎么找到这个的呢？
赞一下 回复此楼
谢谢这个美丽的世界！
4楼2015-08-14 18:47:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuwenhui2008

金虫 (小有名气)
我们实验室正用这种阶梯镜做实验室，实验结果很正常。探测器得到的图像并不像仿真的那样不均匀。估计是ASAP
仿真时候出错，只是不知道哪里出问题了。。。
赞一下 回复此楼
谢谢这个美丽的世界！
5楼2015-08-14 18:51:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
