小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 用ansys workbench怎么做钢丝拉伸模拟？
61/1返回列表
查看: 2434  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

allen241234

金虫 (小有名气)

[求助] 用ansys workbench怎么做钢丝拉伸模拟？ 已有2人参与

那位大神会用ansys workbench怎么做钢丝拉伸模拟过程
回复此楼

» 猜你喜欢
1楼 2015-08-14 16:32:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whiskymay

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用SYSTEM里的Structure模块分析，建模和网格用一般的方法，加载时，可以加载随时间变化的位移、力、压力，同时可以固定钢丝的一端。在结果里看 形变云图，下方有生成动画的选项，可以动态地看随时间钢丝的长度变化。
赞一下 回复此楼
脉刻思维
2楼2015-08-15 00:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

allen241234

金虫 (小有名气)
引用回帖:
2楼: Originally posted by whiskymay at 2015-08-15 00:45:04
用SYSTEM里的Structure模块分析，建模和网格用一般的方法，加载时，可以加载随时间变化的位移、力、压力，同时可以固定钢丝的一端。在结果里看 形变云图，下方有生成动画的选项，可以动态地看随时间钢丝的长度变化。

从5到3   主要不知道随时间变化的位移、力、压力
赞一下 回复此楼
3楼2015-08-15 08:45:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
需要采用塑性材料模型

附件是收集的一个案例；“双线性等向强化轴的拉伸ANSYSWORKBENCH仿真”
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 双线性等向强化轴的拉伸ANSYSWORKBENCH仿真.pdf
    • 2015-08-15 08:45:55, 490.74 K
微信公众号acoustic-world
4楼2015-08-15 08:45:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whiskymay

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by allen241234 at 2015-08-15 08:45:26
从5到3   主要不知道随时间变化的位移、力、压力...

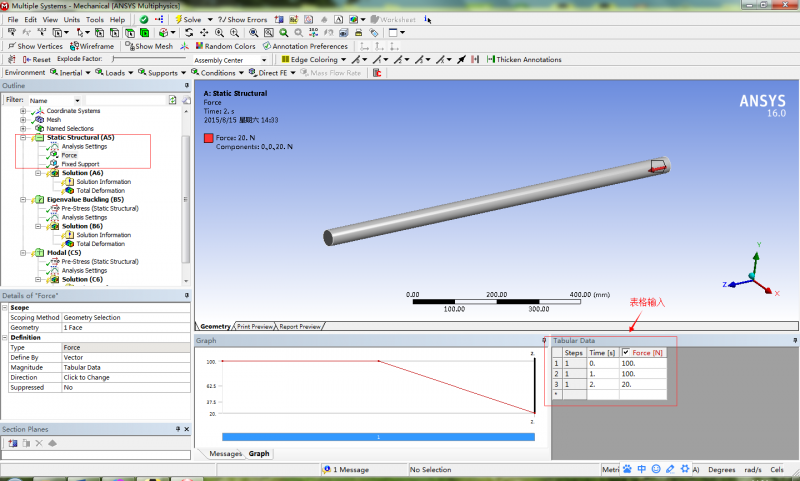

设置载荷时 有Graph和Tabular Data窗口。在Tabular 里输入xy，在Graph里就会显示出来。
用ansys workbench怎么做钢丝拉伸模拟？
赞一下 回复此楼
脉刻思维
5楼2015-08-15 14:38:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gongxs

金虫 (正式写手)
如果钢丝有10m长，一端固定，另一端可以移动，如果在移动端施加一定的力，以克服钢丝自重产生的挠度，这个该如何建模呢？
赞一下 回复此楼
6楼2021-01-17 23:26:27
