[求助] 石墨烯拉曼光谱解析 已有5人参与

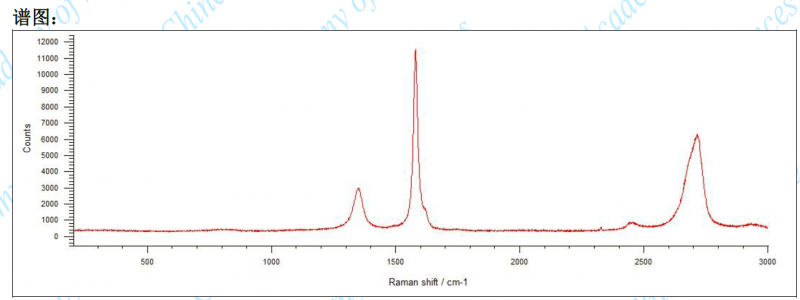

下图是机械剥离法制备的石墨烯拉曼光谱图，有很多问题不太明白，希望资深人士能给予指点。
1.能否从该图判别产物是石墨还是多层石墨烯：石墨和多层石墨烯的拉曼光谱太相似了。
2.若是石墨烯，能否确认石墨烯的层数：拉曼光谱是不是只能确定单层石墨烯，无法判别多层石墨烯。
3.能从该图还能得到什么结论。
非常感谢，在线等

石墨烯拉曼光谱解析
回复此楼

» 收录本帖的淘帖专辑推荐

碳材料的拉曼光谱 wulishi8在碳材料和其他专业问题的回复 石墨烯 碳纳米管 相关

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-14 16:19:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

luckyboyyt

木虫 (文坛精英)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
hy52x(月牙儿的微笑代发): 金币+3, 代扣代发金币。 2015-11-15 21:37:06
看2d峰不是单峰，应该是多层的，品质好的石墨烯2d峰很强，且峰强是g峰的2.3倍左右，d峰很小几乎看不到。拉曼谱是能判断层数的，1-4层可以通过拟合2d峰得出，层数再多就不行了，透射谱可以判断1-10层，此外测afm也可以。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

hy52x
2楼2015-08-14 17:22:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hy52x

木虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by luckyboyyt at 2015-08-14 17:22:39
看2d峰不是单峰，应该是多层的，品质好的石墨烯2d峰很强，且峰强是g峰的2.3倍左右，d峰很小几乎看不到。拉曼谱是能判断层数的，1-4层可以通过拟合2d峰得出，层数再多就不行了，透射谱可以判断1-10层，此外测afm也可 ...

这些也查过文献，不过通过拉曼光谱你能确定这是石墨还是石墨烯吗，我是通过石墨剥离做的，但石墨的拉曼光谱和多层石墨烯的很相似。
赞一下 回复此楼
3楼2015-08-14 17:44:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luckyboyyt

木虫 (文坛精英)
引用回帖:
3楼: Originally posted by hy52x at 2015-08-14 17:44:13
这些也查过文献，不过通过拉曼光谱你能确定这是石墨还是石墨烯吗，我是通过石墨剥离做的，但石墨的拉曼光谱和多层石墨烯的很相似。...

我觉得应该是多层石墨烯吧，看2d峰不像石墨的

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-08-14 18:24:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libo4sci

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
hy52x: 金币+5, ★有帮助 2015-08-17 09:43:40
看2D峰峰型应是多层石墨烯，石墨的峰型和多层石墨烯也有很大差别，并非你说的很相似
另外建议你测一下starting material的拉曼光谱，可以和product的对比，你用的是top-down的方法，产物和原始石墨的相关度很大
赞一下 回复此楼
金鳞岂是池中物，一遇风云便化龙
5楼2015-08-16 10:06:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微晶材料wjcl

铜虫 (小有名气)
★
感谢参与，应助指数 +1
月牙儿的微笑: 金币-1, 屏蔽内容, 违规存档, 不允许留下联系方式。 2015-11-15 21:35:41
本帖内容被屏蔽
6楼2015-08-17 08:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hy52x

木虫 (正式写手)
引用回帖:
5楼: Originally posted by libo4sci at 2015-08-16 10:06:45
看2D峰峰型应是多层石墨烯，石墨的峰型和多层石墨烯也有很大差别，并非你说的很相似
另外建议你测一下starting material的拉曼光谱，可以和product的对比，你用的是top-down的方法，产物和原始石墨的相关度很大

你能比较详细的说明一下，石墨的峰形和多层石墨烯的差别很大主要表现在哪几个方面吗？主要的判断标准是什么？
赞一下 回复此楼
7楼2015-08-17 09:43:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

五月may

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
月牙儿的微笑: 金币+3, 代扣代发金币。 2015-11-15 21:37:24
单层石墨烯的2D峰是比较尖锐的，是单洛伦兹峰型，而你的应该是多层的，那个峰都可以分成好几个单洛伦兹峰了
赞一下 回复此楼
年年岁岁花相似
8楼2015-08-17 10:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hy52x

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 五月may at 2015-08-17 10:14:44
单层石墨烯的2D峰是比较尖锐的，是单洛伦兹峰型，而你的应该是多层的，那个峰都可以分成好几个单洛伦兹峰了

你好，我问的是多层石墨烯与石墨的峰形差别，单层石墨烯的判断我知道。
我最想知道的是根据上图能否判别是石墨还是多层石墨烯。
赞一下 回复此楼
9楼2015-08-17 10:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

五月may

银虫 (小有名气)
引用回帖:
9楼: Originally posted by hy52x at 2015-08-17 10:34:38
你好，我问的是多层石墨烯与石墨的峰形差别，单层石墨烯的判断我知道。
我最想知道的是根据上图能否判别是石墨还是多层石墨烯。...

我做过石墨的拉曼图，图形和你的很相似，只是D峰比G峰的比值比你的要小一点。D峰比G峰的比值变大，只能说明可能是缺陷可能变多了。我觉得应该不能判断是石墨还是多层石墨烯吧。可以做一下XRD，看看晶面间距有没有变化呢
赞一下 回复此楼
年年岁岁花相似
10楼2015-08-17 10:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
