[求助] 求教 使用 catia 建斧子模型 已有1人参与

因为工作原因，再次学习CATIA建模设计，现在学习过程中，遇到这样的一个练习题，尝试了很多次，搜了一些解答，但是没有准确的解答。

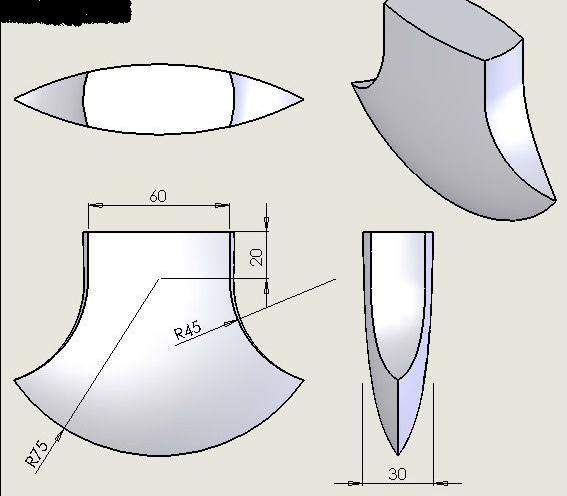

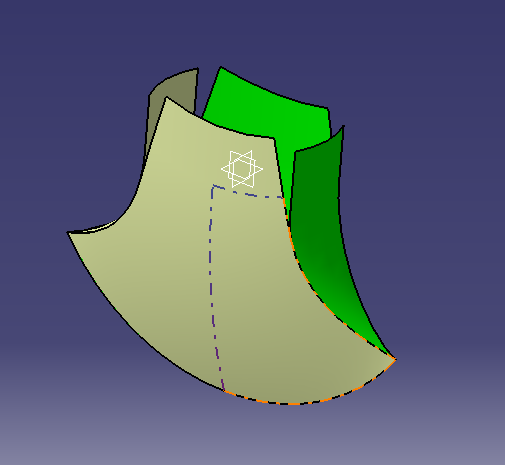

如图，要求绘制出斧子的三维模型。从图上看，斧子的各个面都是弧面，所以我使用创成式曲面设计，但是生成的曲面切割后，切除效果和通常理解的不一样，造成了不封闭的图，图axe图所示。
请论坛里的大神指点一二。 先行谢过！

求教    使用  catia  建斧子模型


求教    使用  catia  建斧子模型-1
回复此楼

» 猜你喜欢
生命在于运动，年轻就要折腾
1楼 2015-08-13 23:04:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笨儿

银虫 (正式写手)
看来解决问题还是要自己多琢磨   昨晚琢磨了三个小时 没有出结果

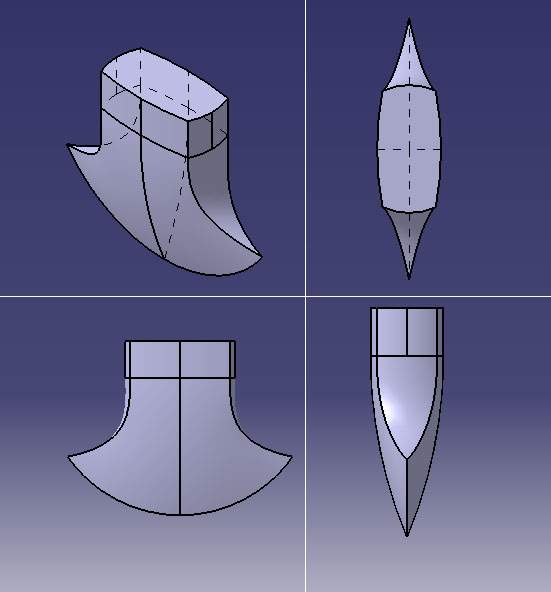

睡了一觉   和同学沟通了一下   最后采用多截面曲面工具实现

（其实遇到难题还是要自己先思考 ，然后再找人沟通，虽然不一定别人的理解是对的，但是发散思维才能避免自己困在死胡同）
求教    使用  catia  建斧子模型-2
赞一下(1人) 回复此楼
生命在于运动，年轻就要折腾
2楼2015-08-14 21:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yubinlv

铜虫 (小有名气)

【答案】应助回帖

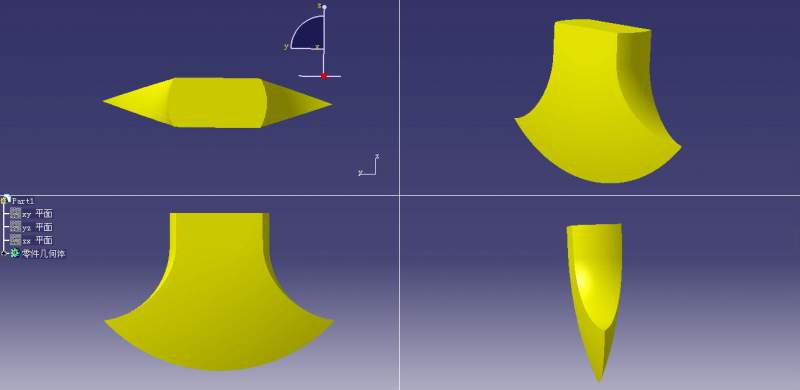

这个简单做了一下，看看效果怎么样，尺寸是对着的
求教    使用  catia  建斧子模型-3
赞一下(2人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : FUZI.CATPart
    • 2015-09-24 23:06:36, 117.09 K
3楼2015-09-24 23:07:31
