[求助] ansys关于加载rth文件的问题 已有3人参与

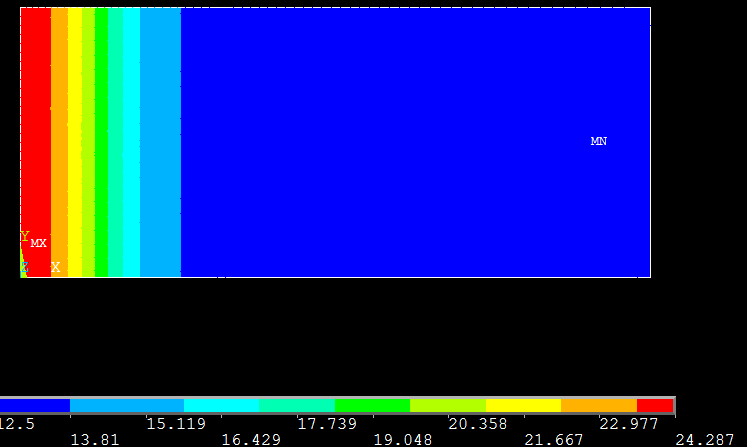

我的温度场是瞬态分析，用载荷步实现的，现在温度场已经加载完成，产生了rth文件。我有两个问题：1,rth文件是不是包含了所有载荷步的温度结果分析？2.我现在要分析热应力，导入rth文件后，求解的时候也是按照温度载荷步计算吗？还有下图中的参数什么意思？请大神帮忙解答，谢谢

ansys关于加载rth文件的问题

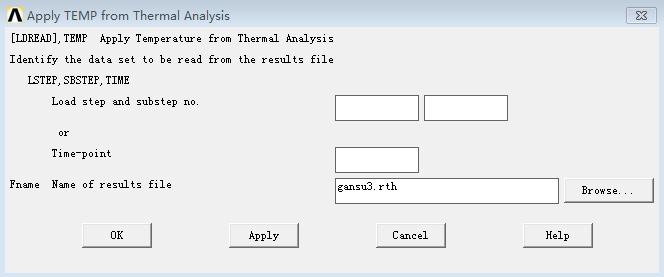

上面三个白框的作用？


ansys关于加载rth文件的问题-1
回复此楼

» 猜你喜欢
1楼 2015-08-13 22:28:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whiskymay

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
热力学结果文件.rth里有所有载荷步子步的结果。
不妨将第一个第二个框设置成 1 1 ，OK以后在Post7里看一下 Results Summery，看看这个结果文件有几个载荷步Load Step，几个子步Sup Step，然后看自己想要的是哪个结果，就再读取哪个。
如果只简单设置了一个载荷，稳态仿真，那肯定只有1个Load Step，1个Sup Step
赞一下 回复此楼
脉刻思维
2楼2015-08-14 11:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
如果是稳态分析，那么 rth 文件中只有一个结果组。
  如果是瞬态分析，rth 文件中的结果组数与你的输出设置有关。默认每个载荷步都会输出最后一个子步的结果。但是你可以设置为：每个子步都输出；每 N 个子步输出一次；输出 N 个子步的结果 (等间隔输出)，不输出任何结果，或者输出指定时刻的结果 (需要定义一个数组，存放各个输出时间点)。
赞一下 回复此楼
3楼2015-08-14 15:59:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的麒麟

新虫 (初入文坛)
内容已删除
回复此楼
4楼2015-08-14 22:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

我一般不用企鹅的，还是通过论坛交流吧。如果问题多，也可以发邮件给我：  htbbzzg@163.com
赞一下 回复此楼
5楼2015-08-15 06:56:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的麒麟

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by shgao20 at 2015-08-15 06:56:21
我一般不用企鹅的，还是通过论坛交流吧。如果问题多，也可以发邮件给我：  htbbzzg@163.com

好的，谢谢
回复此楼
6楼2015-08-19 10:26:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

M文件

铁虫 (初入文坛)

【答案】应助回帖

引用回帖:
3楼: Originally posted by shgao20 at 2015-08-14 15:59:14
如果是稳态分析，那么 rth 文件中只有一个结果组。
  如果是瞬态分析，rth 文件中的结果组数与你的输出设置有关。默认每个载荷步都会输出最后一个子步的结果。但是你可以设置为：每个子步都输出；每 N 个子步输出一 ...

楼主你好，我也遇到相同的问题，前面瞬态温度场算好后，后面应力分析我还需要加载结构载荷，除了调取前面的热分析结果，我不知结构载荷加载时的载荷步和时间设置按之前温度场的设置吗？
赞一下 回复此楼
7楼2017-12-27 18:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

温度分析完成后，进行结构分析，其载荷步的设置可以不管温度分析时的载荷步设置，只要能够读取结构载荷步对应的温度结果数据即可。假如两种载荷步的时间不是一一对应的，软件会通过插值来取得结构分析时间步的温度载荷。为此，温度分析时需要保存较多的结果数据，以保证温度插值的精度。当然，如果你能使结构分析的时间步与温度分析保存结果的时间步对应起来的话，温度分析也可以适当减少保存的结果数据。
赞一下 回复此楼
8楼2017-12-28 07:26:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddt2006
*

发自小木虫Android客户端
9楼2019-05-24 17:09:33
