关于ICEM中节点数排序问题
|
|

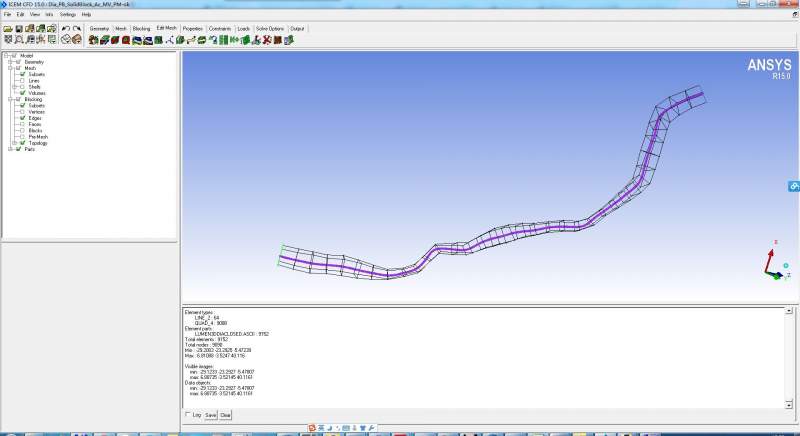

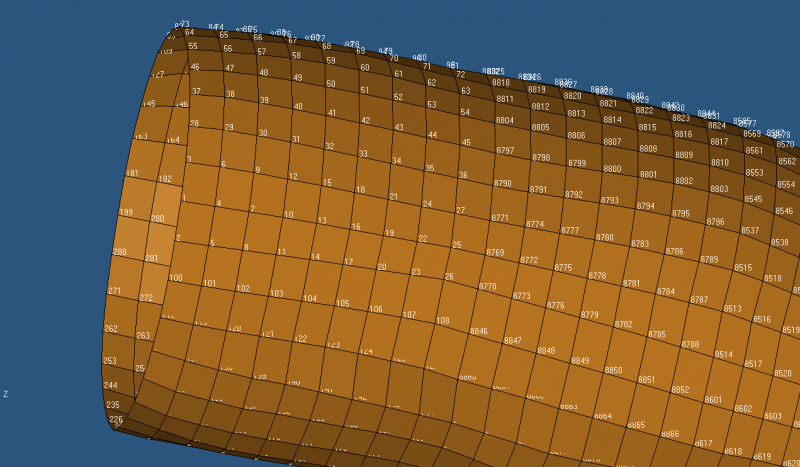

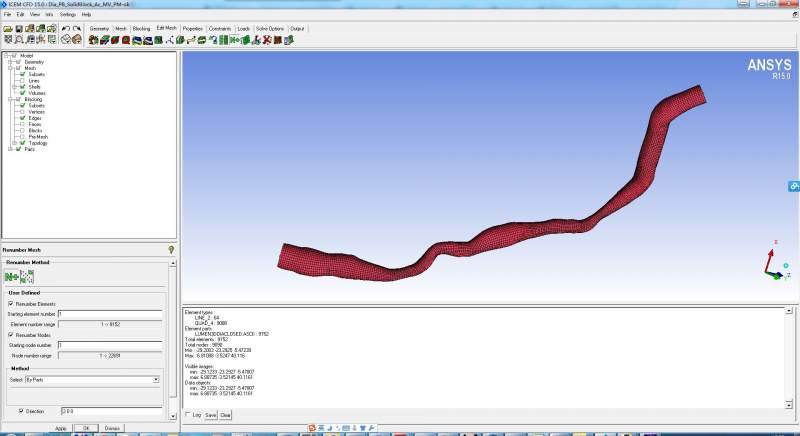

本人已成功将一段管状四面体网格划分，见图1，图2。 但是，发现ICEM中节点数的排列跟Block的索引以及Block的Edge排列有关。致使导出的网格节点排列不规则。见图3. 问题：如何将本模型中的网格节点成特定规则排列？即先按周向排列一圈，再往轴向走下一圈的周向排列，直到最后一圈？ 例如，第一圈节点数从1到28；第二圈从29到56；直到最后。。。  1.jpg  2.jpg  5.png |
