[交流] 各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确 已有1人参与

如题：流沙CAE新浪博客有两篇博文《FLUENT中各种压力关系—速度入口》和《FLUENT中的各种压力关系—压力边界》，探讨了outflow和静压出口结果的差异。

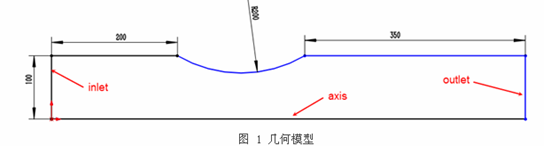

模型：如图1

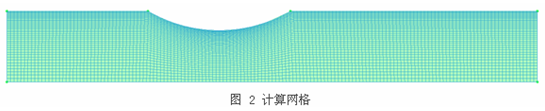

  网格：如图2
边界条件：k-e模型
（1）        速度入口：1m/s，出口：outflow
（2）        总压进口：500pa，出口：pressure outlet，压力值0pa
计算结果：

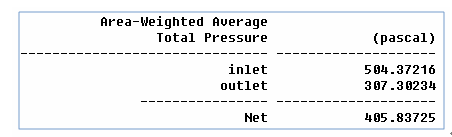

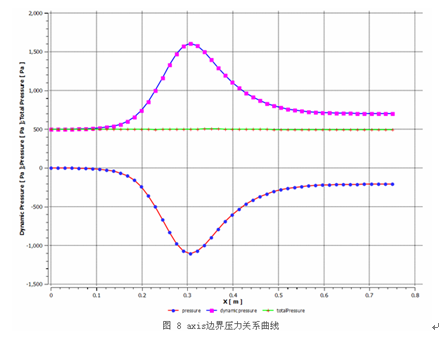

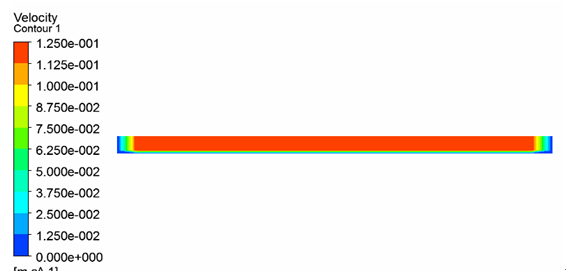

对于边界条件（1），如图3、4

流量守恒，进出口位置总压是不守恒的，进口总压500pa

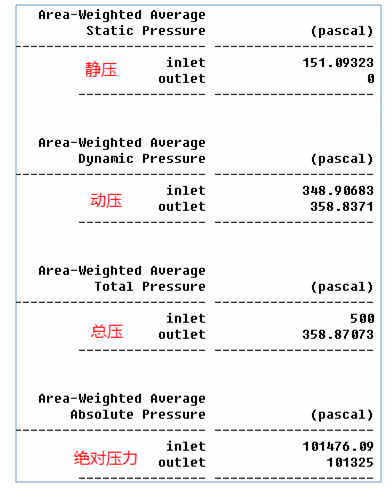

针对边界条件（2）：如图5

可以看出来，两种不同的边界条件，其出口总压是有差异的。
本人也做了一个简单的例子。

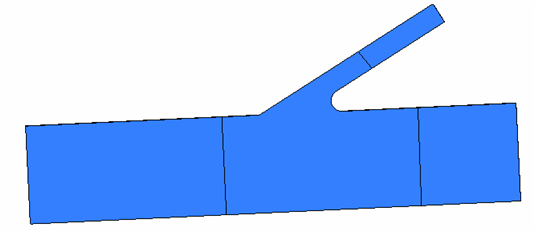

如图6

边界条件：
（1）        流量进口，pressure outlet，压力值0pa
（2）        速度进口，出口outflow
计算结果：

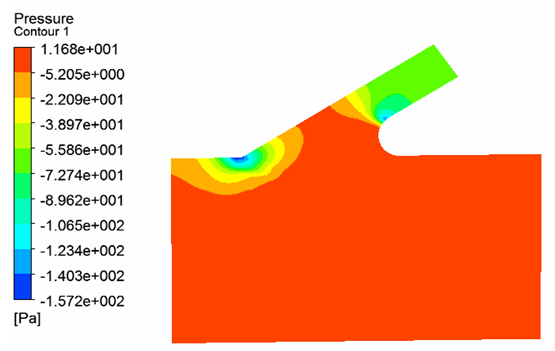

针对边界条件（1），表面静压分布如下图7

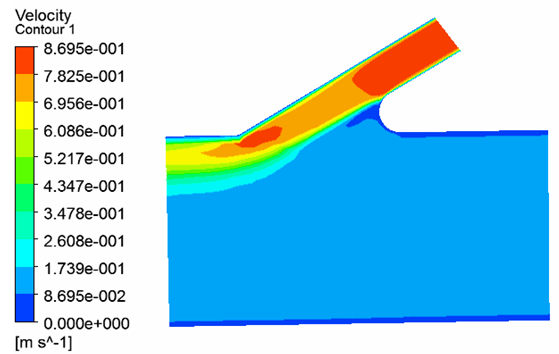

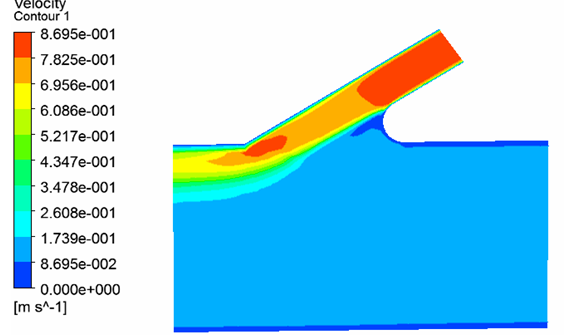

表面速度分布如下图8

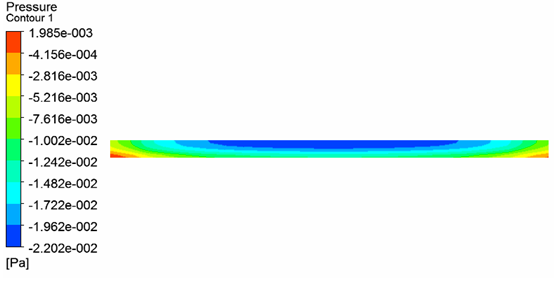

出口压力分布如下图9

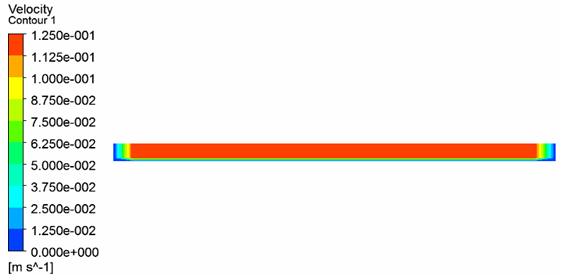

出口速度分布如下图10

针对边界条件（2），表面静压分布如下图11

表面速度分布12

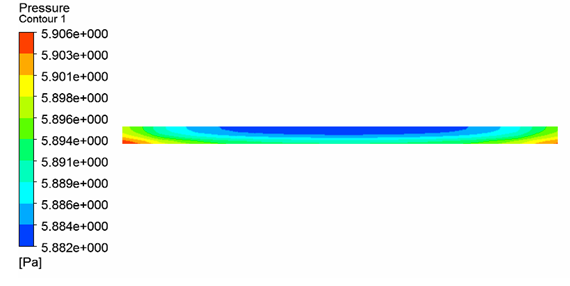

出口压力分布：13

出口速度分布：14


两种边界条件下，出口压力值及压力分布值不一致，请问计算天然河道上工程的水流，采用哪种边界条件好呢，或者说哪种边界条件更准确？？？

各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-1


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-2


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-3


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-4


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-5


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-6


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-7


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-8


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-9


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-10


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-11


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-12


各位大神，用Fluent计算天然河道，出口用outflow和pressure outlet哪个更准确-13
回复此楼

» 猜你喜欢
1楼 2015-08-12 17:42:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxiaoyeabc

铁虫 (初入文坛)
各位大神，fluent中这两种边界条件是有差异的，一般选用哪个，纯流体计算
赞一下 回复此楼
2楼2015-08-12 17:44:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘广义

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我用速度入口outflow出口。用压力入口，压力出口的话只有在输入边界条件与实际相符合时才准确。
赞一下 回复此楼
3楼2015-08-13 11:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxiaoyeabc

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 刘广义 at 2015-08-13 11:38:32
我用速度入口outflow出口。用压力入口，压力出口的话只有在输入边界条件与实际相符合时才准确。

如果是流量进口，压力出口呢？
赞一下 回复此楼
4楼2015-08-13 13:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘广义

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by suxiaoyeabc at 2015-08-13 13:27:59
如果是流量进口，压力出口呢？...

主要是出口压力是不是确定的，如果准确的话可以用。如果不准确还是用outflow。
赞一下 回复此楼
5楼2015-08-13 14:05:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxiaoyeabc

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by 刘广义 at 2015-08-13 14:05:20
主要是出口压力是不是确定的，如果准确的话可以用。如果不准确还是用outflow。...

一般是难以确定出口的压力，一些简单的模型，两种不同的边界，其出口压力和速度差异不是很大，分布趋势也差不多，但对于复杂的模型，可能结果差异比较大。请问下，如果用速度进口，自由出流，不收敛，该如何处理
赞一下 回复此楼
6楼2015-08-13 15:19:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘广义

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by suxiaoyeabc at 2015-08-13 15:19:26
一般是难以确定出口的压力，一些简单的模型，两种不同的边界，其出口压力和速度差异不是很大，分布趋势也差不多，但对于复杂的模型，可能结果差异比较大。请问下，如果用速度进口，自由出流，不收敛，该如何处理...

除了网格质量和计算方法要保证合理，你需要保证出口达到outflow的要求，否则就难以收敛。
赞一下 回复此楼
7楼2015-08-13 15:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxiaoyeabc

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by 刘广义 at 2015-08-13 15:24:40
除了网格质量和计算方法要保证合理，你需要保证出口达到outflow的要求，否则就难以收敛。...

湍流完全发展用outflow，一般来说，天然河道，湍流应该是充分发展的。出口如何达到outflow的要求呢？是不是延长出口长度，远离回流、漩涡区还是其他手段？？？
赞一下 回复此楼
8楼2015-08-14 10:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxiaoyeabc

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by 刘广义 at 2015-08-13 15:24:40
除了网格质量和计算方法要保证合理，你需要保证出口达到outflow的要求，否则就难以收敛。...

Ansys Fluent Theory Guide中关于outflow边界条件的描述是，在出口处的流动假定为充分发展的，各个变量（压力除外）沿流动方向的梯度值为0。刚看了下水力学，流速梯度为du/dy。du/dy=0，即不发生剪切变形（或角变形），是不是可以认为出口要远离回流区或漩涡区？？？
赞一下 回复此楼
9楼2015-08-14 14:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘广义

铁杆木虫 (著名写手)
引用回帖:
9楼: Originally posted by suxiaoyeabc at 2015-08-14 14:40:00
Ansys Fluent Theory Guide中关于outflow边界条件的描述是，在出口处的流动假定为充分发展的，各个变量（压力除外）沿流动方向的梯度值为0。刚看了下水力学，流速梯度为du/dy。du/dy=0，即不发生剪切变形（或角变形 ...

是

[ 发自小木虫客户端 ]
10楼2015-08-14 14:40:51
