小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 求助关于用载荷步添加变化的温度场问题
81/1返回列表
查看: 2391  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

腾飞的麒麟

新虫 (初入文坛)

[求助] 求助关于用载荷步添加变化的温度场问题 已有1人参与

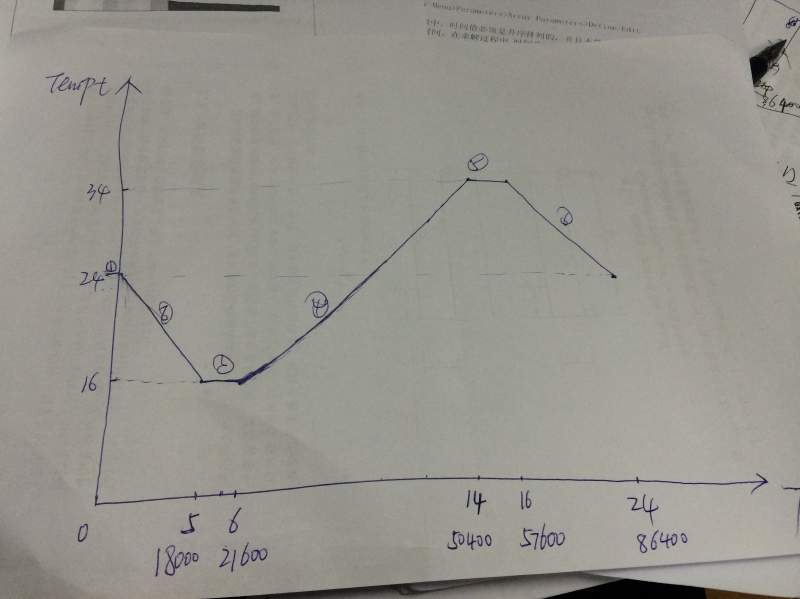

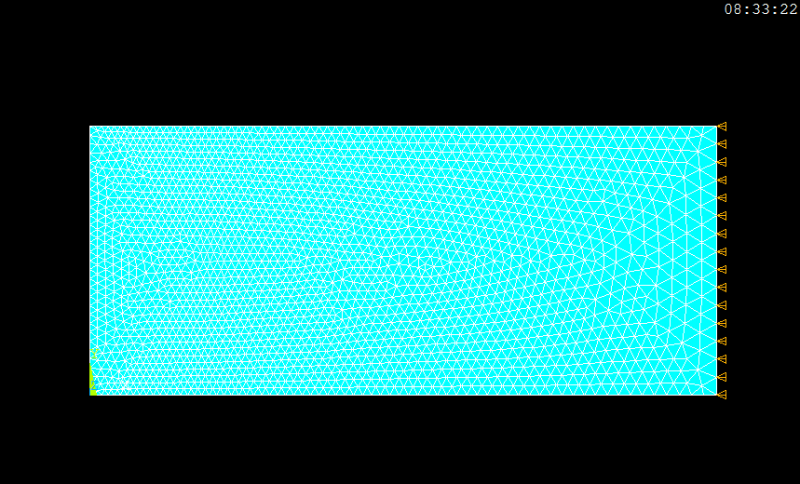

我已经建好了如下模型，想在模型的左边界加载如下图变化的温度场（用载荷步实现），在右边加载固定温度12.5度，如何实现，能不能请大神给出具体的GUI，谢谢啦。

求助关于用载荷步添加变化的温度场问题


求助关于用载荷步添加变化的温度场问题-1
回复此楼

» 猜你喜欢
1楼 2015-08-11 09:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
可以做瞬态分析，将左端的变化的温度场定义为一个表数组，然后使用表数组施加温度载荷即可。
赞一下 回复此楼
2楼2015-08-12 10:30:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的麒麟

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-08-12 10:30:28
可以做瞬态分析，将左端的变化的温度场定义为一个表数组，然后使用表数组施加温度载荷即可。

能说的具体一点吗？我真的都快被ansys搞晕了。谢谢大神
赞一下 回复此楼
3楼2015-08-12 15:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

先定义一个两列、6 行的表数组，比如 TA(6,2) ，命令：
       *DIM, TA, TABLE,  6, 1        ! 列号从 0 开始，故列数设置为  1，实际有 0 和 1 两列)
  然后在第 0 列输入时间，第一列输入温度，如下：
  TA(1,0,1) = 0
  TA(1,1,1) = 24
  TA(2,0,1) = 18000
  TA(2,1,1) = 16
  TA(3,0,1) = 21600
  TA(3,1,1) = 16
  TA(4,0,1) = 50400
  TA(4,1,1) = 34
  TA(5,0,1) = 57600
  TA(5,1,1) = 34
  TA(6,0,1) = 86400
  TA(6,1,1) = 24
赞一下 回复此楼
4楼2015-08-12 18:11:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的麒麟

新虫 (初入文坛)
非常感谢，我还有个问题，现在温度场求出来了，在分析应力场的时候，需要导入.rth文件，我也导进去了，我想问在求解的时候，直接求解，还是需要按加温度场时候载荷步进行求解？
赞一下 回复此楼
5楼2015-08-12 20:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

你需要先看一下温度场的结果，从中确定几个温度较大或是温度梯度较大的时间点，或者感兴趣的时间点，然后对这几个时间点导入温度结构并施加其它结构载荷和约束条件，进行结构分析。
赞一下 回复此楼
6楼2015-08-13 14:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的麒麟

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2015-08-13 14:58:58
你需要先看一下温度场的结果，从中确定几个温度较大或是温度梯度较大的时间点，或者感兴趣的时间点，然后对这几个时间点导入温度结构并施加其它结构载荷和约束条件，进行结构分析。

7楼2015-08-14 09:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小晴天哈

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 腾飞的麒麟 at 2015-08-12 15:10:56
能说的具体一点吗？我真的都快被ansys搞晕了。谢谢大神...

大神可以把你做的这个发上来学习一下么，尤其是后面温度场出来后

发自小木虫Android客户端
赞一下 回复此楼
8楼2018-04-07 22:18:27
