| 查看: 31342 | 回复: 5 | ||
fangdian木虫 (正式写手)
|
[求助]
分享一个“相对残差（0.016）大于相对容差”的错误 已有1人参与
|
刚接触COMSOL，按照help做了一个接触分析： 结果错误提示： 求解失败。 达到最大分离式迭代次数。 在 分离步 1: 线性求解器有错误信息。 相对残差（0.016）大于相对容差。 返回的结果未收敛。  自己按照例子摸索，一直提示这个。 后来发现，是2D计算过程中的厚度设置有问题，案例中几何尺寸都在mm量级，结果我将厚度还是默认为1m，尺寸差别太大。  修改为与几何尺寸相当的尺寸时（改为1mm），成功计算。 由于在网上查了一下，这种”相对残差大于相对容差“错误很普遍，相对较为全面的一个将这种错误归结为如下原因： 相对残差大于相对容差，大概有七个原因： http://blog.sina.com.cn/s/blog_8ce584c50101fee9.html 1：模型高度非线性化 2：边界条件不连续 3：没有稳态解 4：有多解 5：网格划分的过于粗糙 6：非线性时间相关模型 7：时间相关的波模型 我这个也算第二种情况吧，所以当出现这种错误时，不要一味盲目的修改网格。 由于这个”小“错误是我花了将近一下午才找出来的，所以特此分享一下，希望不要见笑。 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有7人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有10人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有8人回复
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学

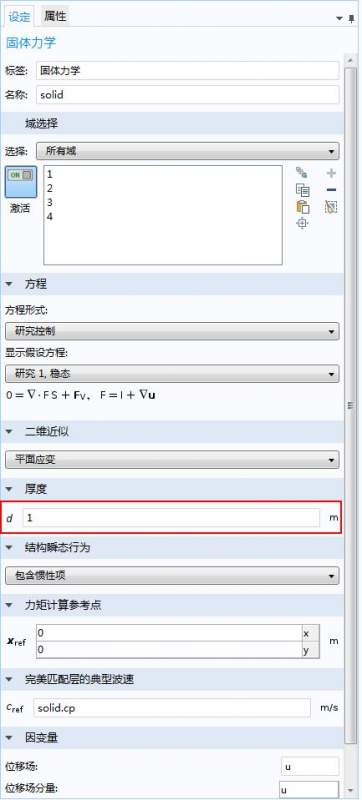

| 再上传help中的步骤，以供参考（其实help中有对这个厚度的设定，自己没有注意） |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : models.sme.cylinder_roller_contact.pdf
2015-08-07 18:29:04, 486.59 K
2楼2015-08-07 18:29:12
