[求助] hypermesh进行LS-Dyna前处理的DOF自由度的问题 已有2人参与

最近用hypermesh做LS-Dyna的分析，在添加约束方面用LS-Dyna计算一直出错，所以我想问一下在加约束的时候自由度方面应该怎样设置？
hypermesh进行LS-Dyna前处理的DOF自由度的问题，（1）如果将所选的节点固定，是所有的都打钩设为0？还是都不选？

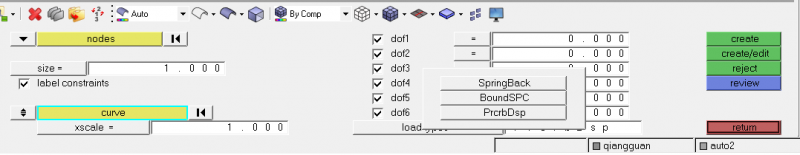

hypermesh进行LS-Dyna前处理的DOF自由度的问题-1，hypermesh进行LS-Dyna前处理的DOF自由度的问题-2，（2）这个Loda type应该怎么选？
（3）最后一个问题，如果想设置所选的节点在x负方向运动，是不是将dof1中设为-1？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-05 20:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cae2266

新虫 (初入文坛)

【答案】应助回帖

全部勾选为0，如果要在某个自由度上运动必须放开该自由度，不能勾选
赞一下(1人) 回复此楼
提高仿真技术，理论合符实际
2楼2015-08-09 00:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1990chs

银虫 (小有名气)
引用回帖:
2楼: Originally posted by cae2266 at 2015-08-09 00:43:49
全部勾选为0，如果要在某个自由度上运动必须放开该自由度，不能勾选

好的！谢谢！那个第2和第3个问题您知道么？
赞一下 回复此楼
3楼2015-08-09 09:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

交大车辆

新虫 (小有名气)

【答案】应助回帖

第三个问题，约束为负1，意味着仅允许的负方向有1单位的位移

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-08-12 10:25:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

交大车辆

新虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 1990chs at 2015-08-09 09:54:36
好的！谢谢！那个第2和第3个问题您知道么？...

第二个问题，load step需要自己先建立一个，属于载荷组。自己不建立的话，系统会默认生成，注意模型树变化。

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-08-12 10:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

交大车辆

新虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 1990chs at 2015-08-09 09:54:36
好的！谢谢！那个第2和第3个问题您知道么？...

看错了，按你的描述，应该选择boundary spc

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-08-12 10:30:12
