非稳态计算有很多个data文件，在CFD-post 里动画怎么做 已有3人参与
|
|
请教各位，非稳态计算保存了很多个data文件，想在cfd-post里做动画，想看液体从进口流到出口的过程。 如下图所示，如果直接用workbench一起算的话，这里面就会自动有一堆data文件，可是我现在是用单独的fluent算的 请问该如何导入这些data文件进去呢？谢谢  Capture.PNG |
回复此楼» 猜你喜欢
没有任何消息-是不是就凉了
已经有8人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
-
人气不行了
已经有10人回复
-
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有6人回复
-
我面上完蛋了
已经有10人回复
-
能否退出参与的面上项目解除限项
已经有24人回复
-
filecode，4个jtjc了
已经有17人回复
-
2026国自然函评费到账
已经有19人回复
-
建议基金发布提前给出明确的时间点
已经有16人回复
【答案】应助回帖
|

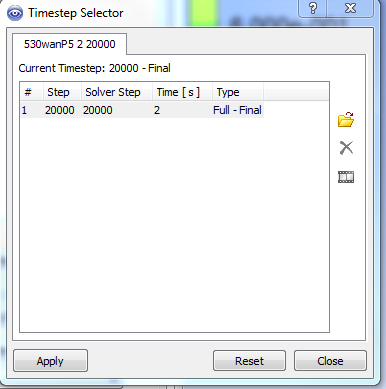

动画生成过程： 1、生成某区域流体云图或矢量图； 2、打开时间步选择器，例如： 3、打开动画生成器，点选Keyframe Animation, 例如： 4、在时间选择器中选择一个时间步作为初始时刻，双击此时间步，之后在动画生成器中单击新建按钮，作为动画的开始帧，可以更改#of Frames的值调正动画的帧数； 5、在时间步选择器中选择最后的时间步作为终止时刻，双击此时间步，和上一步一样在动画生成器中新建，作为动画的终止帧，同样可以调正动画的帧数； 6、勾选Save Movie按钮选择动画保存位置，在Format中选择动画格式，可以在Options中选择动画分辨率和质量； 7、将播放控制条中的时间条拉回初始时刻，单击播放开始录制动画，当时间条达到终止时刻动画录制完成，在保存的文件夹中可以找到。 如果模型复杂的话，录制时间可能比较长，楼主可以试试 |
2楼2015-08-11 15:27:05
