[求助] 椭圆偏振光通过1/4波片。光学大神进 已有9人参与

请问
      椭圆偏振光通过1/4波片后,为什么偏振形式的光。我们现在有一椭圆偏振光源,想通过1/4波片矫正为线偏振光,理论性上是怎么样的?调节难度如何?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

michaeldel

至尊木虫 (正式写手)

火星领导

【答案】应助回帖

引用回帖:
8楼: Originally posted by chaoyuegao at 2015-08-06 08:43:08
请问如果1/4波片对准椭圆偏振光的长轴或者短轴,得到的线偏振光的方向如何?是1/4波片的光轴方向吗?...

不是。

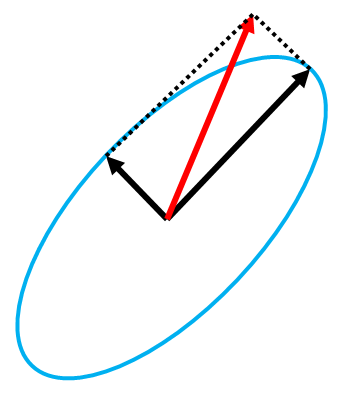

光轴与下图黑色箭头(长轴 短轴)重合,出来的线偏光是红色箭头方向。
椭圆偏振光通过1/4波片。光学大神进

在利思害,在害思利
11楼2015-08-06 11:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panlaoyi

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
理论上可行,实验中不可能矫正的很好,用偏振片过pbs配合使用,具体计算方法用琼斯矩阵,但具体实验中肯定和理论有差别,需要根据结果调试。

[ 发自手机版 http://muchong.com/3g ]
3楼2015-08-02 23:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导

【答案】应助回帖

感谢参与,应助指数 +1
直接用线偏振片滤了不就成了线偏光



要用四分之一波片,波片的光轴与椭偏光的长轴或短轴重合都行。
(P.S. 长轴和短轴可以用线偏振片检测出:让椭偏光经过线偏振片,旋转线偏振片,透射最强的方向为长轴方向,透射最小的方向为短轴方向。)
在利思害,在害思利
4楼2015-08-03 13:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

murriyao

铜虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
椭圆偏振光变成线偏振光只需通过快(慢)轴与椭圆的长(短)轴一致的1/4波片即可

[ 发自小木虫客户端 ]
路遇慢慢,未可停留
7楼2015-08-04 16:16:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sciencejoy

新虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
在1/4波片后放置一个偏振片,偏振片透振方向与波片的光轴平行,椭圆偏振光变为线偏振光
2楼2015-08-02 22:28:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

43fd6ys

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
理论可行,实际也可行。
5楼2015-08-03 21:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

43fd6ys

木虫 (正式写手)

引用回帖:
5楼: Originally posted by 43fd6ys at 2015-08-03 21:46:44
理论可行,实际也可行。

可能不太准确。
6楼2015-08-03 22:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaoyuegao

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by michaeldel at 2015-08-03 13:57:01
直接用线偏振片滤了不就成了线偏光



要用四分之一波片,波片的光轴与椭偏光的长轴或短轴重合都行。
(P.S. 长轴和短轴可以用线偏振片检测出:让椭偏光经过线偏振片,旋转线偏振片,透射最强的方向为长轴方向 ...

请问如果1/4波片对准椭圆偏振光的长轴或者短轴,得到的线偏振光的方向如何?是1/4波片的光轴方向吗?
8楼2015-08-06 08:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaoyuegao

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by sciencejoy at 2015-08-02 22:28:42
在1/4波片后放置一个偏振片,偏振片透振方向与波片的光轴平行,椭圆偏振光变为线偏振光

请问如果1/4波片对准椭圆偏振光的长轴或者短轴,得到的线偏振光的方向不是短轴和长轴之间的一个角度吗?为什么透振方向会是波片光轴的方向呢?
9楼2015-08-06 08:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaoyuegao

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by murriyao at 2015-08-04 16:16:01
椭圆偏振光变成线偏振光只需通过快(慢)轴与椭圆的长(短)轴一致的1/4波片即可

请问如果1/4波片对准椭圆偏振光的长轴或者短轴,得到的线偏振光的方向如何?是1/4波片的光轴方向吗?
10楼2015-08-06 08:46:32
