[求助]
打气筒模拟中的动网格设置问题 已有1人参与
|
|

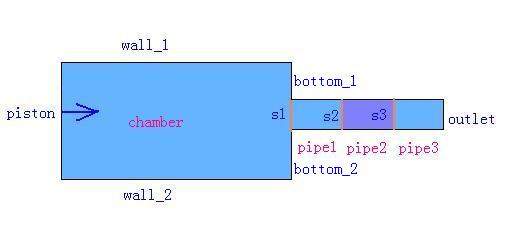

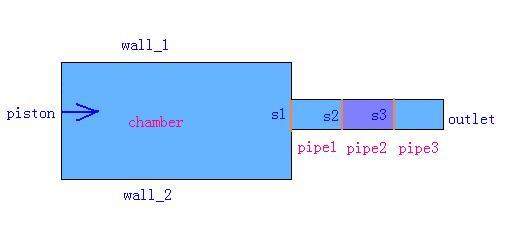

大家好，关于动网格问题有些疑惑请教。 最近需要模拟一个类似打气筒的仪器的工作过程。简单来说流道由两个圆柱区域组成，图chamber.jpg是过圆柱轴心的剖面。 工作过程是这样的，大圆柱（chamber）的一端piston是活塞，活塞移动，推动chamber内的气体流经3个小圆柱段（pipe1-3）后排出。 pipe1和pipe3是空的，pipe2中有叶轮。在此之前我没接触过动网格技术，打算先拿2D的情况练习一下。问题主要在chamber中。 Dynamic mesh>parameter 里 选了Smoothing 和Remeshing， chamber几个边的Boundary Conditions和Dynamic mesh>Zones， 我是这样设置的，“piston”-Moving wall-Rigid Body；"wall_1"与"wall_2"相同，-stationary wall-Deforming； “bottom_1”与"bottom_2"相同， -stationary wall-stationary；"s1"-interior-stationary。通过调整参数，最后能保证不出现负网格，但有些疑问。 1. piston设置成Rigid Body，按给定的profile文件运动，在Boundary Conditions 中设置为stationary wall 呢， 还是与chamber 相对速度为0的moving wall? 边界条件和动网格区域这两个设置有什么联系，设置的时候要不要注意两者的协调？ 2. 边设置为Rigid Body或者Stationary后，上面的网格是不是就不变了？那stationary这个选项的意义何在。pipe的网格比较小，活塞上的初始网格很大， 如果不变，当活塞靠近pipe的时候，网格质量不好保证。 3. 参考一些案例，在设置Dynamic mesh>Zones时，对3D算例中的体区域和2D算例中的面区域不做设置，而只设置它们的边界，比如不对chamber这个面作类似 Deforming之类的设置，可是正是体(3D)或者面(2D)中的网格在变形，为什么是这样呢？wall_1和wall_2两个边设置为Deforming，取maximum skewness 为0.6， 对线网格设置skewness有何意义，能保证chamber里的网格质量吗？ 4. 活塞运动时，上面每一点以相同的速度移动，而wall_1和wall_2是静止的，它们公用的点速度怎么处理？ 5. 计算的时候continuity残差在每个时间步都还剩1作用，相对而言动网格的会不会大一些，增加每个时间步的迭代次数可以降低这个残差吗？ 文字比较多，辛苦各位看完的同学！   chamber2.jpg  chamber.jpg |
回复此楼» 猜你喜欢
297求调剂
已经有12人回复
-
26调剂 086003
已经有3人回复
-
265求调剂
已经有20人回复
-
271分求调剂学校
已经有11人回复
-
320分人工智能调剂
已经有6人回复
-
求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕
已经有8人回复
-
280求调剂
已经有19人回复
-
求材料调剂，一志愿郑州大学289分
已经有15人回复
-
26考研调剂0710 0860
已经有6人回复
-
282求调剂
已经有22人回复
2楼2015-08-02 12:33:28
moons2
金虫 (正式写手)
- 应助: 144 (高中生)
- 金币: 1440.5
- 红花: 8
- 帖子: 431
- 在线: 239.4小时
- 虫号: 3784607
- 注册: 2015-04-03
- 性别: GG
- 专业: 流体力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
大树与星星: 金币+20, ★★★很有帮助 2015-08-04 16:08:12
大树与星星: 金币+20, ★★★很有帮助 2015-08-04 16:08:12
|
1.Boundary Conditions里的设置保持默认wall就行，不用去设置，动网格的设置在Dynamic mesh里弄，不用去管Boundary Condition,不信的话可以自己去试： 2.动网格中某些边界是一直固定不动的，所以要有stationary，跟网格动不动无关，是那个边界不动。至于说网格质量不好那肯定啊，网格尺度相差比较大那肯定不好。 3.你觉得是边设置变化容易还是面变化容易？面肯定是跟着边变化的，设置好边的变化就行了，难道还自讨苦吃去管面怎么变化。设置那个扭曲率不是对线网格设置的，而是对那个边界周围生成的新网格所做的设置。 4.wall_1和wall_2是Deforming，是变形的，公用的点速度自然是活塞的速度，软件自会处理，这不用担心。 5.残差不知道，感觉你关心这个残差没什么意义，收不收敛什么的还是看具体模型。 最后说一句啊，你这个东西可以把网格全部画成四边形，然后动网格更新方式用铺层做，很简单。你还是多看点动网格的资料吧，你问的东西资料里几乎都有，你只要明白动网格具体是怎么实现的就不会有这么多疑惑了。 |
3楼2015-08-04 14:38:02
