[求助] Fluent导入网格时出现这样的问题!! 已有4人参与

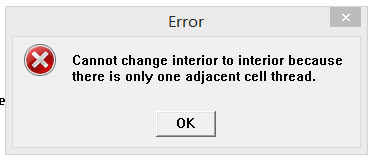

如图!
求指点!

Fluent导入网格时出现这样的问题!!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
是用gambit划分的网格吗?是不是内部边界没有处理好
2楼2015-07-31 17:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

807279237

铁虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
应该是内部面的问题,检查看看有没有缝隙
缅怀是一种习惯
3楼2015-07-31 17:30:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Iooooou

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by 807279237 at 2015-07-31 17:30:36
应该是内部面的问题,检查看看有没有缝隙

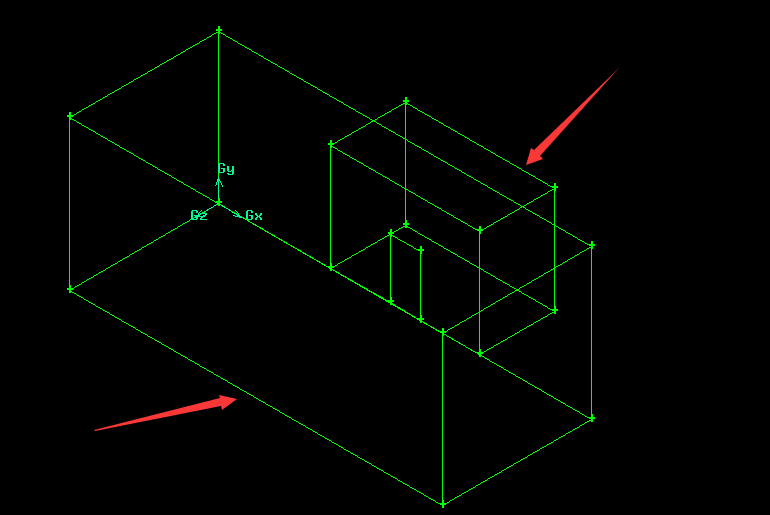

如图,我图中的两个立方体没有合并在一起,会不会问题出在这里?我只是把图移动座标对应,没有进行两个立方体的合并相交等操作。
Fluent导入网格时出现这样的问题!!-1

4楼2015-08-01 11:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Iooooou

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by zhouxman at 2015-07-31 17:11:31
是用gambit划分的网格吗?是不是内部边界没有处理好

如图,我图中的两个立方体没有合并在一起,会不会问题出在这里?我只是把图移动座标对应,没有进行两个立方体的合并相交等操作。
Fluent导入网格时出现这样的问题!!-2

5楼2015-08-01 11:21:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
没有合并在一起也可以,就是要把接触面设置为一对interface,不能是interior
6楼2015-08-01 15:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ella0717

金虫 (正式写手)

这是个套间房子?
Letitbreakinallitsfury!
7楼2015-08-01 16:47:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

必须合并,要不怎么传递数据?
8楼2015-08-01 18:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大树与星星

铁虫 (小有名气)

大房子和小房子的整个相邻面作为interior,还是其中的小门作为interior?
9楼2015-08-01 21:59:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

是小木啦

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
interior是指两个体之间的公共面,如果非公共面只是重合的两个面要分别设置成interface
10楼2015-08-03 08:01:12
