[求助] 鸿业排水问题,求大侠帮忙!!!!!!!!!!!!!!已有2人参与

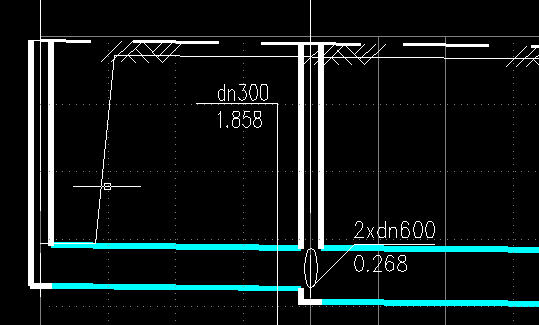

道路桩号纵断面图遗漏部分其他排水系统管道,如有时污水纵断面图上找不到部分该出现的雨水管道,如下图dn300管道

鸿业排水问题,求大侠帮忙!!!!!!!!!!!!!!
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fb1963

木虫 (正式写手)

【答案】应助回帖

在平面布置图(也可以列表)中标明该管起点终点坐标(或者道路桩号)。以及起终点管内皮底标高。保证施工就可以了。
daydayup!
2楼2015-10-06 11:37:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6167520477

新虫 (初入文坛)

【答案】应助回帖

平面图中打开你想要显示的管线图层,如雨水管线图层和污水管线图层,选择污水管线生成纵断面图,此时交叉的雨水管线也随之标出。
希望能帮助你,以上操作基于鸿业管线7.0

发自小木虫Android客户端
3楼2015-11-13 07:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫得事哈

新虫 (初入文坛)

你在菜单栏插入隔壁的格式里的单位把单位修改为毫米试

发自小木虫Android客户端
4楼2020-06-23 16:07:26
