[求助] workbench模态分析 已有7人参与

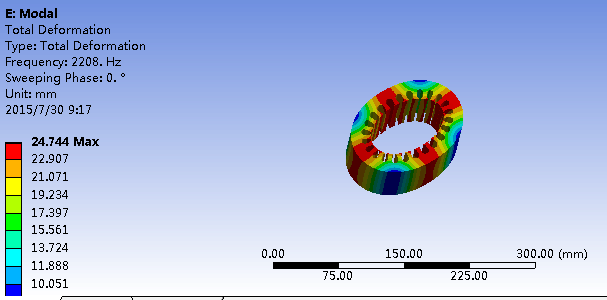

研究的是定子模态分析,看别人的论文都是只从2阶开始介绍,然后3,4,5阶振型,但是我想问如何求出1阶振型。自然频率分析时,是不施加任何约束,前6个mode的频率都接近于0,mode7的振型是个椭圆,应该是2阶振型,那请问wb计算的1阶振型在哪儿看?还是说mode7就是1阶振型,不用看振型,根据mode显示的数据n,n-6就是多少阶振型?图给出的是mode7的振型,但是看别人的硕士论文都说是2阶振型,求交流

workbench模态分析
回复此楼

» 收录本帖的淘帖专辑推荐

饭票

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐浴未来

木虫 (著名写手)

Hope

【答案】应助回帖

感谢参与,应助指数 +1
不加任何约束的是刚体模态,理论上前六阶模态频率都为0,对应的振型为沿坐标轴方向的移动和转动
没有第七阶模态就是第一阶模态的说法,如果第七阶模态是扭转模态,可以说一阶扭转模态,其他类似

[ 发自小木虫客户端 ]
未来,所以,存在
8楼2015-07-31 08:43:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 20 个回答

Zhangsanxi

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
按说,这个模态是可以逐阶查看的呀,,,7阶怎么就变成2阶的捏,,,表示关切,,
你我交流一种观点,便多一种对世界的认知!
2楼2015-07-30 18:39:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨曦月影

新虫 (小有名气)

能问下这个几阶,几阶是怎么定义的,就是workbench计算中显示的mode的数值么
3楼2015-07-30 21:06:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨曦月影

新虫 (小有名气)

引用回帖:
2楼: Originally posted by Zhangsanxi at 2015-07-30 18:39:14
按说,这个模态是可以逐阶查看的呀,,,7阶怎么就变成2阶的捏,,,表示关切,,

能问下这个几阶,几阶是怎么定义的,就是workbench计算中显示的mode的数值么
4楼2015-07-30 21:06:11
