小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 如何在SAED中确定晶面平行和晶向平行
101/1返回列表
查看: 3551  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dazhou456

银虫 (初入文坛)

[求助] 如何在SAED中确定晶面平行和晶向平行 已有3人参与

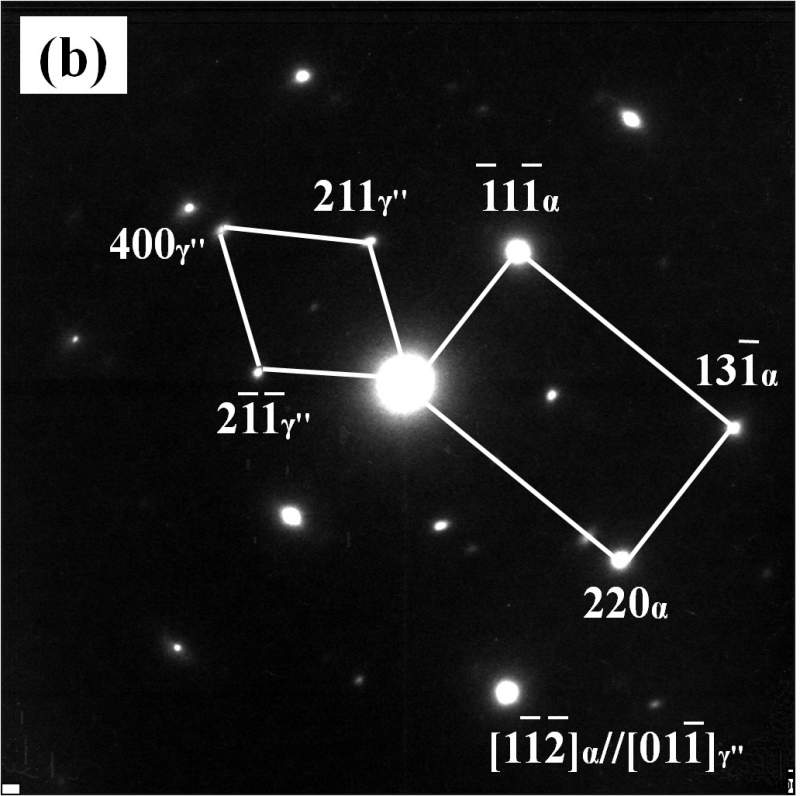

经常在SAED（选取电子衍射）图片分析中，看到析出相（第二相）与基体的位向关系：例如：（001）α // （001 ）γ''，[110]α // [100 ]γ''，请问是怎么通过衍射照片算出这些晶面和晶向平行关系的？？下面是两张衍射花样图，请高手帮我分析下晶面关系，谢谢！！

如何在SAED中确定晶面平行和晶向平行


如何在SAED中确定晶面平行和晶向平行-1


如何在SAED中确定晶面平行和晶向平行-2
回复此楼

» 猜你喜欢
学海无涯苦作舟
1楼 2015-07-30 12:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zscwr

木虫 (正式写手)
位相关系都如图了呢，呵呵
赞一下 回复此楼
2楼2015-07-30 12:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dazhou456

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by zscwr at 2015-07-30 12:35:20
位相关系都如图了呢，呵呵

晶带轴计算出来后，标出二者平行关系；但是晶面平行关系是如何计算，标出来的，如（h1k1l1）//(h2k2l2)
赞一下 回复此楼
学海无涯苦作舟
3楼2015-07-30 13:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxfysdx2009

金虫 (小有名气)

【答案】应助回帖

具体的我不太了解，但是我自己琢磨位向关系指的是晶向指数之间的关系，只要透射打出多个相花样，那这些相就一定存在平行位向关系。你给的几个图都是有两个相，所以有两个相的平行。透射打出的点，每个点代表一个晶面，晶向垂直与每个晶面，所以设出晶向指数xyz，与这些点矢量和为0就能求出来了。晶带轴指的是与这两个相的晶面都垂直，或者说与两个相的晶向都平行。u=k1l2-k2l1，v=l1h2-l2h1,w=h1k2-h2k1.如果有其他问题可以一起讨论。
赞一下 回复此楼
4楼2015-09-13 10:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

兔子姐姐0223

新虫 (初入文坛)

【答案】应助回帖

您好，请问您知道问题的答案了吗？我也有同样的疑问，您如果知道了可以告诉我一下吗？谢谢您。
赞一下 回复此楼
5楼2016-06-17 14:25:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 兔子姐姐0223 at 2016-06-17 07:25:09
您好，请问您知道问题的答案了吗？我也有同样的疑问，您如果知道了可以告诉我一下吗？谢谢您。

1. 分别标定衍射斑点的入射束方向，则有入射束方向平行 [h1 k1 l1]//[h1' k1‘ l1‘]
2.将两者叠加，重合的衍射斑点对应的晶面平行, 即 (h2 k3 l3)//(h2‘ k2‘ l2‘)......
赞一下 回复此楼
6楼2016-06-17 20:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by dazhou456 at 2015-07-30 06:54:27
晶带轴计算出来后，标出二者平行关系；但是晶面平行关系是如何计算，标出来的，如（h1k1l1）//(h2k2l2)...

两套斑点重合点对应晶面即为平行
赞一下 回复此楼
7楼2016-06-17 20:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiexingfei

木虫 (正式写手)
你选取的晶带轴不对，无法看出晶面关系

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-06-18 07:59:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

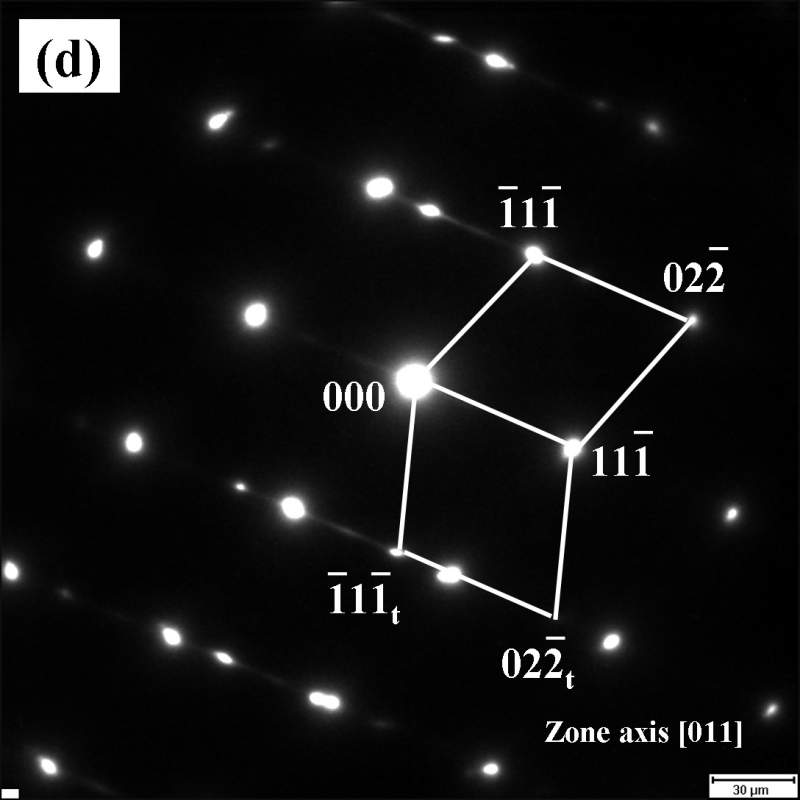

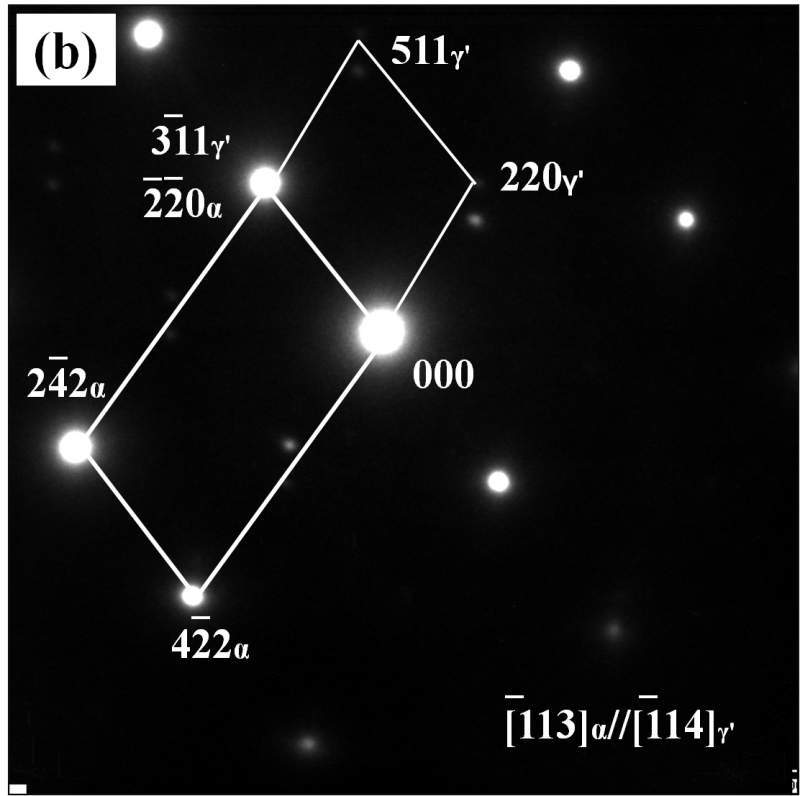

举个例子，你给出的Fig5(b)中gama相的（-3 1 1 ）晶面和alfa的（-2 -2 0）晶面对应的衍射斑点是重合的，因此这个两个晶面平行。Fig.6(b)应该是孪晶的，两套斑点共享（1 1 -1）面，即为孪晶面
不知道我解释的对不对
赞一下 回复此楼
9楼2016-06-18 15:39:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

XuanziWW

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by wxfysdx2009 at 2015-09-13 10:42:57
具体的我不太了解，但是我自己琢磨位向关系指的是晶向指数之间的关系，只要透射打出多个相花样，那这些相就一定存在平行位向关系。你给的几个图都是有两个相，所以有两个相的平行。透射打出的点，每个点代表一个晶面 ...

请问，电子衍射图中晶带轴方向怎么确定
赞一下 回复此楼
10楼2016-09-21 18:38:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
