[求助] 麻烦帮忙分析循环伏安图 已有1人参与

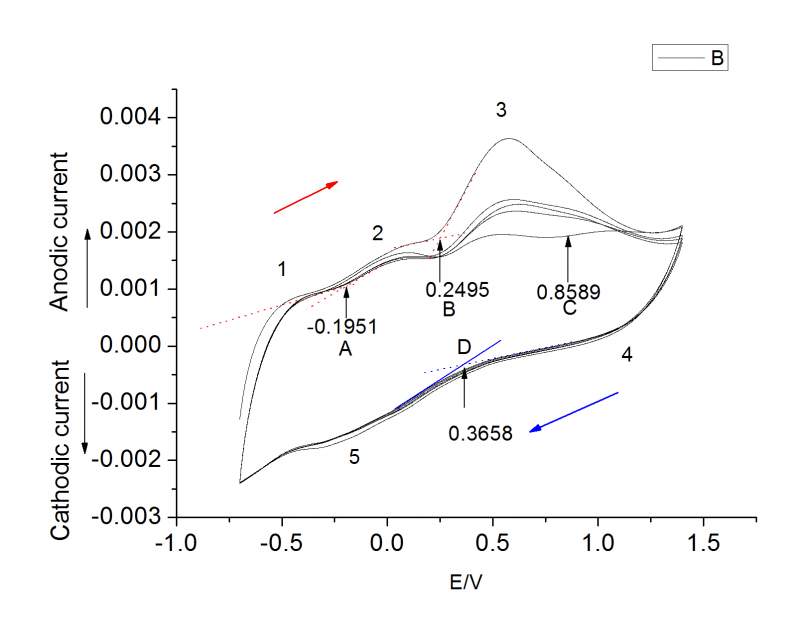

各位最近做了一个复合材料WO2/WO3的循环伏安，不会分析，麻烦各位帮忙分析一下吧,有几个问题请各位着重帮忙回答一下，谢谢啦！
1. 图中有几个氧化峰（1,2,3三个？），几个还原峰？（4,5两个？）
2.我标注的起始峰电位对吗？（A，B，C，D四处）
3.这些氧化还原峰在测试电压条件下，表现出的是不是只是WO2的氧化还原电位？
4.这是相对饱和甘汞电极（SCE）的数值，请问如何换算成NHE，跟pH值有关系吗？

麻烦帮忙分析循环伏安图
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-30 10:05:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_xmg

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yshqsq: 金币+5, ★有帮助, 哪三个还原峰？ 2015-07-30 14:58:32
yshqsq: 金币+5, ★有帮助, 欢迎继续关注该贴。 2015-07-30 17:32:40
yshqsq: 金币+9, ★有帮助, 再次奖励 2015-09-19 18:39:29
三个还原峰；起始峰电位的标注太粗糙；我不是做这方面的，W是不是有别的效果，看跟电解质环境有关；我之前做的，没考虑pH值
赞一下 回复此楼
2楼2015-07-30 12:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshqsq

银虫 (正式写手)
继续呼唤高手帮忙啊！
赞一下 回复此楼
3楼2015-07-30 15:41:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LZYfeimi

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yshqsq: 金币+10, 说错了，应该不叫起始峰电位，我指的是起始氧化还原电位。 2015-07-30 17:16:30
yshqsq: 金币+3, ★有帮助, 我怎么看文献是NHE=SCE+0.242 呢？到底哪个对？ 2015-07-31 21:47:43
yshqsq: 金币+9, ★有帮助, 再次奖励 2015-09-19 18:39:42
我觉得是三个氧化峰，两个还原峰，三个氧化峰就是三个氧化反应，不知道是不是都是WO的氧化反应，也有可能是其他物质发生了氧化反应。起始峰电位是你自己设置的啊，图上标的应该不是吧。换算成NHE就是减去0.242，一般不用考虑PH
赞一下(1人) 回复此楼
4楼2015-07-30 16:13:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fljfly

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yshqsq: 金币+10, ★★★很有帮助, 谢谢！对于复合化合物能用循环伏安计算各组分HOMO,LUMO能级吗？是不是不好计算，太复杂？ 2015-07-30 17:27:32
yshqsq: 金币+3, ★有帮助, 我怎么看文献是NHE=SCE+0.242 呢？到底哪个对？ 2015-07-31 21:47:11
yshqsq: 金币+9, ★有帮助, 再次奖励 2015-09-19 18:39:55
氧化峰、还原峰如作者所示，起始峰位没必要分析，太模糊了，没有具体标准。能够根据氧化峰、还原峰说明钨的相关反应就很好了，这个可以直接根据文献确定是什么峰，换算成NHE就是减去0.242，如果有这样的数值，就可以根据钨的E-ph图判断各电位代表什么反应
赞一下 回复此楼
5楼2015-07-30 17:15:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshqsq

银虫 (正式写手)
引用回帖:
4楼: Originally posted by LZYfeimi at 2015-07-30 16:13:05
我觉得是三个氧化峰，两个还原峰，三个氧化峰就是三个氧化反应，不知道是不是都是WO的氧化反应，也有可能是其他物质发生了氧化反应。起始峰电位是你自己设置的啊，图上标的应该不是吧。换算成NHE就是减去0.242，一般 ...

NHE=SCE-0.242，您确定是减去，是吧？
赞一下 回复此楼
6楼2015-07-30 17:19:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshqsq

银虫 (正式写手)
我帖子里第2条表述有错误，想说的是起始氧化还原电位。
赞一下 回复此楼
7楼2015-07-30 17:25:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshqsq

银虫 (正式写手)
另外，我在C点标了一个起始氧化电位，因为这个峰太小（感觉包在3号氧化峰里），大家帮我看下这个小包包算不算一个峰呢？如果算，是不是就有4个氧化峰了啊？
赞一下 回复此楼
8楼2015-07-30 17:31:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshqsq

银虫 (正式写手)
请各位继续帮忙回答上面的疑问啊，多谢！
赞一下 回复此楼
9楼2015-07-31 00:27:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vampirehe

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yshqsq: 金币+3, 电位区间不是自己设置的吗？ 2015-07-31 22:45:15
yshqsq: 金币+9, ★有帮助, 再次奖励 2015-09-19 18:40:07
你的这个电位区间是既有正值也有负值，这个怎么解释呀，我做的也是这样，实在是不会解释
赞一下 回复此楼
哈哈
10楼2015-07-31 12:18:03
