应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 裂纹分析
71/1返回列表
查看: 793  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gyral128

铜虫 (初入文坛)

[求助] 裂纹分析 已有5人参与

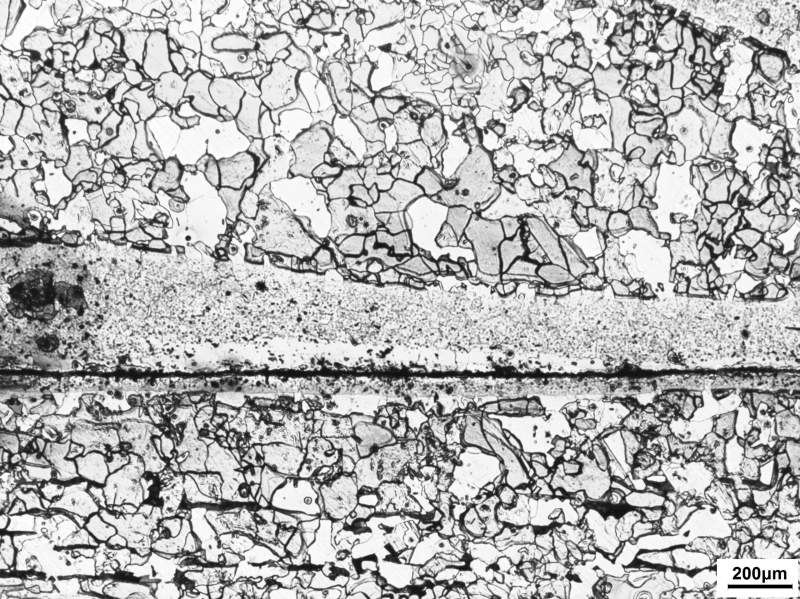

图示为热处理之前时发现的裂纹，钢种为低碳钢，发现裂纹周围出现条状带，请教下裂纹是坯料带来的还是轧制的原因，条状带是怎么形成的啊？谢谢

裂纹分析
回复此楼

» 猜你喜欢
1楼 2015-07-30 09:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

starior

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
裂纹里的填充物不像是金属，建议做一下能谱分析，看看是不是非金属夹杂物

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
2楼2015-07-30 10:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyral128

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by starior at 2015-07-30 10:37:49
裂纹里的填充物不像是金属，建议做一下能谱分析，看看是不是非金属夹杂物

应该不是的，可能是磨样的时候掉进去的！
赞一下 回复此楼
3楼2015-07-30 11:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这些条带状的东西很有可能是钢中的杂质，当局部含量高时，它会沿轧制方向延伸铺展开来形成带状形貌。它无强度也无塑形，很易开裂。
赞一下 回复此楼
4楼2015-07-30 17:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhyb2007

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个裂纹这么平直，很少见这么直的裂纹

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-07-31 00:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

695127993

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
应为炼钢夹渣。做夹杂物分析，应该可以看到此处略发黑。
赞一下 回复此楼
6楼2015-07-31 13:59:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

你上次发的不是更清晰吗？在你上次发的那里回复了，怎么没看吗？

我们的产品出现过类似的现象。
这应该不是过烧。
从图上看至少有4mm的长度。而且，你可以对比周围的材料组织。
这应该是材料中的夹杂。有氧化物是正常的。不同的色泽，是因为和基体材料不同质的原因。
轧制不能无中生有。
钢材中的缺陷，在轧制的时候变为线性缺陷。
夹杂的性能一般与基体的性能无法相比。
从你上次发的图中可以看到，在夹杂物两侧都有轧制流线，而在两条亮带中间，无轧制流线。
新人到站，急需金币学习，望祈见助......
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
7楼2015-08-20 17:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gyral128 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 08:58 by C79jjtjAKjEn
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 08:14 by C79jjtjAKjEn
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 08:02 by C79jjtjAKjEn
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 08:02 by C79jjtjAKjEn
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 s3fFTmArrBt6 2026-09-14 4/200 2026-09-15 07:26 by C79jjtjAKjEn
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 s3fFTmArrBt6 2026-09-13 5/250 2026-09-15 06:49 by 5BDX0d0WFp7t
[公派出国] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 s3fFTmArrBt6 2026-09-13 5/250 2026-09-15 06:38 by 5BDX0d0WFp7t
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 3n8v2C8RimXI 2026-09-13 4/200 2026-09-15 05:50 by 5BDX0d0WFp7t
[博后之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +6 3n8v2C8RimXI 2026-09-13 6/300 2026-09-15 05:50 by 5BDX0d0WFp7t
[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 3n8v2C8RimXI 2026-09-13 6/300 2026-09-15 05:38 by 5BDX0d0WFp7t
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +6 3n8v2C8RimXI 2026-09-13 6/300 2026-09-15 05:38 by 5BDX0d0WFp7t
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +6 QUjhNVAcOSff 2026-09-13 7/350 2026-09-15 05:22 by 5BDX0d0WFp7t
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-15 05:00 by mibUvS8DDCwf
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 01:21 by mibUvS8DDCwf
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +5 LwdutQ8HoqWP 2026-09-13 5/250 2026-09-14 22:25 by vZfe6xYu34yj
[考博] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +5 QUjhNVAcOSff 2026-09-13 5/250 2026-09-14 21:36 by vZfe6xYu34yj
[考博] 上海工程技术大学激光智能制造课题组招收博士研究生 +4 两三岁ss 2026-09-14 4/200 2026-09-14 20:29 by 班主任的同桌
[基金申请] 求教各位大神：2026教育部人文社科青年基金项目何时公示呀？ +5 云宴山人 2026-09-10 7/350 2026-09-14 12:11 by ecnu2013
[考博] 西北工业大学材料学院电化学传感与催化课题组招收2027年推免研究生、博士生、博士后 +3 马方园 2026-09-10 4/200 2026-09-14 09:29 by Chem张zz
[教师之家] 浙江师范大学是怎么坑我的 +10 recruit123 2026-09-09 15/750 2026-09-13 10:45 by seaskyy
信息提示
关闭
请填处理意见
关闭
