[求助] TEM新手，帮忙看一下这是莫尔条纹吗？ 感谢！！！ 已有2人参与

1.图一是莫尔条纹吗，怎么造成的？？？

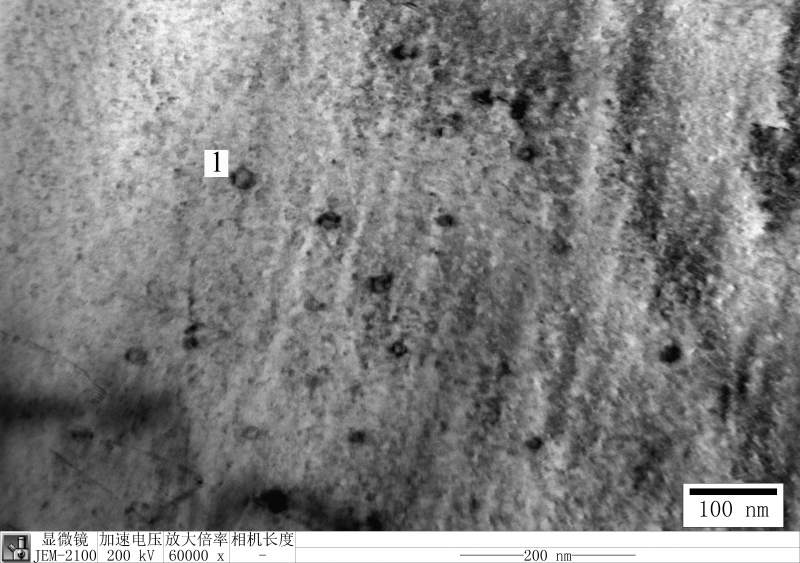

2.图二是析出的第二相粒子，经常见文献中提到some of the particles showed strain contrast，这是从TEM图片中得到的信息还是仅仅因为析出相与基体之间有共格应变，所以文献中这样说？？？
3.图3是图二粒子1的放大，粒子内部的条纹是莫尔条纹还是位错，还是晶面？？？

TEM新手，帮忙看一下这是莫尔条纹吗？ 感谢！！！


TEM新手，帮忙看一下这是莫尔条纹吗？ 感谢！！！-1


TEM新手，帮忙看一下这是莫尔条纹吗？ 感谢！！！-2
回复此楼

» 猜你喜欢
1楼 2015-07-29 16:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌陌若木

新虫 (小有名气)
大神都去哪里
回复此楼
2楼2015-07-29 19:10:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songl_0216

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
陌陌若木: 金币+5, ★★★很有帮助 2015-07-30 08:30:03
图1是条纹，图3不好说，应变场衬度是从TEM观察到的

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-07-29 22:50:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌陌若木

新虫 (小有名气)
引用回帖:
3楼: Originally posted by songl_0216 at 2015-07-29 22:50:18
图1是条纹，图3不好说，应变场衬度是从TEM观察到的

应变场衬度是不是表现为粒子颜色深浅不一？？？求详解
赞一下 回复此楼
4楼2015-07-30 08:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songl_0216

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 陌陌若木 at 2015-07-30 08:37:57
应变场衬度是不是表现为粒子颜色深浅不一？？？求详解...

应变场只是局部颜色深一些，如图3左侧，粒子颜色深浅也与其位向有关系，不一定是应变场导致

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-07-30 08:41:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌陌若木

新虫 (小有名气)
引用回帖:
5楼: Originally posted by songl_0216 at 2015-07-30 08:41:53
应变场只是局部颜色深一些，如图3左侧，粒子颜色深浅也与其位向有关系，不一定是应变场导致
...

明白！谢谢啦
回复此楼
6楼2015-07-30 09:16:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
感觉有可能在drift，线弯了都
赞一下 回复此楼
7楼2015-07-30 10:58:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌陌若木

新虫 (小有名气)
引用回帖:
7楼: Originally posted by gxytju2008 at 2015-07-30 10:58:06
感觉有可能在drift，线弯了都

图三的条纹知道是什么吗？？？
赞一下 回复此楼
8楼2015-07-30 15:02:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
8楼: Originally posted by 陌陌若木 at 2015-07-30 15:02:09
图三的条纹知道是什么吗？？？...

没有标尺不好判断的啊
赞一下 回复此楼
9楼2015-07-30 15:11:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌陌若木

新虫 (小有名气)
引用回帖:
9楼: Originally posted by gxytju2008 at 2015-07-30 15:11:21
没有标尺不好判断的啊...

条纹之间的间距1.76nm。衍射斑点标定结果是VC。
赞一下 回复此楼
10楼2015-07-30 16:31:14
