高斯出现对称热源，求助 已有1人参与
|
|

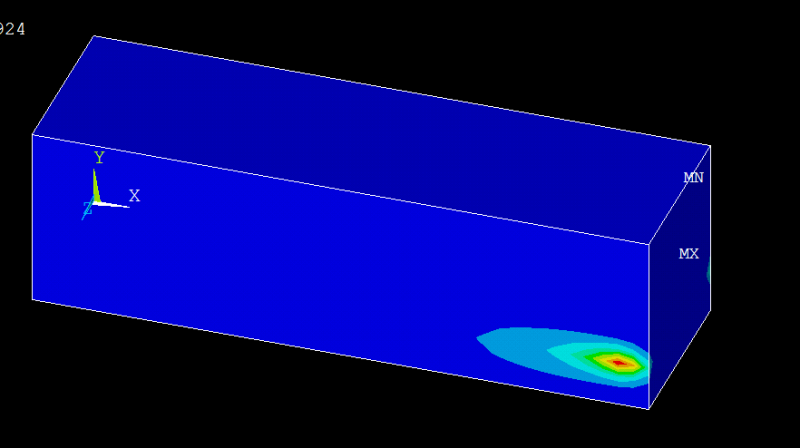

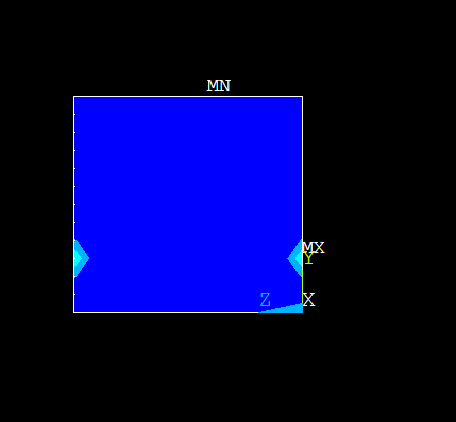

兄弟姐妹们看一下这两幅图，我做的是高斯热源移动，但是为什么会在相对的两个面出现对称的热源呢？我只想要一个面有热源。请问该怎么做呢？ 下面是命令流 finish /clear /filname,weldtem /title,welding tempserature field simluation /unit,si /prep7 et,1,solid70 keyopt,1,2,1 et,2,surf152 r,2 keyopt,2,4,1 keyopt,2,5,0 keyopt,2,8,3 mptemp,1,0,400,600,800,1000,1500 mpdata,kxx,1,1,18.9,28.35,31.08,32.76,31.5,28.2 mpdata,c,1,1,580,756,840,882,756,797 mpdata,hf,1,1,9.66,59.43,84.32,109.2,180.6,359 mpdata,dens,1,1,7800,7550,7550,7550,7550,7550 pi=3.1415926 I=160 u=23 efficient=0.78 r=0.0045 Qm=3*i*u*efficient/(pi*r*2) kk=0.85 Qmax=Qm*kk ly=0.12 lx=0.4 lz=0.12 lsize=0.01 v=0.00185 tm=lx/v tinc=lsize/v max_time=1+tm/tinc max_x=1+lx/lsize max_y=1+ly/lsize /view,1,1,1 block,0,lx,0,ly,0,lz save esize,lsize mshkey,1 vatt,1,1,1 vmesh,all type,2 asel,s,,,2 !asel,u,,,3 amesh,all /pnum,line,off /pnum,defa eplot finish *dim,flux2,table,max_x,max_y,max_time,x,y,time *do,k,1,max_time,1 *do,i,1,max_x,1 flux2(i,0,k)=(i-1)*lsize *enddo *do,j,1,max_y,1 flux2(0,j,k)=(j-1)*lsize *enddo *do,i,1,max_x,1 *do,j,1,max_y,1 xcenter=v*(k-1)*tinc ycenter=0.03 distance=sqrt(((i-1)*lsize-xcenter)**2+((j-1)*lsize-ycenter)**2) *if,distance,le,r,then flux2(i,j,k)=Qmax*exp(-3*kk*distance**2/(r**2)) *else flux2(i,j,k)=0 *endif *enddo *enddo flux2(0,0,k)=(k-1)*tinc *enddo /solu antype,trans tunif,15 kbc,1 timint,on autots,off asel,s,area,,,2 nsla,s,all sf,all,conv,-1 allsel *do,t,1e-6,tm,tinc time,t autots,0 deltim,,,,1 kbc,0 outres,all,all tsres,erase sf,all,hflux,%flux2% solve *enddo finish  1.png  2.png |
