应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 求分析
31/1返回列表
查看: 255  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

445853721

银虫 (小有名气)

[求助] 求分析 已有1人参与

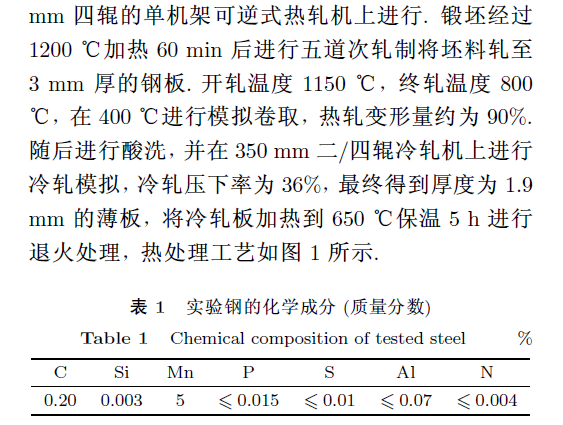

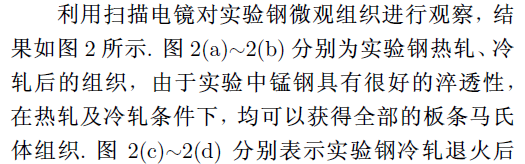

为什么热轧和冷轧后全部是马氏体？

求分析


求分析-1
回复此楼

» 猜你喜欢
1楼 2015-07-25 16:47:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
个人认为，这可能是高锰钢的淬透性极好，在轧制结束后的空冷过程中即可得到淬火组织--低碳钢的板条马氏体。热轧结束冷却至室温时即为板条马氏体组织。这个组织除酸洗氧化皮外并未做任何处理就进行了冷轧，因此冷轧时是板条马氏体发生塑形变形的，当然冷轧时材料显微组织是板条马氏体组织了。当冷轧完毕随后又进行650度退火时，这个温度下马氏体应该会发生了分解，转变为了回火珠光体组织了，并且由于淬火的原因导致的晶粒残余应力会由于退火温度高和时间长而得到基本上的松弛。
赞一下 回复此楼
2楼2015-07-25 17:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

445853721

银虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2015-07-25 17:08:15
个人认为，这可能是高锰钢的淬透性极好，在轧制结束后的空冷过程中即可得到淬火组织--低碳钢的板条马氏体。热轧结束冷却至室温时即为板条马氏体组织。这个组织除酸洗氧化皮外并未做任何处理就进行了冷轧，因此冷轧时 ...

在400度模拟卷取不会发生贝氏体相变吗？
赞一下 回复此楼
3楼2015-07-25 19:28:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 445853721 的主题更新
31/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 316求调剂 +7 梁茜雯 2026-03-19 7/350 2026-03-23 16:21 by lingjue
[考研] 352求调剂 +3 大米饭！ 2026-03-22 3/150 2026-03-22 23:28 by king123！
[考研] 石河子大学（211、双一流）硕博研究生长期招生公告 +3 李子目 2026-03-22 3/150 2026-03-22 21:01 by 怎么释怀
[考研] 08工科 320总分 求调剂 +11 梨花珞晚风 2026-03-17 11/550 2026-03-22 17:42 by luoyongfeng
[考研] 306求调剂 +5 来好运来来来 2026-03-22 5/250 2026-03-22 16:17 by BruceLiu320
[考研] 260求调剂 +3 朱芷琳 2026-03-20 4/200 2026-03-22 15:12 by 朱芷琳
[考研] 初试 317 +7 半拉月丙 2026-03-20 7/350 2026-03-21 22:26 by peike
[考研] 278求调剂 +9 烟火先于春 2026-03-17 9/450 2026-03-21 17:47 by 学员8dgXkO
[考研] 材料 271求调剂 +5 展信悦_ 2026-03-21 5/250 2026-03-21 17:29 by 学员8dgXkO
[考研] 22 350 本科985求调剂，求老登收留 +3 李轶男003 2026-03-20 3/150 2026-03-21 13:28 by 搏击518
[考研] 求调剂 +3 白QF 2026-03-21 3/150 2026-03-21 13:12 by zhukairuo
[考研] 一志愿华南师大 070300（化学）304分求调剂 +3 0703武芊慧雪304 2026-03-18 3/150 2026-03-21 00:48 by JourneyLucky
[考研] 一志愿重庆大学085700资源与环境专硕，总分308求调剂 +3 墨墨漠 2026-03-18 3/150 2026-03-21 00:39 by JourneyLucky
[考研] 材料专硕英一数二306 +7 z1z2z3879 2026-03-18 7/350 2026-03-20 23:48 by JourneyLucky
[考研] 一志愿中海洋材料工程专硕330分求调剂 +8 小材化本科 2026-03-18 8/400 2026-03-20 23:16 by JourneyLucky
[考研] 330求调剂 +4 小材化本科 2026-03-18 4/200 2026-03-20 23:13 by JourneyLucky
[考研] A区线材料学调剂 +5 周周无极 2026-03-20 5/250 2026-03-20 21:33 by laoshidan
[考研] 材料学硕297已过四六级求调剂推荐 +11 adaie 2026-03-19 11/550 2026-03-20 21:30 by laoshidan
[考研] 261求B区调剂，科研经历丰富 +3 牛奶很忙 2026-03-20 4/200 2026-03-20 19:34 by JourneyLucky
[考研] 333求调剂 +3 文思客 2026-03-16 7/350 2026-03-16 18:21 by 文思客
信息提示
关闭
请填处理意见
关闭
