应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 帮忙看看退火后的金相组织
141/2返回列表12下一页
查看: 2331  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cyg376116

银虫 (小有名气)

[求助] 帮忙看看退火后的金相组织 已有4人参与

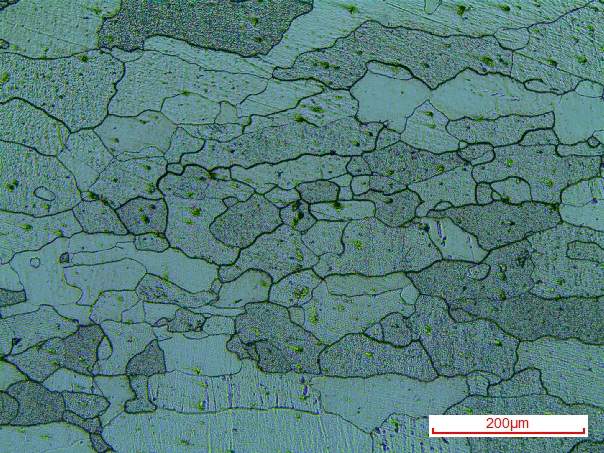

这是轧制后退火的金相组织，有几个问题想请教下：1.个人感觉退火的不够彻底，晶粒形状不够规整，大小晶粒混杂太多，不知道对不对？2.图片中晶界看着比较细、浅的晶粒，第一次腐蚀根本看不到，腐蚀了很长时间才能看到。那些晶粒是怎么回事？3.如果退火时间再长点，那些大的晶粒会不会被小晶粒吞噬掉一部分，整体的晶粒跟均匀细小？

帮忙看看退火后的金相组织
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
其实你很好！
1楼 2015-07-25 14:14:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
1、由于在此之前的变形不均匀，导致之后发生的再结晶也不均匀，形成了晶粒大小不一的问题；2、境界比较细和浅的晶界应力水平低，能量也就低，更耐腐蚀，因此不容易腐蚀出来；3、如果退火时间再长点，所有的晶粒会更接近等轴化。而那些大的晶粒有可能吞噬掉小晶粒而发生异常长大的现象。
赞一下(1人) 回复此楼
2楼2015-07-25 15:38:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mines

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果大晶粒是未再结晶的晶粒，小晶粒会通过长大而消耗掉他们，从而整体上晶粒大小更均匀

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-07-25 15:56:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cyg376116

银虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2015-07-25 15:38:13
1、由于在此之前的变形不均匀，导致之后发生的再结晶也不均匀，形成了晶粒大小不一的问题；2、境界比较细和浅的晶界应力水平低，能量也就低，更耐腐蚀，因此不容易腐蚀出来；3、如果退火时间再长点，所有的晶粒会更 ...

那会不会有楼下说的那种可能？我看到有文献说小晶粒的角度＜120°会被大的吞噬掉，＞120°会长大消耗大晶粒，不知道对不对？我觉得图中的大晶粒还有一定的方向性，应该是再结晶没完全进行。我再退火下试试看。
赞一下 回复此楼
其实你很好！
4楼2015-07-25 16:11:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cyg376116

银虫 (小有名气)
引用回帖:
3楼: Originally posted by mines at 2015-07-25 15:56:07
如果大晶粒是未再结晶的晶粒，小晶粒会通过长大而消耗掉他们，从而整体上晶粒大小更均匀

嗯，图中大的晶粒还是有一定的方向性的，怀疑再结晶不彻底，我再退火试试，多谢交流！
赞一下 回复此楼
其实你很好！
5楼2015-07-25 16:12:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
4楼: Originally posted by cyg376116 at 2015-07-25 16:11:20
那会不会有楼下说的那种可能？我看到有文献说小晶粒的角度＜120°会被大的吞噬掉，＞120°会长大消耗大晶粒，不知道对不对？我觉得图中的大晶粒还有一定的方向性，应该是再结晶没完全进行。我再退火下试试看。...

记得把结果及时通报给大家，让大家和你一起长进。呵呵。
赞一下 回复此楼
6楼2015-07-25 16:20:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

june200823

新虫 (初入文坛)
应该是退火不彻底吧，不是温度偏低就是时间太短，再结晶没有完全进行，你看到的晶界太乱没有规律，可能就是因为再结晶没有完全进行，再进行退火的话再结晶完成的话，晶粒会比较均匀，大小视你保温时间而定。至于比较浅的晶粒，应该是位向导致颜色不一样。
赞一下 回复此楼
7楼2015-07-28 16:58:43
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)

【答案】应助回帖

感觉你这料不是退火料，冷却速度快了吧？

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-07-29 10:29:15
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cyg376116

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 上官广晗 at 2015-07-29 10:29:15
感觉你这料不是退火料，冷却速度快了吧？

是退火了，热轧之后退的火。
赞一下 回复此楼
其实你很好！
9楼2015-07-29 11:35:35
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by cyg376116 at 2015-07-29 11:35:35
是退火了，热轧之后退的火。...

退火料金相组织不这样，你这应该是淬火的料。

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2015-07-30 22:45:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 cyg376116 的主题更新
141/2返回列表12下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿华中农业071010，总分320求调剂 +5 困困困困坤坤 2026-03-20 6/300 2026-03-22 17:41 by hxsm
[考研] 275求调剂 +6 shansx 2026-03-22 8/400 2026-03-22 15:27 by barlinike
[考研] 305分求调剂（食品工程） +4 Sxy112 2026-03-21 6/300 2026-03-22 15:26 by 无懈可击111
[考研] 269专硕求调剂 +6 金恩贝 2026-03-21 6/300 2026-03-22 14:31 by ColorlessPI
[考研] 085600材料与化工306 +4 z1z2z3879 2026-03-21 4/200 2026-03-21 23:44 by ms629
[考研] 311求调剂 +3 勇敢的小吴 2026-03-20 3/150 2026-03-21 17:40 by ColorlessPI
[考研] 材料 271求调剂 +5 展信悦_ 2026-03-21 5/250 2026-03-21 17:29 by 学员8dgXkO
[考研] 求调剂 +3 .m.. 2026-03-21 4/200 2026-03-21 16:25 by barlinike
[考研] 0805材料320求调剂 +3 深海物语 2026-03-20 3/150 2026-03-21 15:46 by 无际的草原
[考研] 085601调剂 358分 +3 zzzzggh 2026-03-20 4/200 2026-03-21 10:21 by luoyongfeng
[考研] 299求调剂 +6 △小透明* 2026-03-17 6/300 2026-03-21 02:42 by JourneyLucky
[考研] 085700资源与环境308求调剂 +12 墨墨漠 2026-03-18 13/650 2026-03-21 01:42 by JourneyLucky
[考研] 304求调剂 +6 曼殊2266 2026-03-18 6/300 2026-03-21 00:32 by JourneyLucky
[考研] A区线材料学调剂 +5 周周无极 2026-03-20 5/250 2026-03-20 21:33 by laoshidan
[考研] 295材料求调剂，一志愿武汉理工085601专硕 +5 Charlieyq 2026-03-19 5/250 2026-03-20 20:35 by JourneyLucky
[考研] 298-一志愿中国农业大学-求调剂 +9 手机用户 2026-03-17 9/450 2026-03-20 14:24 by 无懈可击111
[考研] 085410人工智能专硕317求调剂（0854都可以） +4 xbxudjdn 2026-03-18 4/200 2026-03-20 09:07 by 不168
[考研] 081700化工学硕调剂 +3 【1】 2026-03-16 3/150 2026-03-19 23:40 by edmund7
[考研] 本科郑州大学物理学院，一志愿华科070200学硕，346求调剂 +4 我不是一根葱 2026-03-18 4/200 2026-03-19 09:11 by 浮云166
[考研] 材料工程专硕调剂 +5 204818@lcx 2026-03-17 6/300 2026-03-18 22:55 by 204818@lcx
信息提示
关闭
请填处理意见
关闭
