应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料化学 » 关于BET表征
71/1返回列表
查看: 1084  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yanzhongdan

新虫 (小有名气)

[交流] 关于BET表征 已有3人参与

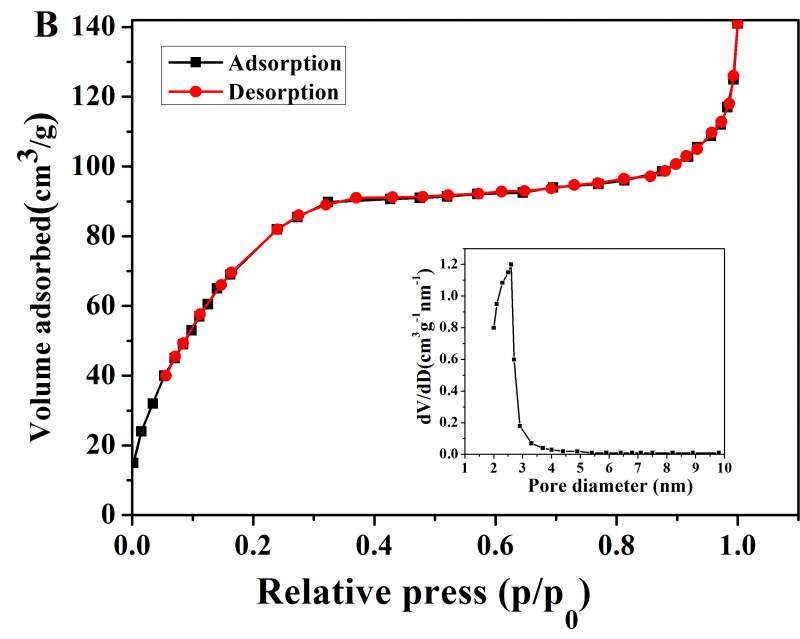

麻烦各位帮忙看看这个BET图片有没有问题啊，不闭合是什么情况，谢谢了。

关于BET表征
回复此楼

» 猜你喜欢
1楼 2015-07-24 21:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanzhongdan

新虫 (小有名气)
怎么没有人啊不懂啊
赞一下 回复此楼
2楼2015-07-25 15:23:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

果果果莹莹莹

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个等温线有点像非孔或宏孔材料，可是你的孔径分布是介孔

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-07-25 18:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

truemoon

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
脱附不完全这个是可能的，奇怪的是你的曲线显示你没有孔，但是孔分布却表明是介孔，是不是哪里搞错了？再好好检查下
赞一下 回复此楼
一条懒虫子
4楼2015-07-27 11:31:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanzhongdan

新虫 (小有名气)
引用回帖:
4楼: Originally posted by truemoon at 2015-07-27 11:31:31
脱附不完全这个是可能的，奇怪的是你的曲线显示你没有孔，但是孔分布却表明是介孔，是不是哪里搞错了？再好好检查下

好的，谢谢哈
回复此楼
5楼2015-07-27 16:13:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanzhongdan

新虫 (小有名气)
引用回帖:
4楼: Originally posted by truemoon at 2015-07-27 11:31:31
脱附不完全这个是可能的，奇怪的是你的曲线显示你没有孔，但是孔分布却表明是介孔，是不是哪里搞错了？再好好检查下

好的，谢谢哈
回复此楼
6楼2015-07-27 16:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daliwa7

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你指的“不闭合”是啥？脱附支和吸附支不是重合到一块儿了吗？
等温吸附线来看，不是微孔，因为低压段没有出现陡升。像分子筛、活性炭之类的材料，在低压段（比如p/p0 < 0.1）纵坐标吸附量可以都升到几百个mL/g。等温吸附线看也不是介孔，因为介孔有特征回滞环。
所以该材料是大孔或者无孔。N2吸附方法对于这么大（可以视为> 50 nm）的孔测不准，所以大孔无孔对于N2吸附方法是一样的。
再说你的孔径分布结果。你的结果是用脱附支算的么？你要不试试用吸附支算一下，看一下2 nm处吸附支结果是否有孔。如果没有，就是假孔。这种假孔是由于p/p0 ~ 0.3附近脱附支迅速下降造成的，是微孔填充与毛细填充两种填充机制切换的交界处。如果有，那也许说明介孔孔容太小了，导致回滞环特征不明显。
孔径分布结果可以拓展到50 nm左右。大多数纳米材料在十多个纳米处会有宽分布孔，是堆积孔。
赞一下 回复此楼
7楼2015-07-28 23:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yanzhongdan 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
