[求助] 透射电镜分析 已有7人参与

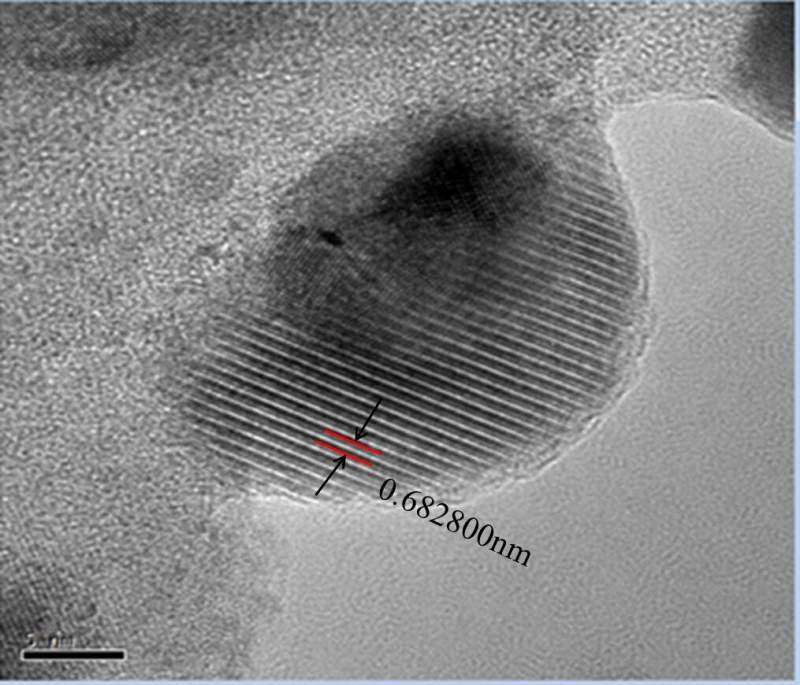

大家好，我做的两种没有固溶度的金属材料，就是这两种金属不可能形成固溶体的、原子扩散这种的都不大可能，但是这种复合材料我做成之后，就去做了透射电镜，发现有畸变的晶格，晶面间距变得非常宽，是原来那两种金属的几倍，同时还有非晶的形成，我的实验工艺没有非常大的冷却速率。透射图片如下图。有谁对这方面比较了解的，帮我指点一下。到底这两种金属的结构发生了什么变化，这个机理对我来说压力非常大

透射电镜分析
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
Iamabiggirl
1楼 2015-07-23 23:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jerryboy

木虫 (小有名气)

【答案】应助回帖

你说了这么多却抓不住重点，难怪没人理你。你告诉我，这两种金属各自是什么，然后才能具体分析。不要说面心体心等无关痛痒的信息。说清楚是铜，是铁(面心铁还是体心铁)，还是铝。等等。这个信息才有用。
赞一下(3人) 回复此楼
畅游纳米世界，其乐无穷。
12楼2015-07-27 10:36:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmus

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是莫尔条纹，由晶粒叠加形成的

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
6楼2015-07-24 12:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lezhou

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
感觉这测量的是两倍晶面间距了？
没有任何固溶度是如何粘合的？
赞一下 回复此楼
2楼2015-07-24 09:35:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

转折

金虫 (小有名气)
引用回帖:
2楼: Originally posted by lezhou at 2015-07-24 09:35:23
感觉这测量的是两倍晶面间距了？
没有任何固溶度是如何粘合的？

我要是知道为什么，就不发帖子问大家了。我就是想弄清楚机理
赞一下 回复此楼
Iamabiggirl
3楼2015-07-24 10:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
可以区域做个FFT看看，不过确实感觉这张图拍的分辨率不是太好
赞一下 回复此楼
4楼2015-07-24 11:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zscwr

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
打个能谱和衍射，有条件的话做面扫或HAADF，能确定物相最好，不能也要初步表征一下，再分析形成原因，光有这个高分辨说明不了什么问题的
赞一下 回复此楼
5楼2015-07-24 12:22:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songl_0216

铜虫 (小有名气)
晶面间距也要看哪个晶面，随便量量就说晶面间距扩大了？晶格畸变了？？？

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2015-07-24 13:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笃志笃行

木虫 (正式写手)

无法定义中。

【答案】应助回帖

感谢参与，应助指数 +1
你这个不是晶格条纹相，属莫尔条纹。图片左下角那个部分是晶格条纹相，难怪你说距离变大了。。。。
赞一下 回复此楼
再烦：也别忘记微笑。
8楼2015-07-25 09:54:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jerryboy

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
楼主请参考以下建议：
1. 应当给出两种金属分别是什么，这才能做定量分析；
2.高分辨照片提供了晶格条纹的间距和取向信息，但测量所得的晶面间距，是属于哪个金属的，不能单靠一组条纹确定；
3.是否有畸变，分析的前提是已经明确确认属于哪个物相才能作对比。况且，即使确定了物相，对比晶格参数也还靠考虑制备条件、热处理或者热加工条件等对晶格常数的影响。
4.图中对应0.628nm的条纹并非莫尔条纹，因为FFT显示只有一个物相的结构信息，不过是一维晶格像罢了。
5.建议再放上一两张高分辨像，同时提供两种金属的结构和晶胞参数，以便他人具体分析。
赞一下 回复此楼
畅游纳米世界，其乐无穷。
9楼2015-07-25 20:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

why77s

新虫 (正式写手)
1 我也觉着你给出金属名称比较好，没有固溶度就是类似钨铜的假合金吗，
2还有你的非晶程度，跟这种组织的出现是否偶然，我看左下角还有间距是你所标部分间距一般的样子，最好多放两张照片
3确定没有别的元素或者操作跟工艺过程杂质引进

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2015-07-25 21:02:07
