关于坎贝尔图，我真的不知道自己到底错在哪里
|
|

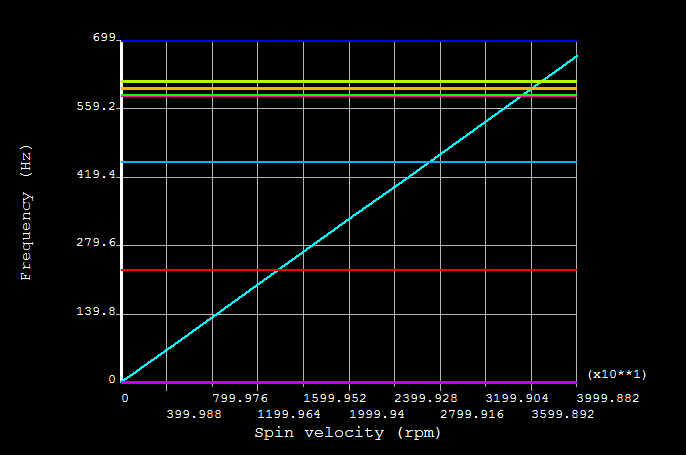

有两个问题 1：我的坎贝尔图为什么区分不开正反进动，也就是正反进动的临界线是重合的，不知道为什么，见下图 2：为什么高阶的临界转速相邻阶之间怎么越来越小呢。看下图，前三阶之间转速相差的应该算是正常，怎么越高阶临界转速相差越小呢 3：求大神指教。  B4~%(5T0_1VKL9@`W2NZIRX.png |
回复此楼» 猜你喜欢
26申博-增材制造方向
已经有2人回复
-
0858专硕.339分求调剂
已经有0人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有181人回复
-
【双一流院校新能源、环境材料，材料加工与模拟招收大量调剂】
已经有8人回复
-
一志愿齐工大 085501机械工程 304分求调剂
已经有2人回复
-
085501机械工程304分求调剂，一志愿齐工大
已经有15人回复
-
304分085501机械工程 一志愿齐工大
已经有12人回复
-
求调剂304分085501机械工程 一志愿齐工大
已经有15人回复
-
西北工业大学机电学院 复合材料加工制造方向招聘博士后
已经有12人回复
-
大连海事大学轮机工程学院尚有少量调剂名额，如有兴趣的同学可以联系。
已经有27人回复
-
湖北汽车工业大学，来啦！汽车材料学院2026年招收调剂研究生计划
已经有0人回复
2楼2015-07-23 18:25:34
3楼2015-07-24 11:18:54
|
开关也打开了啊，现在我认为是约束的问题吧，系统不稳定，但是我感觉应该没有问题啊，能不能帮我看下程序，多谢了 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : suntaifenxi2.jnt
2015-07-25 16:47:36, 2.92 K
4楼2015-07-25 16:48:38
|
还是直接贴出来程序吧，下载好像要分，算了，希望大家能帮帮忙，帮我分析一下问题。下面是程序 /FILNAME,Critical Speed,0 /PREP7 *SET,D1 , 0.1 *SET,D2 , 0.2 *SET,D3 , 0.4 *SET,D4 , 0.2 *SET,D5 , 0.1 *SET,L1 , 0.3 *SET,L2 , 0.5 *SET,L3 , 0.1 *SET,L4 , 0.5 *SET,L5 , 0.3 *SET,M,50 *SET,JP,4 *SET,KY1,1.764E9 *SET,KY2,1.764E9 *SET,KZ1,1.764E9 *SET,KZ2,1.764E9 *SET,KX1,1.764E9 *SET,KX2,1.764E9 ET,1,MASS21 ET,2,BEAM188 ET,4,COMBI214 KEYOPT,4,2,0 R,1,M,M,M,JP,JP, , R,4,KX1,KY1, , ,600 ,600 , R,5,KX2,KY2, , ,600 ,600, MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,2.1E11 MPDATA,PRXY,1,,0.3 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,7800 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DAMP,1,,2E-5 SECTYPE, 1, BEAM, CSOLID, , 0 SECOFFSET, CENT SECDATA,D1/2,25,10,0,0,0,0,0,0,0,0,0 SECTYPE, 2, BEAM, CSOLID, , 0 SECOFFSET, CENT SECDATA,D2/2,25,10,0,0,0,0,0,0,0,0,0 SECTYPE, 3, BEAM, CSOLID, , 0 SECOFFSET, CENT SECDATA,D3/2,25,10,0,0,0,0,0,0,0,0,0 SECTYPE, 4, BEAM, CSOLID, , 0 SECOFFSET, CENT SECDATA,D4/2,25,10,0,0,0,0,0,0,0,0,0 SECTYPE, 5, BEAM, CSOLID, , 0 SECOFFSET, CENT SECDATA,D5/2,25,10,0,0,0,0,0,0,0,0,0 K,1,0,0,0 K,2,L1,0,0 K,3,L1+L2,0,0 K,4,L1+L2+L3,0,0 K,5,L1+L2+L3+L4,0,0 K,6,L1+L2+L3+L4+L5,0,0 L,1,2 L,2,3 L,3,4 L,4,5 L,5,6 ESIZE,0.02,0, TYPE, 2 MAT, 1 REAL, 1 ESYS, 0 SECNUM, 1 LMESH, 1 SECNUM, 2 LMESH, 2 SECNUM, 3 LMESH, 3 SECNUM, 4 LMESH, 4 SECNUM, 5 LMESH, 5 N,503,0.7,0,,,,, N,504,1,0,,,,, TYPE, 4 MAT, 1 REAL, 4 ESYS, 0 SECNUM, 5 TSHAP,LINE FLST,2,2,1 FITEM,2,504 FITEM,2,42 E,P51X TYPE, 4 MAT, 1 REAL, 5 ESYS, 0 SECNUM, 5 TSHAP,LINE FLST,2,2,1 FITEM,2,503 FITEM,2,17 E,P51X TYPE, 1 MAT, 1 REAL, 1 ESYS, 0 SECNUM, 5 TSHAP,LINE E, 44 FINISH /SOL ANTYPE,2 MODOPT,QRDAMP,20,,,ON MXPAND,20, , ,0 FLST,2,88,1,ORDE,4 FITEM,2,1 FITEM,2,-86 FITEM,2,503 FITEM,2,-504 /GO D,P51X, , , , , ,UZ,ROTZ, , , , FLST,2,2,1,ORDE,2 FITEM,2,503 FITEM,2,-504 /GO D,P51X, , , , , ,ALL, , , , , CORIOLIS,1, , ,1,0 !施加转速开始求解 omega,0 solve omega,1000*2*3.1415/60 solve omega,5000*2*3.1415/60 solve omega,10000*2*3.1415/60 solve omega,20000*2*3.1415/60 solve omega,30000*2*3.1415/60 solve omega,40000*2*3.1415/60 solve omega,50000*2*3.1415/60 solve omega,60000*2*3.1415/60 solve omega,70000*2*3.1415/60 solve omega,80000*2*3.1415/60 solve FINISH /POST1 PRCAMP,,1,RPM !画坎贝尔图 PLCAMP,,1,RPM !提取临界转速 *GET,CRIC1,CAMP,1,VCRI,,, *GET,CRIC2,CAMP,2,VCRI,,, *GET,CRIC3,CAMP,3,VCRI,,, *GET,CRIC4,CAMP,4,VCRI,,, *GET,CRIC5,CAMP,5,VCRI,,, |
