小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 求高温合金断口分析
81/1返回列表
查看: 2147  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ym66777

金虫 (正式写手)

[求助] 求高温合金断口分析 已有2人参与

这是一个固溶强化加长期时效后高温合金的断口图片，4张，放大倍数不同。
合金中晶内和晶界上有一些碳化物。
室温拉伸的断口。

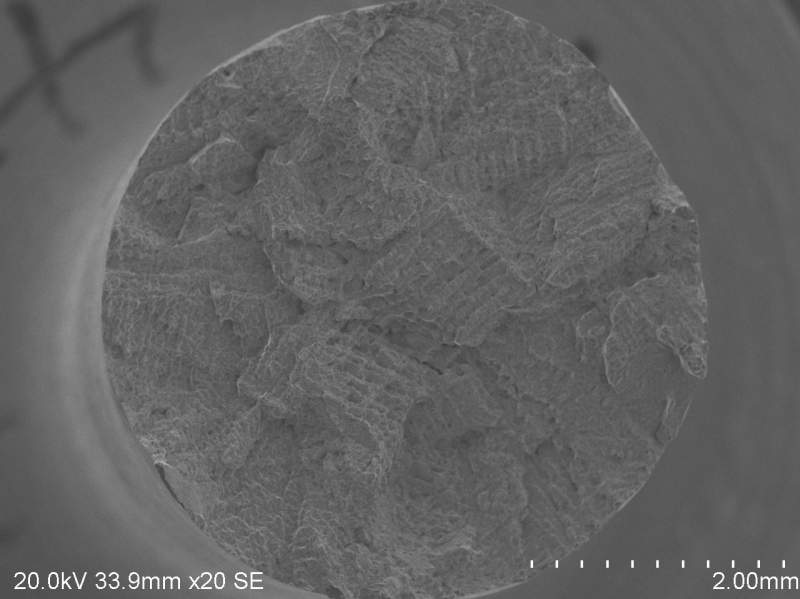

图1，宏观观察，试样没有发生明显的塑性变形，断口形貌是穿晶断裂，表现为脆性断裂。

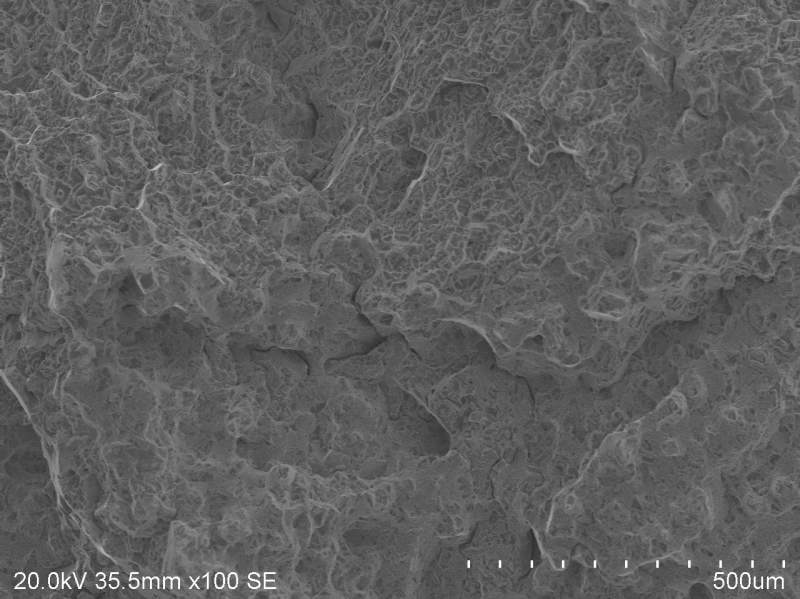

图2，断口由解理小平面和撕裂棱组成，中心带有微孔。

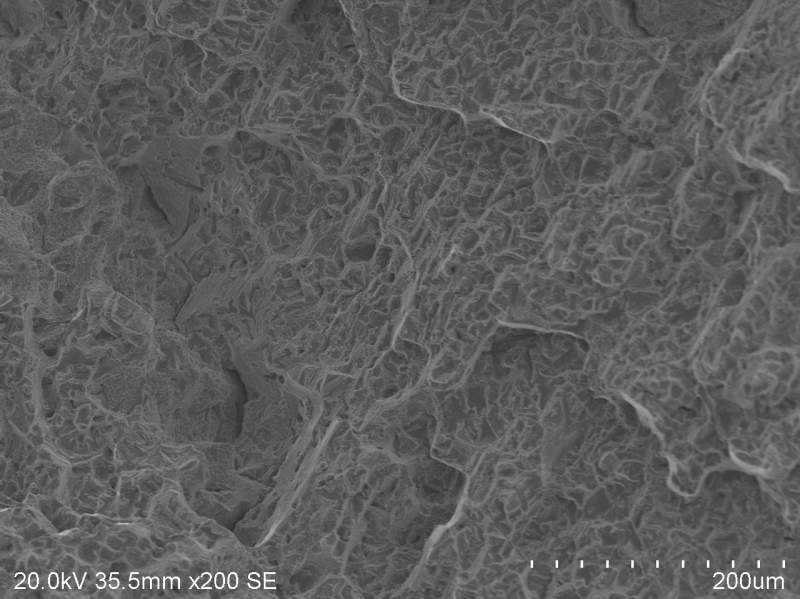

同3中，还有大量细小韧窝，表现出混合型断口形貌
而4中，解理平面尺寸较大，表面平滑，表现出明显的解理断裂形貌。
以上是我个人观点，不知道对不对。大家给点建议吧！

求高温合金断口分析


求高温合金断口分析-1


求高温合金断口分析-2


求高温合金断口分析-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-23 14:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓荦纡余

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
图1，枝晶形貌特征挺明显的；图2，有解理小平面这个的特征，但是貌似不是最主要的；根据图二图三，看起来韧窝的特征还是比较明显的。图4中断口的特征，看起来更像是由于铸造缺陷所引起的。不知道能说一下，你做合金的牌号？
赞一下 回复此楼
Don'tjudgeeachdaybytheharvestyoureap,butbytheseedsyouplant.
2楼2015-07-23 15:13:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ym66777

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 卓荦纡余 at 2015-07-23 15:13:00
图1，枝晶形貌特征挺明显的；图2，有解理小平面这个的特征，但是貌似不是最主要的；根据图二图三，看起来韧窝的特征还是比较明显的。图4中断口的特征，看起来更像是由于铸造缺陷所引起的。不知道能说一下，你做合金 ...

解理小平面与韧窝怎么区分呢？有的文献里图片和我挺像的，就说这是小平面。为什么会出现枝晶形貌特征呢，这是脆性断裂的特征吧？图4中那些形貌不是解理平面吗，是韧窝呗？  牌号不方便说，不好意思
赞一下 回复此楼
3楼2015-07-23 15:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓荦纡余

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by ym66777 at 2015-07-23 15:30:42
解理小平面与韧窝怎么区分呢？有的文献里图片和我挺像的，就说这是小平面。为什么会出现枝晶形貌特征呢，这是脆性断裂的特征吧？图4中那些形貌不是解理平面吗，是韧窝呗？  牌号不方便说，不好意思...

你的材料是单晶的吗？解理小平面一般都是平直的；断口上出现枝晶形貌的原因，我觉得可能是固溶的温度不够高，或者固溶的时间不足的原因。
赞一下 回复此楼
Don'tjudgeeachdaybytheharvestyoureap,butbytheseedsyouplant.
4楼2015-07-23 16:14:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
我个人感觉第三张图片中虽然同属脆性断裂，但不像是解理断裂，而像是晶间断裂。第四张中还存在典型的河流花样和台阶形貌，确实是解理断裂。
赞一下 回复此楼
5楼2015-07-23 16:44:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ym66777

金虫 (正式写手)
引用回帖:
5楼: Originally posted by peterflyer at 2015-07-23 16:44:02
我个人感觉第三张图片中虽然同属脆性断裂，但不像是解理断裂，而像是晶间断裂。第四张中还存在典型的河流花样和台阶形貌，确实是解理断裂。

我认为都是解理断裂呢，图3中的小平面很小，而图4中小平面尺寸大一些。   现在我不能这个到底是不是解理小平面呢
赞一下 回复此楼
6楼2015-07-23 18:21:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ym66777

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 卓荦纡余 at 2015-07-23 16:14:40
你的材料是单晶的吗？解理小平面一般都是平直的；断口上出现枝晶形貌的原因，我觉得可能是固溶的温度不够高，或者固溶的时间不足的原因。...

不是单晶，多晶且晶粒尺寸较大。你这个不是解理小平面吗
赞一下 回复此楼
7楼2015-07-23 18:22:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓荦纡余

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ym66777: 金币+10, ★★★很有帮助 2015-07-24 10:07:29
引用回帖:
7楼: Originally posted by ym66777 at 2015-07-23 18:22:08
不是单晶，多晶且晶粒尺寸较大。你这个不是解理小平面吗...

文献中的解理面，你可以对比一下你的。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : QQ截图20150723183537.jpg
    • 2015-07-23 18:35:20, 152.74 K
Don'tjudgeeachdaybytheharvestyoureap,butbytheseedsyouplant.
8楼2015-07-23 18:36:02
