[求助] 利用comsol仿真无限长直导线产生的磁场分布具体步骤 已有2人参与

本人是comsol新手，请问各路高手：
有没有人有利用comsol来仿真最基础的无限长直导线产生的静磁场分布的具体步骤？
回复此楼

» 猜你喜欢
1楼 2015-07-22 23:23:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzzcz

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
lightlmh: 金币+2, 谢谢说了那么多，但是不够具体啊 2015-07-25 09:43:54
lightlmh: 金币+2, 谢谢说了那么多，但是不够具体啊 2015-07-25 09:43:55
建议先参照APP案例库中相关条件设置进行入门学习，这里简单的说一下过程：
1.建模：可以一开始就采用二维轴对称场，由于计算量不大，也可采用三维场来做，选择电磁模块；
接下来进行几何建模，画出导线形状，注意要加一个远域来局限求解域；
2.添加材料
3.加激励
以上2点按照流程来即可，都没什么要特别注意的，
4.网格剖分：一般按照默认物理场控制的精细度即可。
5.计算
6.后处理。。。
赞一下(2人) 回复此楼
2楼2015-07-24 14:38:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★
lightlmh: 金币+1, ★★★★★最佳答案, 金币已不多，辛苦亲自操作一遍了。完全明白了 2015-08-08 20:32:54

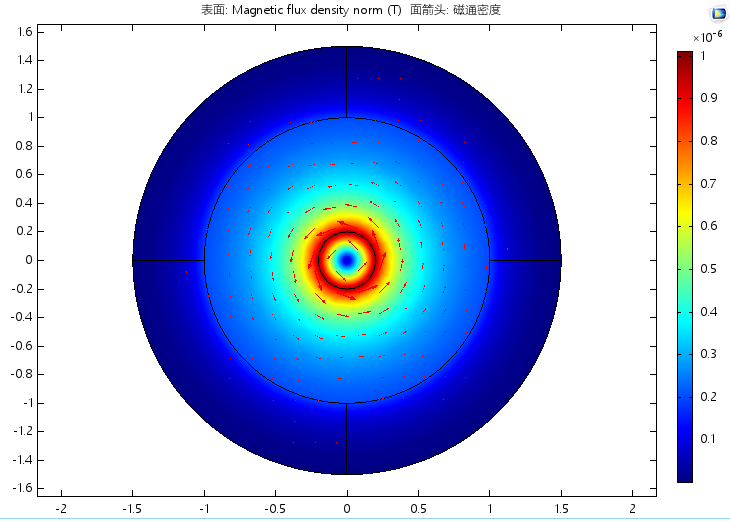

我做了一个简单的模型，供参考
利用comsol仿真无限长直导线产生的磁场分布具体步骤
赞一下(8人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : wire.mph
    • 2015-08-08 13:00:00, 772.67 K
微信公众号acoustic-world
3楼2015-08-08 13:00:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laye1113

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by g57410000 at 2015-08-08 13:00:30
我做了一个简单的模型，供参考


谢谢，很好！
回复此楼
4楼2018-05-25 11:05:30
