[交流] 配电箱接线是否正确？存在哪些问题？ 已有1人参与

我是菜鸟。
家庭住户配电箱内的接线情况如图所示，请帮助看看配电箱内电线的接法是否有错误。
现在的问题是，几个用电单元（空调、插座等）中，总有一个单元一旦接电器（比如空调、电视等）即使不开电器开关就会跳闸（漏电保护开关跳闸），经如果把零排1上的一个零线与零排2上的一个零线对调，那么原来跳闸的用电单元（房间）就不跳闸了，但是会有另一个用电单元只要一插电器插头就会跳闸。这究竟是什么问题？是家中有插座里面的线接错了，还是配电箱里的接线有问题？
请大侠们指点指点。谢谢！

配电箱接线是否正确？存在哪些问题？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-22 18:36:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

普善至尊

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
配电箱安装错误！
配电箱接线是否正确？存在哪些问题？-1
赞一下(1人) 回复此楼
我是管理世事的总无常，早把人家的生死置之度外。
2楼2015-07-24 06:41:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

普善至尊

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

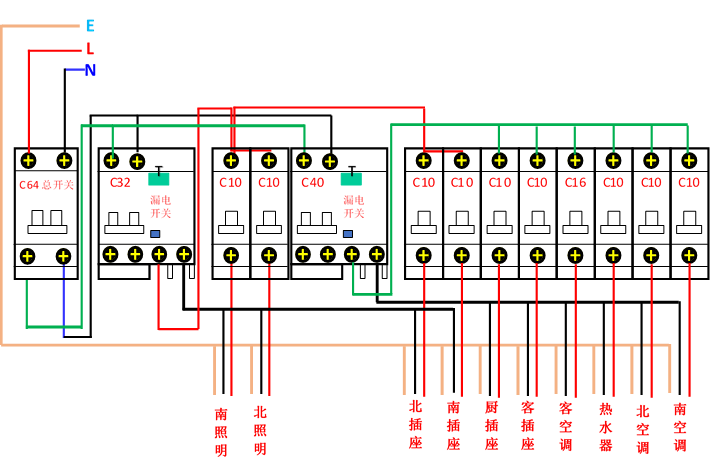

估计这时候早搞好了。这图，我用word整了2个小时。原图的“T”在绿色方块的正中间，复制再粘贴，就变了。解决问题的主要关键，是思路清晰，方法得体，尽量不用过多的文字说明，除非不得已。
漏电开关的负载，不能混杂进电源的端子，混连会跳开，造成断电故障。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

weiac
我是管理世事的总无常，早把人家的生死置之度外。
3楼2015-07-24 08:42:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiac

木虫 (著名写手)
引用回帖:
2楼: Originally posted by 普善至尊 at 2015-07-24 06:41:52
配电箱安装错误！


非常感谢！
您画的图接线非常清晰准确、科学合理，胜过高级专业电气设计师。
赞一下 回复此楼
4楼2015-07-24 12:03:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiac

木虫 (著名写手)
送红花一朵
引用回帖:
3楼: Originally posted by 普善至尊 at 2015-07-24 08:42:25
估计这时候早搞好了。这图，我用word整了2个小时。原图的“T”在绿色方块的正中间，复制再粘贴，就变了。解决问题的主要关键，是思路清晰，方法得体，尽量不用过多的文字说明，除非不得已。
漏电开关的负载 ...

感谢您帮助我解决了配电箱接线问题。
并且您花费了大量的时间画出了规范清晰的图，配电安排非常科学合理，让人一目了然！
赞一下 回复此楼
