| 查看: 2149 | 回复: 2 | ||
bitshuizhizi银虫 (小有名气)
|
[求助]
fluent环形腔体仿真问题 已有1人参与
|
|

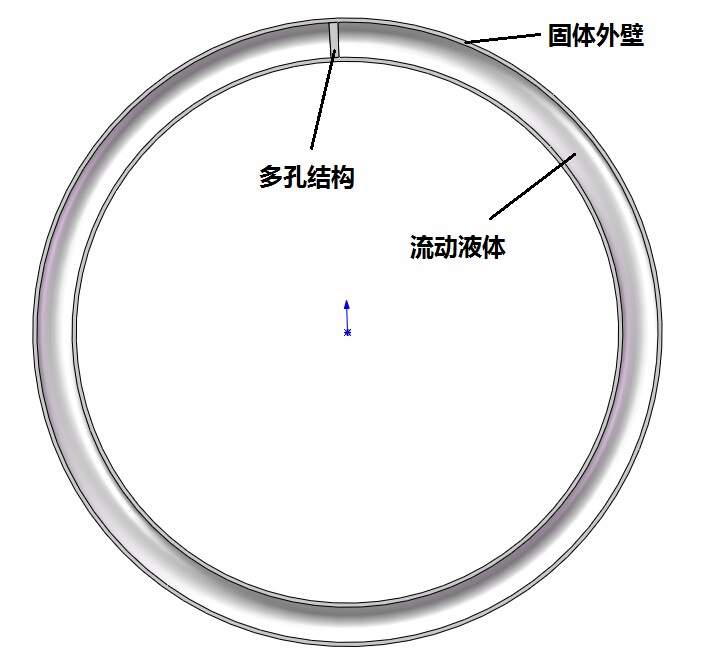

楼主没怎么接触过流体的理论，也是第一次用fluent，但是课题需要，要做一下仿真。自己调了很久的问题，还是不知道哪里错了，希望各位高手帮帮忙，非常感谢！ 问题描述： 研究对象是一个环形腔体，其侧剖图如图，外侧是封闭的固体外壁，空腔中充满自由流动的液体，在空腔内部的一处有一个多孔结构的薄片，薄片与固体外壁是固联的。现在需要仿真计算固体部分在围绕其圆心的旋转轴旋转时（旋转方式可以有匀速转动和角速度呈正弦变化的来回振动），液体在薄片的左右两个壁上产生的压力差。 仿真环境： Ansys-Fluent14.0 以下两种思路是否有问题： 1、划分固体域、流体域、多孔隙域，并利用profile在mesh motion里设定固体域和多孔隙域的运动方式。 边界条件中： （1）设定多孔隙域和流体域接触的两个面均为interior。 （2）流体域的外表面是wall，指定其为moving wall并与固体域和多孔隙域的运动方式一样。（可是moving wall的运动方式好像无法像mesh motion里那样利用profile设定） 2、只划分流体域和多孔隙域。利用profile在mesh motion设定多孔隙域的运动方式 边界条件： （1）设定多孔隙域和流体域接触的两个面均为interior。 （2）流体域的外表面是wall，指定其为moving wall并与固体域和多孔隙域的运动方式一样。 附：在实物实验中，当整个环腔匀速转动时，液体在薄片两端产生的压力差为0，但是仿真实验中是有一个压力差，并且该压力差与环腔的转速成正比，所以仿真里应该是哪里错了，求高手指导。  环形腔体结构.jpg |
