[交流] Abaqus模拟GTN模型用位移载荷单向拉伸计算问题 已有8人参与

小弟要做细管材单向拉伸的GTN模型参数拟合，直径2mm，壁厚0.3mm，Abaqus6.14用轴对称模型cax4r，位移加载12mm，加载幅值曲线为线性增加到1，分析步采用dynamic explicit，分析步时间0.01s，分析步其它设置都是默认值，但是无法完成计算，到0.0083s左右的时候就报错。经过不断尝试发现，如延长分析步时间则计算时间很长，如缩短则较快，但不同的分析步时间对载荷位移曲线影响较大，我还尝试了用多个分析步的办法，如两个分析步，每个分析时间为0.005s，以保证总时间不变，计算后的曲线又有较大变化，请问究竟应该怎样设置分析步啊？还有怎么才能不报错啊？谢谢！
Abaqus模拟GTN模型用位移载荷单向拉伸计算问题

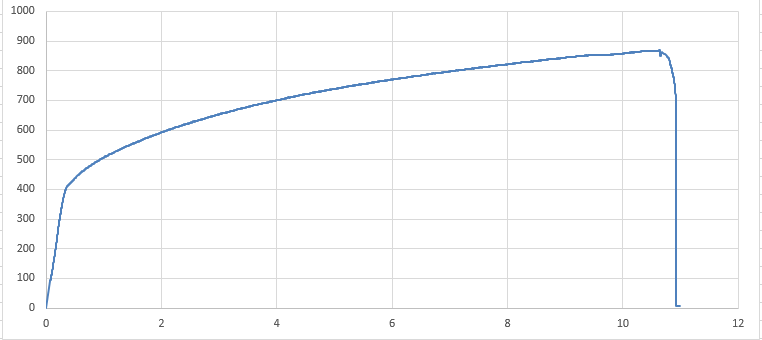

实验的载荷位移曲线
Abaqus模拟GTN模型用位移载荷单向拉伸计算问题-1

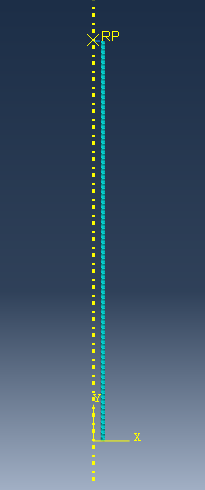

模型
Abaqus模拟GTN模型用位移载荷单向拉伸计算问题-2

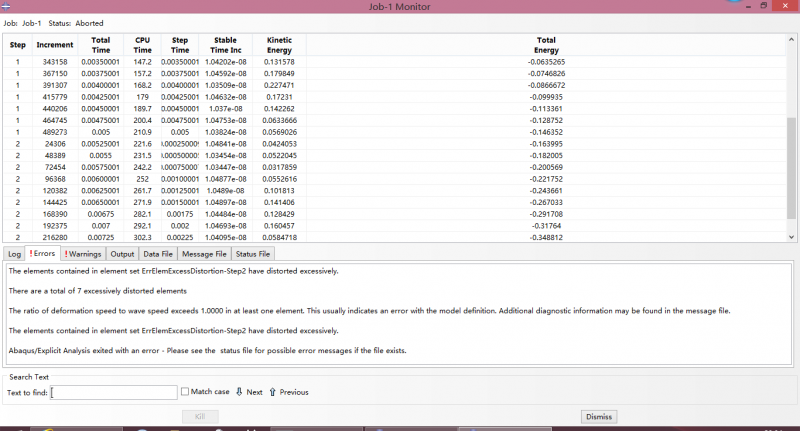

单个分析步计算后的监视器结果
Abaqus模拟GTN模型用位移载荷单向拉伸计算问题-3

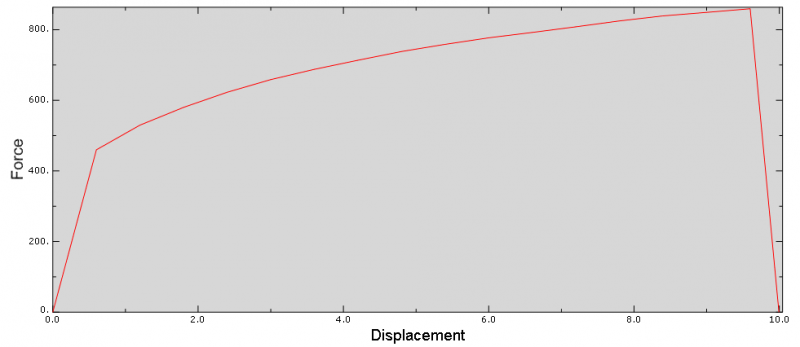

单个分析步计算后的载荷位移曲线
Abaqus模拟GTN模型用位移载荷单向拉伸计算问题-4

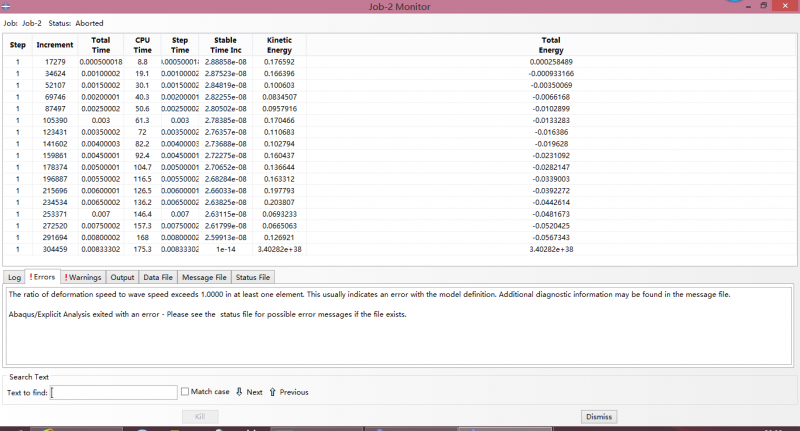

两个分析步计算后的监视器结果
Abaqus模拟GTN模型用位移载荷单向拉伸计算问题-5

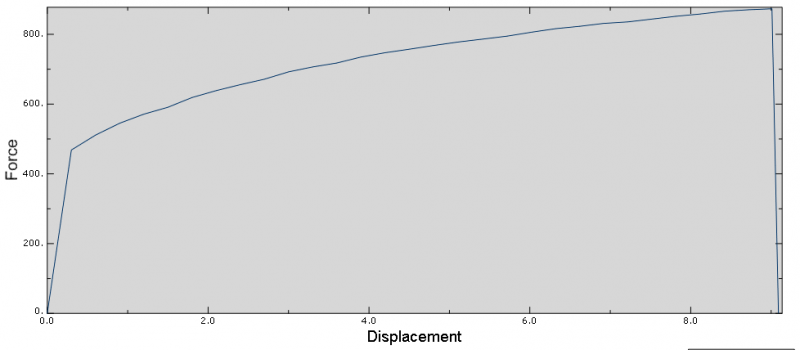

两个分析步计算后的载荷位移曲线
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : GTN.cae
    • 2015-07-20 23:40:50, 16.34 M
  • 附件 2 : GTN.jnl
    • 2015-07-20 23:41:06, 3.04 M
  • 附件 3 : Job-1.odb
    • 2015-07-20 23:42:38, 7.95 M
  • 附件 4 : Job-2.odb
    • 2015-07-20 23:43:07, 4.53 M

» 收录本帖的淘帖专辑推荐

Anbaqus-GTN

» 本帖已获得的红花（最新10朵）

zfq126183 蓝波小能手

» 猜你喜欢
1楼 2015-07-21 00:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我想不出来

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，这个仿真做出来了吗？
赞一下 回复此楼
2楼2016-06-21 21:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活学

木虫 (小有名气)

金虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
在amplitude模块设置了吗，结果已经做出来了吧
赞一下 回复此楼
3楼2016-09-25 11:46:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王涛-学

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，能否交流一下GTN做单轴拉伸模拟的工作！！！
赞一下(1人) 回复此楼
4楼2017-03-24 13:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

412236287

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 王涛-学 at 2017-03-24 13:53:14
楼主，能否交流一下GTN做单轴拉伸模拟的工作！！！

在做gtn拉伸，交流一下？
赞一下 回复此楼
5楼2017-09-26 09:55:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zfq126183

新虫 (初入文坛)
送红花一朵
看看怎么弄
回复此楼
6楼2019-01-07 10:32:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fwlfwlfwl

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问，最后怎么解决的，我也算到80%左右就停了
赞一下 回复此楼
7楼2019-09-13 07:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝波小能手

新虫 (初入文坛)
送红花一朵
看看怎么弄
回复此楼
8楼2020-08-21 10:47:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我ai圈圈糖

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 412236287 at 2017-09-26 09:55:58
在做gtn拉伸，交流一下？...

在做gtn拉伸，交流一下？
赞一下 回复此楼
9楼2021-04-30 00:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
