[求助] iR补偿80%（或者其他值），80%是真实电位除测量电位 已有1人参与

真实电位=测量电位-iR
1  阻抗测得R，那么不用电化学工作站（上海辰华）的iR补偿降键，也可以求的，是不是
2  如果用iR补偿降键，设置电位时是不是可以与阻抗设置电位一样
                                    iR补偿80%是不是通过iR补偿降求得溶液电阻，80%是真实电位除测量电位


谢谢
回复此楼

» 收录本帖的淘帖专辑推荐

光电化学及电化学

» 本帖已获得的红花（最新10朵）

张俊杰12

» 猜你喜欢
1楼 2015-07-20 21:22:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
桑树之泪: 金币+30, ★★★很有帮助, 谢谢 2015-07-27 09:13:02
IR补偿主要是针对电解液的导电率很小时，参考电极与工作电极之间的溶液电压降变大而对测试产生较大误差而引入的校正方法，一般而言，但电解质浓度>0.1M时溶液电阻引起的电压降误差较小，可以不考虑校正。
如果要校正，可以使用电化学工作站上的IR校正功能，测试前，先做IR校正，之后的测试设置一样。通过阻抗谱测试的溶液电阻，由于不知道参考电极与工作电极之间的电流，因此，不能计算出溶液电位降的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

桑树之泪
Themoreamanlearns,themoreheknowshisignorance!
2楼2015-07-26 20:16:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桑树之泪

金虫 (著名写手)
送红花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2015-07-26 20:16:28
IR补偿主要是针对电解液的导电率很小时，参考电极与工作电极之间的溶液电压降变大而对测试产生较大误差而引入的校正方法，一般而言，但电解质浓度>0.1M时溶液电阻引起的电压降误差较小，可以不考虑校正。
如果要 ...

对CV、LSV进行iR补偿是不是采用以下方法
  1  使用iR补偿键，使用自动补偿，那么就不须用测阻抗
  2  使用iR补偿键，使用手动动补偿，输入阻抗测得电阻
  3  不使用iR补偿键，测阻抗求的R,根据真实电位=测量电位-iR求得CV、LSV时的真实电位

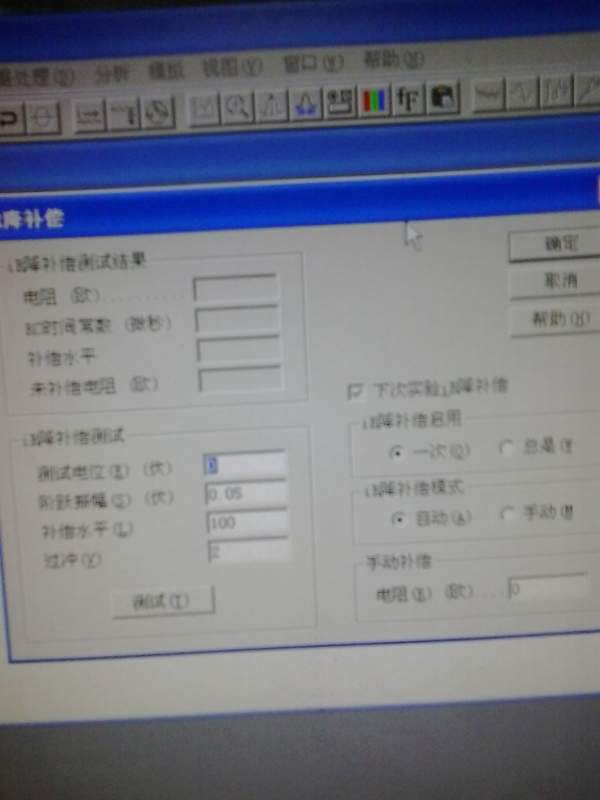

  图片是补偿设置，测试电位设置没什么要求吧？
iR补偿80%（或者其他值），80%是真实电位除测量电位
赞一下(1人) 回复此楼
3楼2015-07-27 10:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
你理解正确，测试与常规一样。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2015-07-27 11:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张震低调

木虫 (著名写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2015-07-26 20:16:28
IR补偿主要是针对电解液的导电率很小时，参考电极与工作电极之间的溶液电压降变大而对测试产生较大误差而引入的校正方法，一般而言，但电解质浓度>0.1M时溶液电阻引起的电压降误差较小，可以不考虑校正。
如果要 ...

您好，我用RDE测试HER，如果想测试单纯溶液阻抗的话，是不是拿一根RDE，上面不滴活性材料，在电解液中测试以下阻抗？还是说我用一根导电性比较好的，比如铂丝去测试一下？因为如果用RDE的话，会不会有一些电极分担的电压？
赞一下 回复此楼
我在等待衣锦还乡的那天
5楼2017-09-04 16:42:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
5楼: Originally posted by 张震低调 at 2017-09-04 16:42:21
您好，我用RDE测试HER，如果想测试单纯溶液阻抗的话，是不是拿一根RDE，上面不滴活性材料，在电解液中测试以下阻抗？还是说我用一根导电性比较好的，比如铂丝去测试一下？因为如果用RDE的话，会不会有一些电极分担 ...

如果想知道电解液的电导率，就用两个Pt片与电解液构成2电极体系，测试高于1kHz以上的交流阻抗就可以了，在这个过程中电极本身的电阻和双电层电阻都很小，对测试结果影响很小，如果用你的RDE电极，如果RDE电极导电性不太好，对测试真实的溶液电阻的影响就要大点。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

张俊杰12
Themoreamanlearns,themoreheknowshisignorance!
6楼2017-09-04 21:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张俊杰12

木虫 (正式写手)

应助大神
送红花一朵
楼主，想请教问题：

1: 我们的总电势=电化学回路电势  是否需要考虑WE与CE之间距离溶液欧姆电阻?

2:EIS 测试： 是与横坐标交点处为溶液电阻，是否需要考虑WE中的容抗？
赞一下 回复此楼
本人要像学霸靠拢
7楼2017-11-28 11:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张俊杰12

木虫 (正式写手)

应助大神
送红花一朵
引用回帖:
6楼: Originally posted by Jackcd12 at 2017-09-04 01:45:19
如果想知道电解液的电导率，就用两个Pt片与电解液构成2电极体系，测试高于1kHz以上的交流阻抗就可以了，在这个过程中电极本身的电阻和双电层电阻都很小，对测试结果影响很小，如果用你的RDE电极，如果RDE电极导电性 ...

楼主，想请教问题：

1: 我们的总电势=电化学回路电势  是否需要考虑WE与CE之间距离溶液欧姆电阻?

2:EIS 测试： 是与横坐标交点处为溶液电阻，是否需要考虑WE中的容抗？
赞一下 回复此楼
本人要像学霸靠拢
8楼2017-11-28 11:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桑树之泪

金虫 (著名写手)
1、需要考虑参比电极和工作电极之间的欧姆电阻

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-11-30 17:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桑树之泪

金虫 (著名写手)
引用回帖:
8楼: Originally posted by 张俊杰12 at 2017-11-28 11:34:00
楼主，想请教问题：

1: 我们的总电势=电化学回路电势  是否需要考虑WE与CE之间距离溶液欧姆电阻?

2:EIS 测试： 是与横坐标交点处为溶液电阻，是否需要考虑WE中的容抗？...

2、EIS也可以测溶液电阻，是与横坐标的交点。你可以用Zview模拟电路，求出相应的值（电阻和容抗）

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-11-30 17:09:08
