[交流] 衍射斑标定和两相取向关系

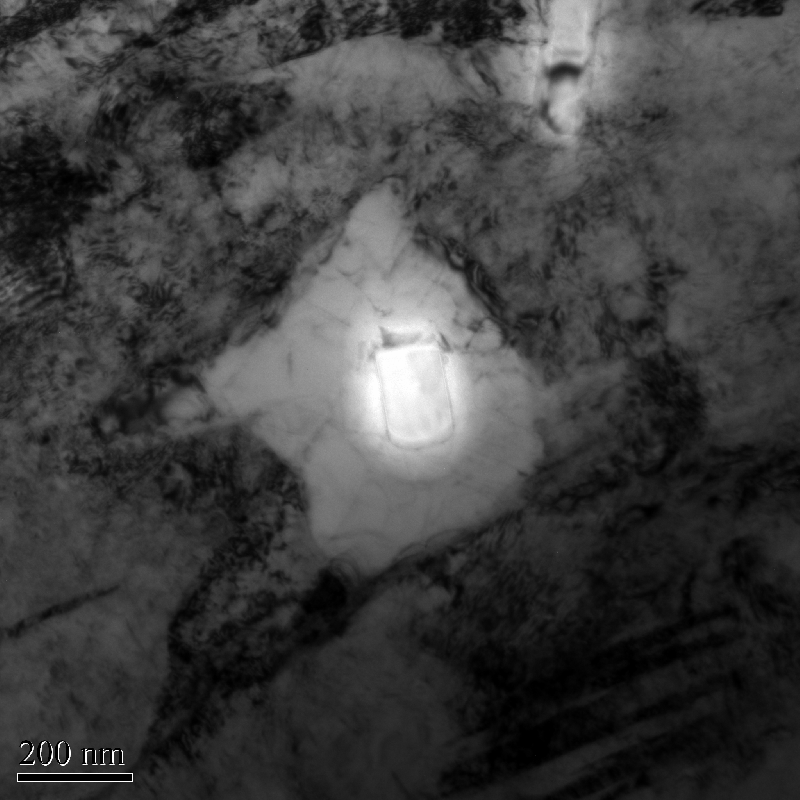

研究内容：析出粒子促进晶内铁素体形核。在F30透射电镜下观察到了Ti-rich 颗粒促进晶内铁素体形核的明场像和衍射斑，小弟不知道标的衍射斑对不对，请大家帮忙看看。通过两相的衍射斑发现存在两相中存在平行的倒易矢量，以此来分析铁素体和析出相之间的取向关系，还是请大家帮忙看看分析的对不对。
Ti-rich 析出粒子与晶内铁素体之间的取向关系为：
[001]F // [011] particle
(110)f // (11-1) particle
[001]F // [011] particle
(110)f // (-11-1) particle

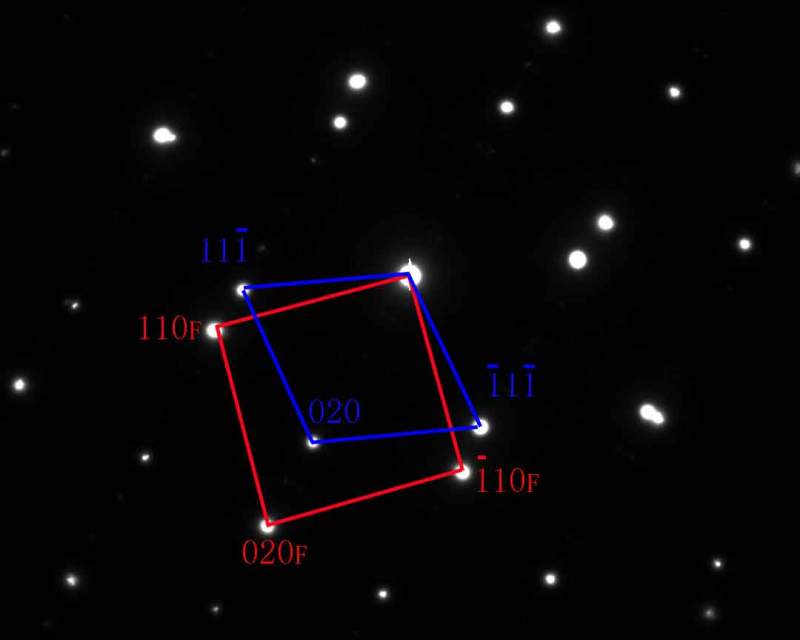

衍射斑标定和两相取向关系


衍射斑标定和两相取向关系-1
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2015-07-20 17:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szrlovezlz

银虫 (小有名气)
自己发现个错误，左下角蓝色的衍射斑的
晶面指数为01-1
赞一下 回复此楼
5楼2015-07-21 13:58:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tableman

木虫之王 (文学泰斗)
★
szrlovezlz(金币+1): 谢谢参与
祝福楼主了。
回复此楼
16楼2015-07-21 14:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuanyuk

金虫 (著名写手)
★
szrlovezlz(金币+1): 谢谢参与
支持一下^_^
回复此楼
26楼2015-07-21 14:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szrlovezlz

银虫 (小有名气)
析出相与铁素体之间要有一定的取向关系的前提条件是：1、电子束相对两相对称入射，晶带轴均与电子束平行；2、衍射斑中存在相互平行的倒易矢量，即两相的衍射斑点与中心斑点共线。因此无法确定这两相的取向关系。
赞一下 回复此楼
33楼2015-07-21 16:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lezhou

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
(110)f // (11-1) particle 是错误的
貌似（200）f和（200）particle重合，即左上角那个斑点
赞一下 回复此楼
34楼2015-07-24 10:11:15
