[求助] ICEM 已有2人参与

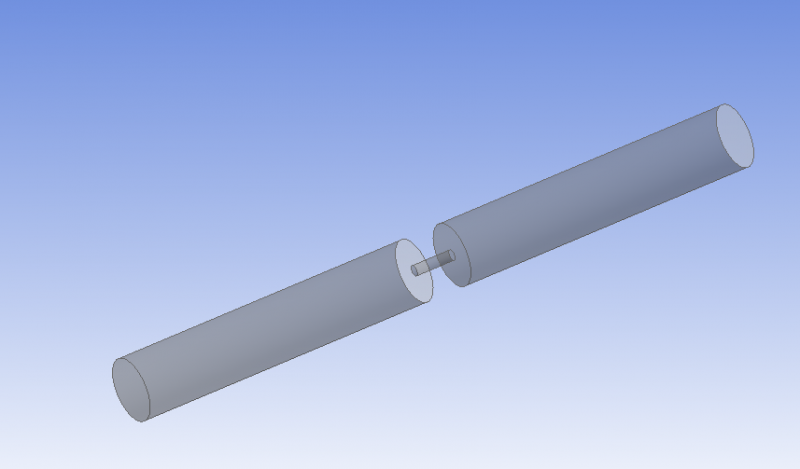

下图所示的模型，我用ICEM划结构网.，先整体Block，再两端点关联，线关联，然后O;再将整个block切成三段，中间一段按小圆柱切分并删除外围多余的块，再关联小圆柱对应的点跟线，将中间没被删除的块再O，然后划分网格。画出来的网格在两个变截面的地方出现质量很低的网格。请教各位大虾，我的划法哪里出问题了？应该怎么来划啊？谢谢ICEM
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : throttle_valve1.igs
    • 2015-07-20 10:53:26, 24.82 K
  • 附件 2 : valve01.blk
    • 2015-07-20 10:55:09, 32.46 K

» 猜你喜欢
天才就是1%的灵感加上99%的汗水
1楼 2015-07-20 11:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
igs格式用icem怎么打不开啊
赞一下 回复此楼
2楼2015-07-20 12:17:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蒋晓波

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by luogangv at 2015-07-20 12:17:11
igs格式用icem怎么打不开啊

我的都可以打开啊
赞一下 回复此楼
天才就是1%的灵感加上99%的汗水
3楼2015-07-20 15:13:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡zhong

铁虫 (小有名气)
传个tin格式吧，igs是什么都不清楚
赞一下 回复此楼
4楼2015-07-21 11:00:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡zhong

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这样？
ICEM-1
赞一下 回复此楼
5楼2015-07-21 11:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蒋晓波

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by 蔡zhong at 2015-07-21 11:30:48
这样？


大侠怎么划的？求指教
赞一下 回复此楼
天才就是1%的灵感加上99%的汗水
6楼2015-07-21 11:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡zhong

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by 蒋晓波 at 2015-07-21 11:35:26
大侠怎么划的？求指教...

先o型，在切割就行了
赞一下 回复此楼
7楼2015-07-21 12:50:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蒋晓波

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by 蔡zhong at 2015-07-21 12:50:23
先o型，在切割就行了...

三段圆柱壁面的地方都要设置边界层，如果这样划分的话，中间小圆柱就没法划边界层了啊。
赞一下 回复此楼
天才就是1%的灵感加上99%的汗水
8楼2015-07-21 14:54:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡zhong

铁虫 (小有名气)
引用回帖:
8楼: Originally posted by 蒋晓波 at 2015-07-21 14:54:41
三段圆柱壁面的地方都要设置边界层，如果这样划分的话，中间小圆柱就没法划边界层了啊。...

那就小圆柱在O型一次
赞一下 回复此楼
9楼2015-07-21 19:19:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

371684852

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
蒋晓波: 金币+5, ★★★很有帮助, 以解决，谢谢！ 2015-07-26 21:12:06
两个O-block，大的把小的嵌套
赞一下 回复此楼
10楼2015-07-21 20:45:48
