小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » tecplot处理fluent数据，边界上symmetry的温度一直不能显示 重金求助 在线等
151/2返回列表12下一页
查看: 2552  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Lin_wg

金虫 (小有名气)

[求助] tecplot处理fluent数据，边界上symmetry的温度一直不能显示 重金求助 在线等 已有3人参与

tecplot处理fluent数据，边界上symmetry的温度一直不能显示 是不支持吗?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-19 16:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fangdian

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
Lin_wg: 金币+10, ★有帮助 2015-08-19 18:53:30
Lin_wg: 金币+50, ★有帮助 2015-08-20 16:08:18
你是显示Counter图吧？
给你举个例子，如下是一个温度场计算情况，ABCD为对称面，Solid为计算域。

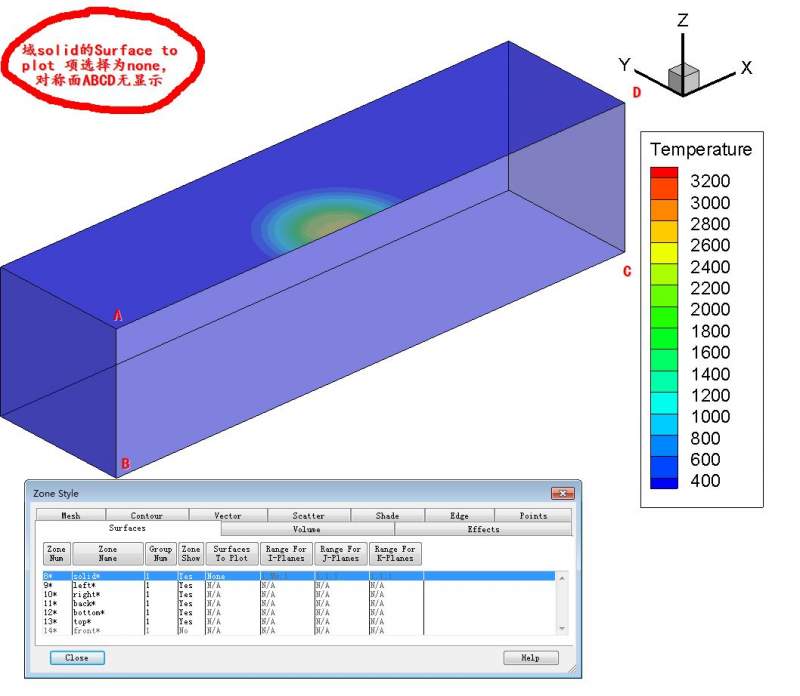

当solid的Surface to plot选项值为none（默认值）时，此时对称面上的温度无显示。
tecplot处理fluent数据，边界上symmetry的温度一直不能显示 重金求助 在线等

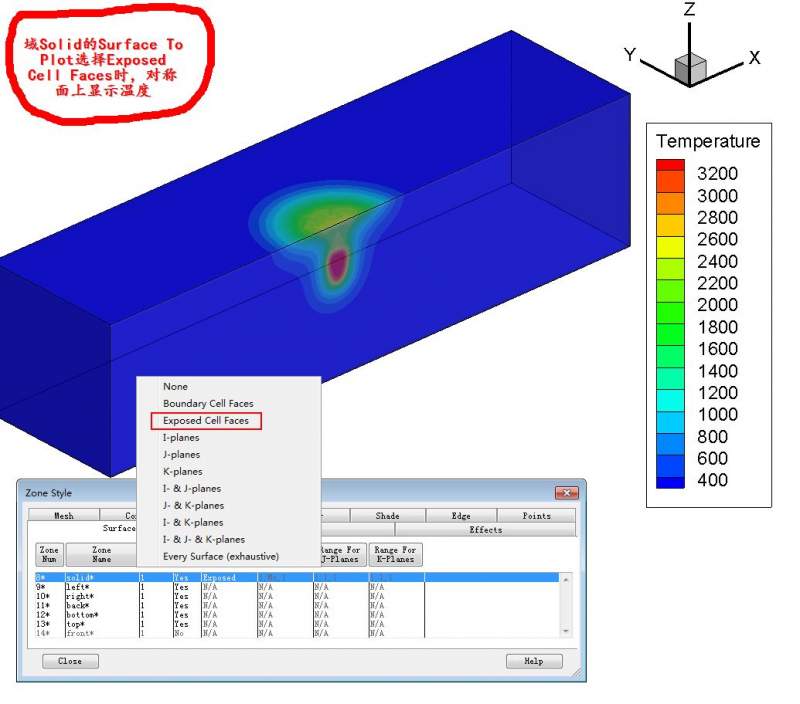

当solid的Surface to plot选项值修改为Exposed Cell Faces时（直接左键点击Zone Style菜单中Surface菜单下的Surface to plot），此时对称面上的温度显示出来。
tecplot处理fluent数据，边界上symmetry的温度一直不能显示 重金求助 在线等-1

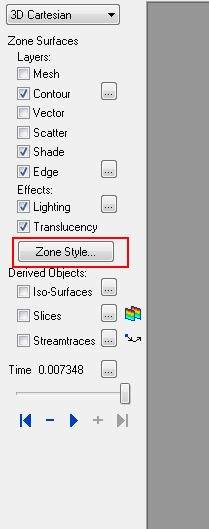

这个是Zone Style菜单位置
tecplot处理fluent数据，边界上symmetry的温度一直不能显示 重金求助 在线等-2
这个是显示效果



不知道能不能帮上你。
赞一下(2人) 回复此楼
11楼2015-08-18 22:19:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Lin_wg

金虫 (小有名气)
顶一下

[ 发自小木虫客户端 ]
2楼2015-07-20 01:16:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lin_wg

金虫 (小有名气)
引用回帖:
2楼: Originally posted by Lin_wg at 2015-07-20 01:16:00
顶一下

别沉了

[ 发自小木虫客户端 ]
回复此楼
3楼2015-07-20 13:30:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangkid

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
怎么会不显示，其他能显示能，在fluent里sym能显示么？
赞一下 回复此楼
4楼2015-07-20 14:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lin_wg

金虫 (小有名气)
引用回帖:
4楼: Originally posted by huangkid at 2015-07-20 14:08:58
怎么会不显示，其他能显示能，在fluent里sym能显示么？

跟在fluent里面显示的不一样

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-07-20 14:23:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangkid

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by Lin_wg at 2015-07-20 14:23:47
跟在fluent里面显示的不一样
...

根fluent里面显示的对称面结果不一样？是tecplot操作有问题吧
赞一下 回复此楼
6楼2015-07-20 17:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lin_wg

金虫 (小有名气)
引用回帖:
6楼: Originally posted by huangkid at 2015-07-20 17:57:11
根fluent里面显示的对称面结果不一样？是tecplot操作有问题吧...

把对称面显示出来就有问题  其他面都一样

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2015-07-20 18:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangkid

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by Lin_wg at 2015-07-20 18:10:31
把对称面显示出来就有问题  其他面都一样
...

那你把dat发过来我看看，怎么会不显示
赞一下 回复此楼
8楼2015-07-20 21:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神级菜鸟

铁虫 (小有名气)

【答案】应助回帖

遇到同样问题   你也是三维的吧？
赞一下 回复此楼
无花的芒果天蓝的百合
9楼2015-08-17 09:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lin_wg

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 神级菜鸟 at 2015-08-17 09:04:09
遇到同样问题   你也是三维的吧？

是

[ 发自小木虫客户端 ]
10楼2015-08-17 12:06:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
