[求助] fluent导出数据 已有1人参与

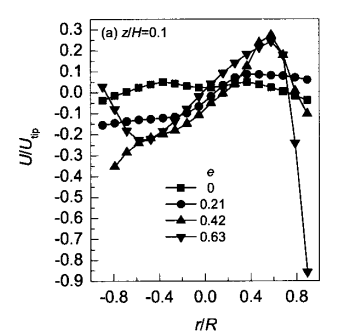

想在origin中做出这种图  但在fluent导出轴向速度数据后 序号显示的都是number 1,2,3.......之类的  想问各位图中这个x轴数据怎么弄出来的  金币不多 给位帮帮忙

fluent导出数据
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-19 13:57:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
fluent里面surface菜单可以建立面和line 。先建立line。菜单file-export可以选择你设置的line导出数据，导出的时候选的ascii格式可以，
赞一下 回复此楼
2楼2015-07-19 16:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwl520

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhouxman at 2015-07-19 16:06:34
fluent里面surface菜单可以建立面和line 。先建立line。菜单file-export可以选择你设置的line导出数据，导出的时候选的ascii格式可以，

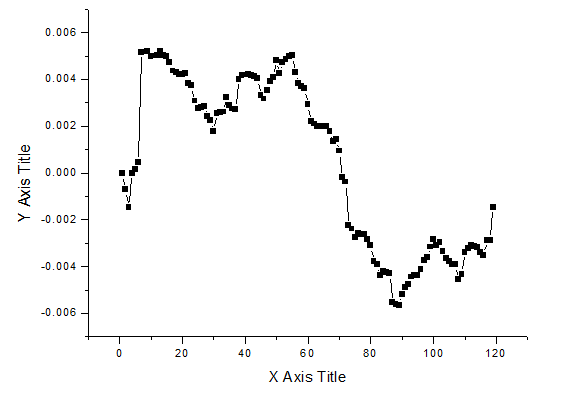

我知道  导出来是这样的 怎么把x轴变成径向比
fluent导出数据-1
赞一下 回复此楼
3楼2015-07-19 16:33:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
lwl520: 金币+5, ★★★很有帮助 2015-07-21 10:36:08
引用回帖:
2楼: Originally posted by zhouxman at 2015-07-19 16:06:34
fluent里面surface菜单可以建立面和line 。先建立line。菜单file-export可以选择你设置的line导出数据，导出的时候选的ascii格式可以，

导出的是就有坐标值，用orgain的时候复制到x那一列不就完了，我做了很多！

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-07-19 18:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李迹

新虫 (小有名气)
引用回帖:
4楼: Originally posted by zhouxman at 2015-07-19 18:01:10
导出的是就有坐标值，用orgain的时候复制到x那一列不就完了，我做了很多！
...

请问FLUENT传热模拟，如何到处温度与时间的曲线（数据）？
赞一下 回复此楼
5楼2015-07-22 09:42:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 李迹 at 2015-07-22 09:42:05
请问FLUENT传热模拟，如何到处温度与时间的曲线（数据）？...

这个要用udf来写文件，一边计算一边记录

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-07-22 10:26:17
