| 查看: 2717 | 回复: 25 | ||
流水光年金虫 (正式写手)
|
[求助]
锂离子电池硅负极 已有3人参与
|
|

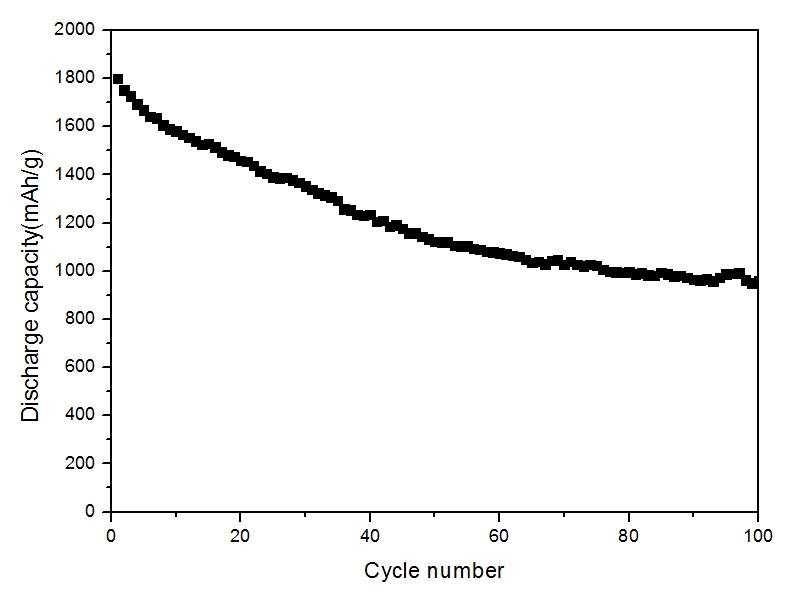

如标题所示，本人做的是硅负极材料，但是最近有个疑问，浆料中只加纳米硅和粘结剂，不加导电剂，理论上是刚开始容量很大，之后衰减很快。但是我的实验数据（如下图）却是相反的结果，容量保持的比较稳定。我猜测这是由于锂电池的机理使然，在锂硅合金化的过程中，电子不需要通过铜箔进入到硅里，而是集中在铜箔上，而锂离子与硅合金化，达到电荷平衡。不知道这种解释是否合理？大家集思广益，帮我想想，谢谢了！ 1.jpg |
回复此楼» 猜你喜欢
锂电池正极材料前驱体法制备正极材料
已经有2人回复
-
硫酸钠与碳酸氢铵制备碳酸氢钠和硫酸铵
已经有4人回复
-
物理化学论文润色/翻译怎么收费?
已经有82人回复
-
深圳理工大学-湖南大学招收电化学方向联培博士生1名
已经有3人回复
-
求助，我做的标准曲线横坐标是浓度的lg值，如果我要算检出限的话该怎么算
已经有0人回复
-
交流｜5% SP/NMP 导电浆料预分散经验（钠电 / 锂电用）
已经有1人回复
-
2026储能方向博士
已经有3人回复
-
科研工作者面临的几个矛盾，你会怎么选
已经有2人回复
-
阴离子交换膜电解槽电压衰减原因
已经有0人回复
-
铜的植物缓蚀剂研究
已经有0人回复
-
26年电池方向博士申请
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 锂离子电池硅负极
已经有8人回复
- 锂离子电池硅负极敲片的时候掉粉很严重，怎么解决
已经有15人回复
- 求有关锂离子电池硅负极的论文
已经有0人回复
|
楼主的这种解释我可以负责任地说，100%错误！你应该稍微学习下多孔电极的基本知识。此外，你极片的循环性能实在不怎么样，100圈衰减接近50%。这个不能说容量稳定啊，我硅负极做到200圈90%以上保持，也不敢说稳定。 不加导电剂的思路是错误的，硅的容量是4200，你实际做出的是不到2000，为什么？因为没有导电剂，有不少硅没有参与反应，实际上是“死体积”，不到2000的容量，体积效应的影响自然比较小，所以衰减看似不是太快。如果加了导电剂，你的电极容量应该提升，到时候你会观察到更快的衰减，因为体积效应更大了。 建议：1）了解下电极制备的基础知识，参考一些文章，按照正常的做法先把极片做好，纯硅的容量先做到3500吧。2）在此基础上按照你自己的思路对循环性能进行优化。 |
» 本帖已获得的红花（最新10朵）
流水光年4楼2015-07-19 03:05:07
流水光年
金虫 (正式写手)
- 应助: 50 (小学生)
- 金币: 2598.6
- 散金: 35
- 红花: 3
- 帖子: 537
- 在线: 74.5小时
- 虫号: 2578971
- 注册: 2013-08-03
- 专业: 环境分析化学
10楼2015-07-19 16:34:23
MSEF
木虫 (著名写手)
时代的灯塔
- 应助: 34 (小学生)
- 金币: 3744.2
- 散金: 426
- 红花: 8
- 帖子: 1496
- 在线: 263.8小时
- 虫号: 1896596
- 注册: 2012-07-17
- 性别: GG
- 专业: 粒子物理学和场论
3楼2015-07-18 21:03:02
|
本帖内容被屏蔽 |
12楼2015-07-20 11:11:35
2楼2015-07-18 15:41:49
yyz1409
木虫 (正式写手)
- 应助: 37 (小学生)
- 金币: 3906.4
- 红花: 1
- 帖子: 499
- 在线: 207.3小时
- 虫号: 1130885
- 注册: 2010-10-24
- 性别: GG
- 专业: 电化学
5楼2015-07-19 08:18:50
流水光年
金虫 (正式写手)
- 应助: 50 (小学生)
- 金币: 2598.6
- 散金: 35
- 红花: 3
- 帖子: 537
- 在线: 74.5小时
- 虫号: 2578971
- 注册: 2013-08-03
- 专业: 环境分析化学
6楼2015-07-19 09:06:50
流水光年
金虫 (正式写手)
- 应助: 50 (小学生)
- 金币: 2598.6
- 散金: 35
- 红花: 3
- 帖子: 537
- 在线: 74.5小时
- 虫号: 2578971
- 注册: 2013-08-03
- 专业: 环境分析化学
7楼2015-07-19 09:30:44
8楼2015-07-19 10:05:20
9楼2015-07-19 10:25:43
5
