小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 车辆工程 » 求助大神们解答。皮带轮的自由模态分析，前六阶成递减的怎么回事啊
151/2返回列表12下一页
查看: 2425  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

VIP—好娃娃

新虫 (初入文坛)

[交流] 求助大神们解答。皮带轮的自由模态分析，前六阶成递减的怎么回事啊 已有6人参与

前六阶是逐渐减小的，到第七阶突然增大，这个是怎么回事啊？请教大神们解答一下。

求助大神们解答。皮带轮的自由模态分析，前六阶成递减的怎么回事啊

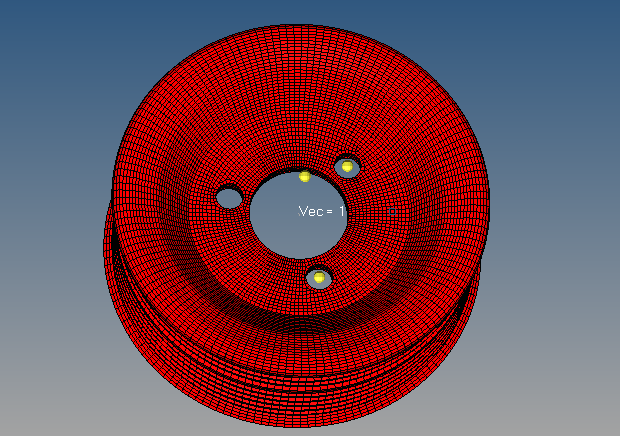

求助大神们解答。皮带轮的自由模态分析，前六阶成递减的怎么回事啊-1

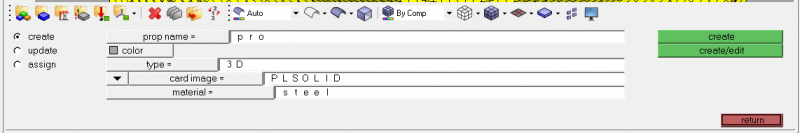

求助大神们解答。皮带轮的自由模态分析，前六阶成递减的怎么回事啊-2
回复此楼

» 猜你喜欢
努力做好自己
1楼 2015-07-18 10:05:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

beefman

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
自由模态前6阶为刚体模态，实际值都应等于0，计算软件的结果往往都是接近0的小量，数值没有意义，当0看就可以，不存在大小关系。
赞一下(1人) 回复此楼
6楼2015-07-18 16:08:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zktfx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该参考各阶的振动模型来分析吧
赞一下 回复此楼
尽心尽力，无怨无悔~
2楼2015-07-18 11:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VIP—好娃娃

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zktfx at 2015-07-18 11:54:23
应该参考各阶的振动模型来分析吧

我想问的是 为什么前六阶是递减的 不应该是第一阶最小吗
赞一下 回复此楼
努力做好自己
3楼2015-07-18 12:52:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zktfx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by VIP—好娃娃 at 2015-07-18 12:52:05
我想问的是 为什么前六阶是递减的 不应该是第一阶最小吗...

你这个是没有约束的自由状态吧？那应该是前6阶固有频率对应的是刚体频率，对应的振型分别是3个刚体平动和3个刚体转动，没有产生弯曲和扭转变形，对实际的分析意义不大；在第7阶往后才都是弯曲和扭转的组合振型吧，频率逐渐递增。希望有帮助~
赞一下 回复此楼
尽心尽力，无怨无悔~
4楼2015-07-18 14:50:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VIP—好娃娃

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by zktfx at 2015-07-18 14:50:58
你这个是没有约束的自由状态吧？那应该是前6阶固有频率对应的是刚体频率，对应的振型分别是3个刚体平动和3个刚体转动，没有产生弯曲和扭转变形，对实际的分析意义不大；在第7阶往后才都是弯曲和扭转的组合振型吧， ...

是自由模态啊，一般的不都是前六阶是逐渐增大的吗？我这个怎么是第一阶比第六阶还大啊 咋回事啊？网格啥的都没问题，难道是设置的事？
赞一下 回复此楼
努力做好自己
5楼2015-07-18 16:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinzh_86

木虫 (著名写手)
引用回帖:
6楼: Originally posted by beefman at 2015-07-18 16:08:03
自由模态前6阶为刚体模态，实际值都应等于0，计算软件的结果往往都是接近0的小量，数值没有意义，当0看就可以，不存在大小关系。

同意

[ 发自小木虫客户端 ]
回复此楼
心若在，梦就在！
7楼2015-07-18 16:10:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zktfx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by VIP—好娃娃 at 2015-07-18 16:01:01
是自由模态啊，一般的不都是前六阶是逐渐增大的吗？我这个怎么是第一阶比第六阶还大啊 咋回事啊？网格啥的都没问题，难道是设置的事？...

看楼下的回复，就是前六阶不要参考了，从第七阶开始才是你想得到的逐渐递增的有意义的振型
赞一下 回复此楼
尽心尽力，无怨无悔~
8楼2015-07-18 16:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VIP—好娃娃

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by qinzh_86 at 2015-07-18 16:10:21
同意
...

o哦哦 谢谢啊
回复此楼
努力做好自己
9楼2015-07-18 17:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VIP—好娃娃

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by zktfx at 2015-07-18 16:28:11
看楼下的回复，就是前六阶不要参考了，从第七阶开始才是你想得到的逐渐递增的有意义的振型...

谢谢
回复此楼
努力做好自己
10楼2015-07-18 17:03:13
