[求助] 【已解决】关于ANSYS同一节点既有边界约束又有外力加载的警告，关于其解决办法。

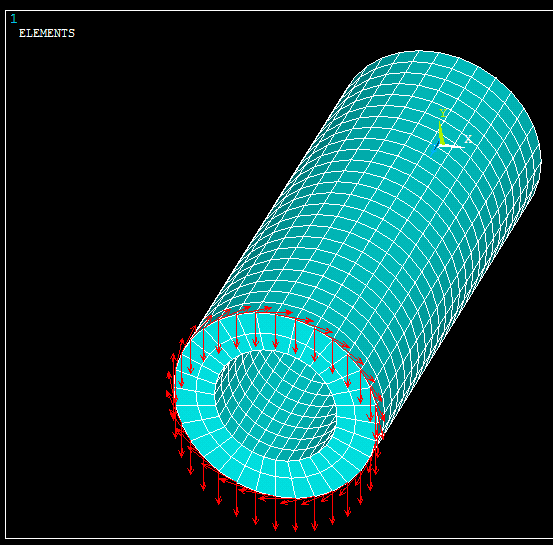

图1是我做的一个关于圆筒在弯扭组合情况下的受力分布，

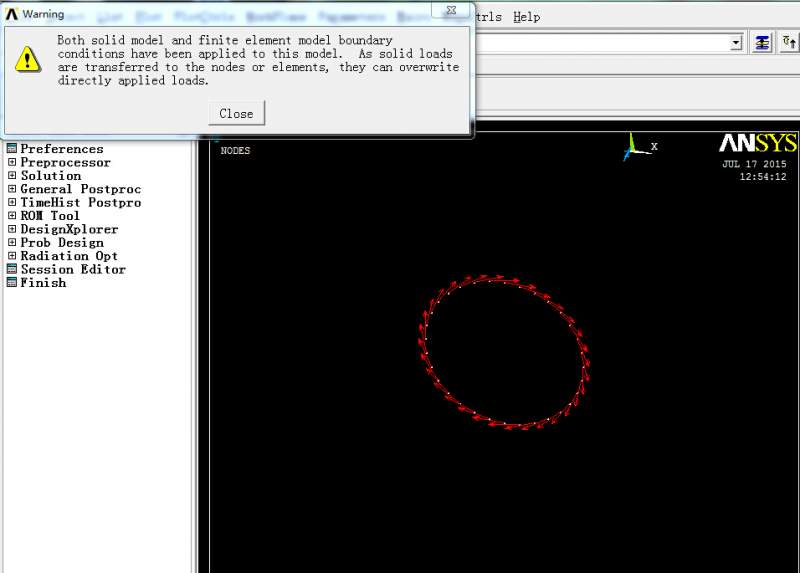

图2是我在选中空心圆柱外围节点后施加切向力时出现的警告，
刚开始我是忽略这个警告的，但是结果在求解时ANSYS会立即闪退。
请各位前辈指点指点！

【已解决】关于ANSYS同一节点既有边界约束又有外力加载的警告，关于其解决办法。
图1


【已解决】关于ANSYS同一节点既有边界约束又有外力加载的警告，关于其解决办法。-1
图2

[ Last edited by 1592203609 on 2015-7-17 at 22:11 ]
回复此楼

» 猜你喜欢
1楼 2015-07-17 17:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
1  求解前是否执行过：
        allsel, all
     因为你的第二个图只显示了端部的一些节点，不是整个模型。
  2  是否施加了约束条件？图中看不出来。
  另外，该警告信息是说你在实体模型和有限元模型上都施加了边界条件，求解时实体模型上的边界条件会转换到有限元模型上并覆盖相同的有限元边界条件。如果你施加的边界条件没有互相重复的，这个警告确实可以忽略。
赞一下 回复此楼
2楼2015-07-19 08:46:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baby106

金虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-07-19 08:46:25
1  求解前是否执行过：
        allsel, all
     因为你的第二个图只显示了端部的一些节点，不是整个模型。
  2  是否施加了约束条件？图中看不出来。
  另外，该警告信息是说你在实体模型和有限元模型上都施加 ...

谢谢，已经解决了。。。
回复此楼
3楼2015-07-20 20:11:05
