[求助] fluent——vof模型求助 已有1人参与

我想用VOF模型来研究气体吹过液体表面时，对液体界面波动和传热的影响。外界环境是常重力，我开始光加载的重力，想让液体先出来这个弯曲形状（图1），可计算出来却是图2的结果，右侧液体进去了，这是为什么？


fluent——vof模型求助

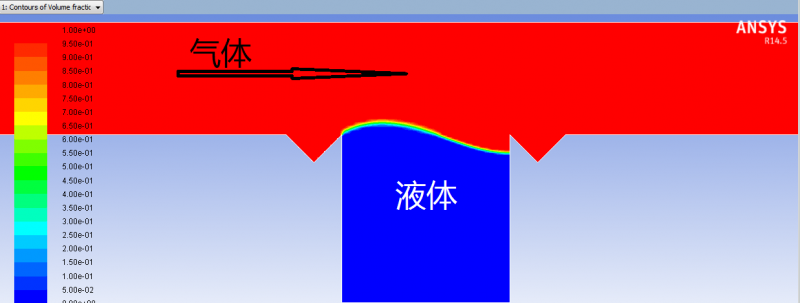

图1

fluent——vof模型求助-1

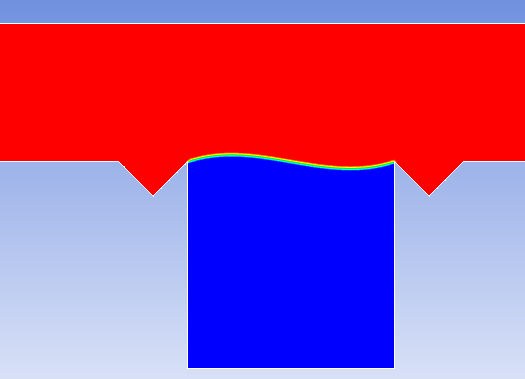

图2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
走好每一步！
1楼 2015-07-17 15:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujia__

铜虫 (小有名气)
楼主你好，我钢学习vof，画这种气液交界面的网格画的有问题，你这个气液交界面是怎么画出来的啊？这个交界面上有线吗？
赞一下 回复此楼
2楼2015-07-17 16:07:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
应该是正常的  左边速度大  压力降低，所以液面上升 ，有没有考虑粘性力？
赞一下 回复此楼
3楼2015-07-17 18:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

馨香诺言

新虫 (小有名气)
引用回帖:
2楼: Originally posted by yujia__ at 2015-07-17 16:07:16
楼主你好，我钢学习vof，画这种气液交界面的网格画的有问题，你这个气液交界面是怎么画出来的啊？这个交界面上有线吗？

有线，把这个线设置成interior。
赞一下 回复此楼
走好每一步！
4楼2015-07-17 18:51:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

馨香诺言

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zhouxman at 2015-07-17 18:36:32
应该是正常的  左边速度大  压力降低，所以液面上升 ，有没有考虑粘性力？

谢谢你的回答，我刚开始的没加载速度，只是想看看重力对液面形状的影响。但不知为什么出不来第一幅图的效果。
赞一下 回复此楼
走好每一步！
5楼2015-07-17 18:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 馨香诺言 at 2015-07-17 18:53:02
谢谢你的回答，我刚开始的没加载速度，只是想看看重力对液面形状的影响。但不知为什么出不来第一幅图的效果。...

你初始化成为波状液面？
赞一下 回复此楼
6楼2015-07-17 18:57:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

馨香诺言

新虫 (小有名气)
引用回帖:
6楼: Originally posted by zhouxman at 2015-07-17 18:57:18
你初始化成为波状液面？...

对，我想先出图1那种波状液面以后，再加速度。
赞一下 回复此楼
走好每一步！
7楼2015-07-17 19:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujia__

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 馨香诺言 at 2015-07-17 18:51:05
有线，把这个线设置成interior。...

多谢楼主，终于做出这种网格了，原来交界面上要画两条线。
赞一下 回复此楼
8楼2015-07-18 10:17:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

馨香诺言

新虫 (小有名气)
引用回帖:
8楼: Originally posted by yujia__ at 2015-07-18 10:17:50
多谢楼主，终于做出这种网格了，原来交界面上要画两条线。...

你能告诉我这两条线是怎么操作的，我也是刚接触，我只画了一条线，把它设置成了interior。
赞一下 回复此楼
走好每一步！
9楼2015-07-18 15:54:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujia__

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by 馨香诺言 at 2015-07-18 15:54:06
你能告诉我这两条线是怎么操作的，我也是刚接触，我只画了一条线，把它设置成了interior。...

你不是已经画了一条线了嘛，假设这条线是由2个点构成，你把第一次画的线设成interior1，并取消显示。再用那两个点，再画一条线，设成interior2，相当于画了条重复的线。你分别显示interior1和interior2，就能看出是2条线，只是是重复的。
赞一下 回复此楼
10楼2015-07-19 11:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
