ANSYS 求助面-面接触对实常数编号的设置问题 已有1人参与
|
|

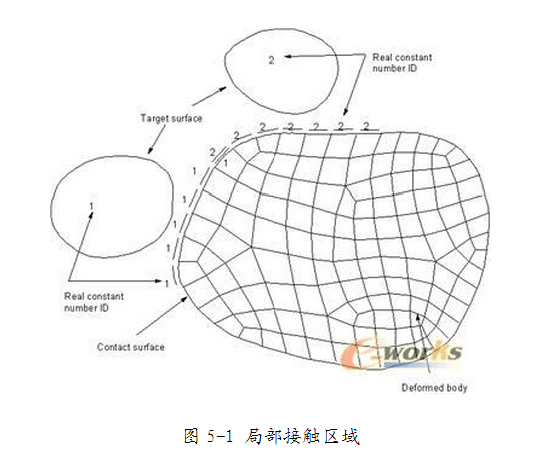

在做铜线受压变形时，圆柱面收到上下两个面的约束，当两个接触对（174-170）定义同一个实常数时，结果收敛；但是出于实际需要，上下两个面接触对略有不同，那么需要定义两个实常数，但这会不收敛，请问这是什么原因？具体情况如下： 将圆柱面二等分，上一半与上约束面构成接触对，实常数为1；下一半与下约束面构成接触对，实常数同样为1，结果收敛； 将圆柱面二等分，上一半与上约束面构成接触对，实常数为1；下一半与下约束面构成接触对，实常数为2，一开始计算便不收敛，最终不收敛； 根据接触区域的设置，如图所示，第二种设置从原理上说感觉是正确的，可是为什么会根本不收敛呢？ 即使将圆柱面分别覆盖两个接触单元（174,实常数不同），两个约束面分别选择不同实常数，即采用多组覆盖接触单元，也同样从一开始便不收敛。 附中文帮助：用户必须判断模型在变形期间哪些地方可能发生接触。一旦已经判断出潜在的接触面，就应该通过目标单元和接触单元来定义它们，目标和接触单元将跟踪变形阶段的运动。构成一个接触对的目标单元和接触单元通过共享的实常数号联系起来。接触区域可以任意定义，然而为了更有效地进行计算(主要指CPU时间)，用户可能想定义更小的局部化的接触区域，但要保证它足以描述所需要的所有接触行为。不同的接触对必须通过不同的实常数号来定义，即使实常数没有变化。但不限制允许的面的数目。由于几何模型和潜在变形的多样性，有时候一个接触面的同一区域可能与多个目标面产生接触关系。在这种情况下，应该定义多个接触对(使用多组覆盖接触单元)。每个接触对有不同的实常数号。 考虑接触单元是在节点上覆盖，因而和面无关才对，百思不解，请问下大家到底是什么原因 ？应该如何做？  9YXX{4NOM2)@]@CHA_DCQRS.png |
