大神们 谁知道SolidWorks 实体图如何标注尺寸和角度啊
回复此楼

» 猜你喜欢
1楼 2015-07-15 22:14:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anandaho

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
不明白, 实体图指什么.

草图?? 模型??工程图??

草图和模型上都是在你画图时设置定义结构尺寸的, 一般不作标注, 硬要定义不必要的结构尺寸的话, 会提示过定义, 并把新定义默认设定为从动尺寸. 除非很必要, 最好不要选择设为主动尺寸, 因为会产生许多意料不来的结果.

上述定义的结构尺寸在草图或模型中都可以选择显示或隐藏.

在工程图中, 标注尺寸和角度是非常容易的事啊.
赞一下 回复此楼
As we sin, so do we suffer...
2楼2015-07-15 23:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1

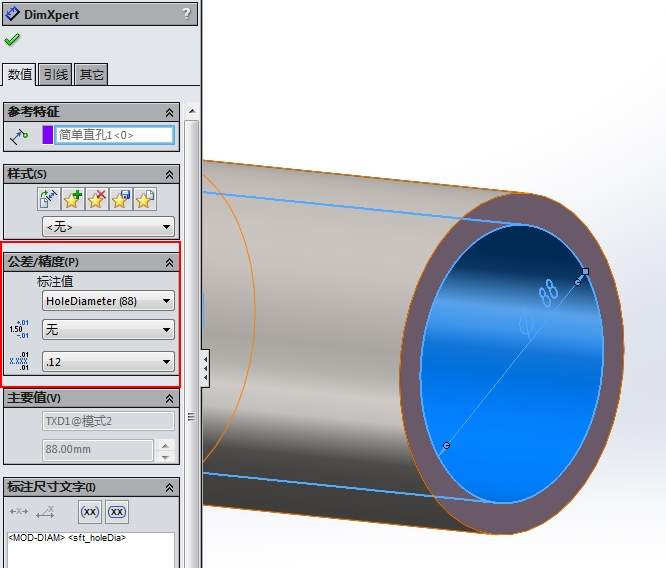

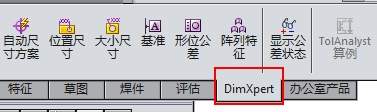

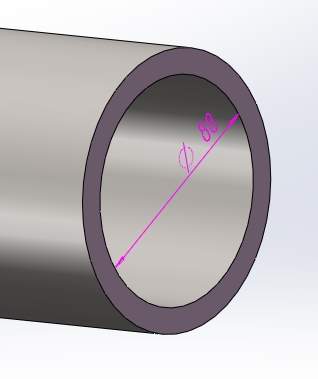

看截图
急


急-1


急-2


急-3
赞一下 回复此楼
潜龙 勿用
3楼2015-07-16 12:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青草墨澜

木虫 (初入文坛)

懒虫
实体图这叫法还是第一次听说
赞一下 回复此楼
4楼2015-07-16 21:18:04
