[求助] 错误提示不恰当的载荷和不足够的支撑该怎么解决？ 已有1人参与

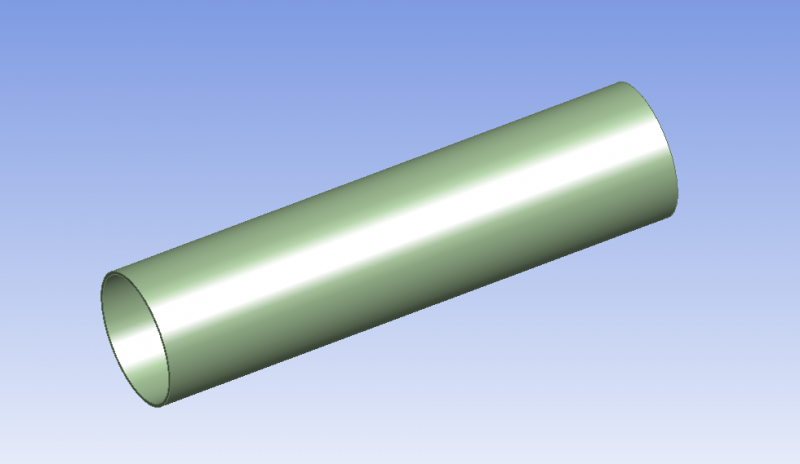

一根空心管如图所示，两端分别加elastic support，空心管的内部也加elastic support，空心管的外部受到向内的压力，因为我想知道在外部压力的作用下，管子的径向压缩和轴向伸长。在运算的时候我打开了弱弹簧开关，以及大变形，最后出现错误提示  An internal solution magnitude limit was exceeded. Please check your Environment for inappropriate load values or insufficient supports.  Also check that your mesh has more than 1 element in at least 2 directions if solid brick elements are present.  Please see the Troubleshooting section of the Help System for more information. 提示不恰当的载荷和不足够的支撑，请问怎么解决？

或者您有更好的添加约束的方法麻烦告知，谢谢

错误提示不恰当的载荷和不足够的支撑该怎么解决？
回复此楼

» 猜你喜欢
1楼 2015-07-15 18:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
不知道你的具体情况，比如你是使用哪个软件？两端和内部的弹性支持是哪个方向的？ 等。
  这种问题最好考虑动车性，取 1/4 模型进行分析，比较容易定义约束条件：
      在 1/4 模型上，可以约束任意一端的轴向位移，以及两个对称面的法向位移，这样就不会出现约束不足的我听了。至于压力，一般不会施加错误吧。如果还有其它条件，如弹性支持，也可以施加。
    弱弹簧似乎没有必要了，除非你的模型中存在接触。
赞一下 回复此楼
2楼2015-07-16 10:15:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bonnie2016

新虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-07-16 10:15:19
不知道你的具体情况，比如你是使用哪个软件？两端和内部的弹性支持是哪个方向的？ 等。
  这种问题最好考虑动车性，取 1/4 模型进行分析，比较容易定义约束条件：
      在 1/4 模型上，可以约束任意一端的轴向位 ...

对于elastic support还有很多不太清楚的地方，加在面上，面上各部分的support都是一样的吗？还是说只加在形心？

我的目的是看到这个空心圆柱在外部挤压下的变形，可以看到这个空心圆柱在径向压缩以及轴向伸长，因为想不到该如何添加约束能够实现目的，觉得弹簧支撑好像能满足需求
elastic support方向都是垂直于面的，我加在空心圆柱的两端以及内部，刚度都是非常小的，主要是想在没有刚体位移的情况下出现我想看到的变形
赞一下 回复此楼
3楼2015-07-25 11:15:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

如果是这样，那么没有必要施加弹性支持。提一个计算方案，你看是否可以：
    1  考虑对称性，取 1/4 圆柱进行计算；
    2  使用壳体单元，这样计算规模很小。当然也可以使用实体单元，不过，由于你的模型好像很薄，划分实体网格，为了在厚度法向划分适当的网格又不超过 ANSYS 对单元边长比的限制，计算规模会很大。
    3  在外表面施加均匀压力载荷。
    4  约束圆筒任一端 (端面或边) 的轴向位移；对两个对称面 (边) 施加对称边界条件 (法向位移为零)。这样，就不会出现约束不足的问题了。
    计算完成后，可以查看轴向位移 (伸长) 以及另两个方向的位移。如果在以圆筒轴线为 z 方向的圆柱坐标系中查看结果，还可以查看径向位移、径向、轴向和周向应力，等。
赞一下(1人) 回复此楼
4楼2015-07-25 12:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bonnie2016

新虫 (小有名气)
引用回帖:
4楼: Originally posted by shgao20 at 2015-07-25 12:06:50
如果是这样，那么没有必要施加弹性支持。提一个计算方案，你看是否可以：
    1  考虑对称性，取 1/4 圆柱进行计算；
    2  使用壳体单元，这样计算规模很小。当然也可以使用实体单元，不过，由于你的模型好像很 ...

暂时先不考虑壳单元，因为有限元的基础比较弱。 我觉得你提供的施加约束的方法应该是可以出现我想要的结果的，试试看看，谢谢。   因为如果是整体模型，看起来可能会比较直观，对于整体模型是否是否也有可行的约束方法？
赞一下 回复此楼
5楼2015-07-25 16:20:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

我提供的方案，对实体单元也是可行的。
赞一下(1人) 回复此楼
6楼2015-07-25 16:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bonnie2016

新虫 (小有名气)
引用回帖:
6楼: Originally posted by shgao20 at 2015-07-25 16:38:03
我提供的方案，对实体单元也是可行的。

我按照你提供的方案，采用1/4模型，左端限制轴向位移，限制对称面的法向的移动，但是向内的压缩变形如下图所示，我弱弹簧开关是关闭的，按理右端变形应该是几乎平行于端面的，不应该如图所示，请问你知不知道问题出在什么地方?
错误提示不恰当的载荷和不足够的支撑该怎么解决？-1
赞一下 回复此楼
7楼2015-08-06 10:48:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

可以把你的计算模型发给我看看：  htbbzzg@163.com
赞一下 回复此楼
8楼2015-08-06 11:56:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bonnie2016

新虫 (小有名气)
引用回帖:
8楼: Originally posted by shgao20 at 2015-08-06 11:56:59
可以把你的计算模型发给我看看：  htbbzzg@163.com

我用的是workbench，行不？
赞一下 回复此楼
9楼2015-08-06 14:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

那很抱歉，我不熟悉 Workbench。
    不过，你可以对你的问题写一个详细的介绍 (结果形式、尺寸、载荷条件、约束条件、求解要求等)，我用 ANSYS 试试。
赞一下 回复此楼
10楼2015-08-07 09:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
